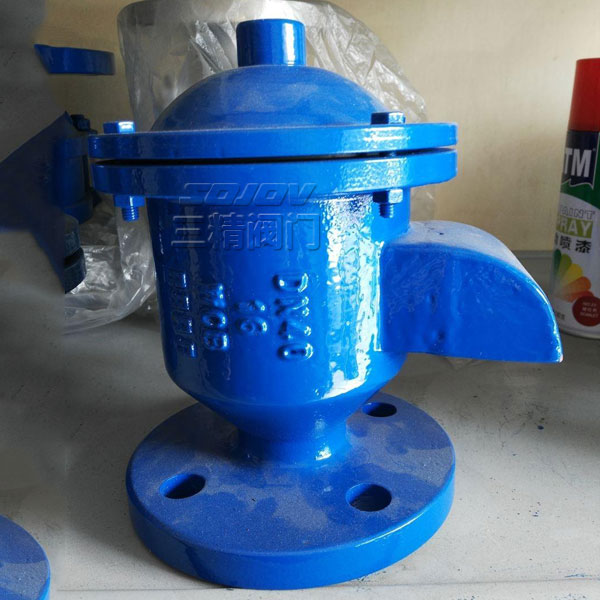

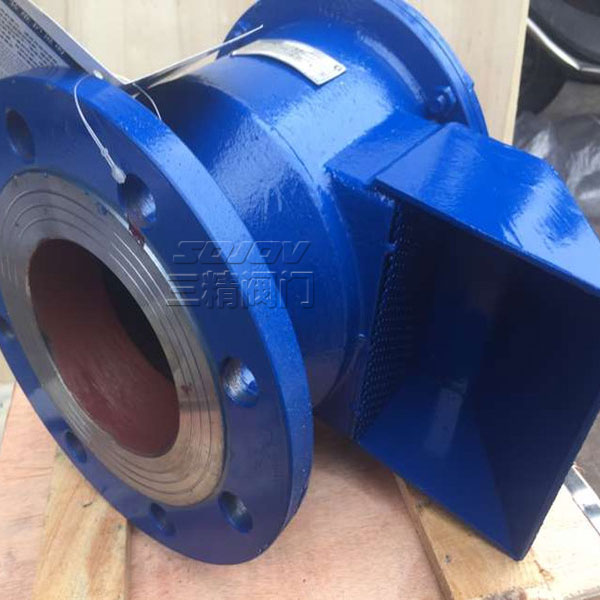

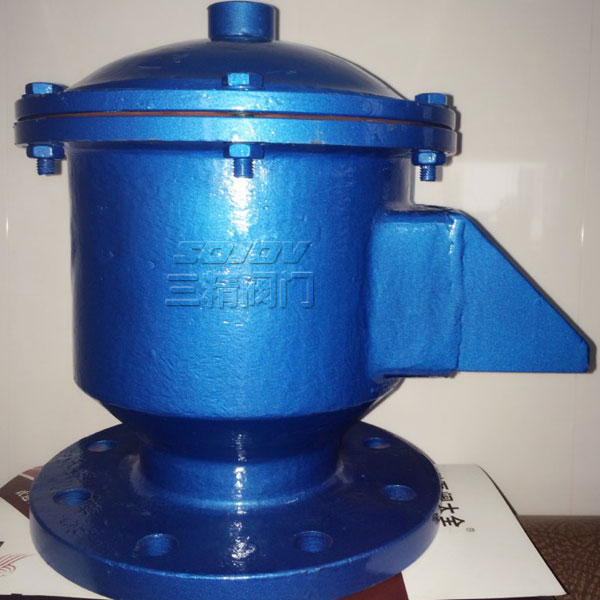

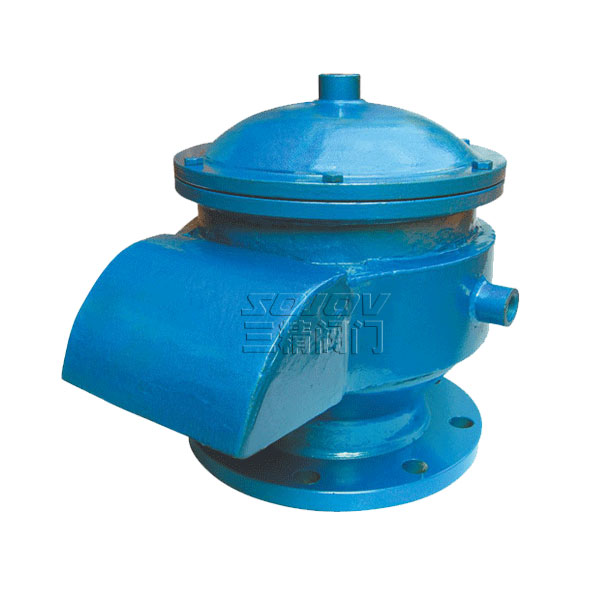

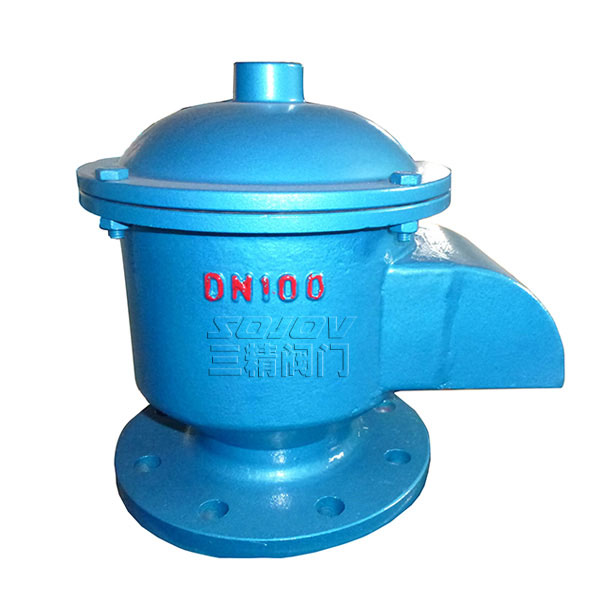

GFQ全天候呼吸阀
  • GFQ全天候呼吸阀
  • GFQ全天候呼吸阀
  • GFQ全天候呼吸阀
  • GFQ全天候呼吸阀

GFQ全天候呼吸阀

GFQ全天候呼吸阀用于油及液体罐上,来排除罐内的正压和负压气体,使罐内液体进出方便.该产品设计合理,结构简单,使用方便;是储罐的必备产品,不可缺少。
下一个产品:QZF-89防火呼吸阀
上一个产品:ZGB波纹阻火器
分享到:

三精阀门GFQ全天候呼吸阀可定制GFQ全天候呼吸阀



GFQ全天候呼吸阀

GFQ全天候呼吸阀概述:

GFQ全天候呼吸阀用于油及液体罐上,来排除罐内的正压和负压气体,使罐内液体进出方便.如罐体上不装呼吸阀罐内的液体进出有一定的障碍,很可能出现罐体变型和振动,该产品设计合理,结构简单,使用方便;是储罐的必备产品,不可缺少。

全天候呼吸阀型号  :GFQ-I

全天候呼吸阀    公称通径:20MM-200MM

全天候呼吸阀 使用压力:0.6MPA -1.6MPA

全天候呼吸阀 连接方式:法兰连接

全天候呼吸阀 形式:自动

全天候呼吸阀     主要功能:防止管道产生负压

全天候呼吸阀 使用介质:煤油、柴油、甲笨

全天候呼吸阀 材质: 铸钢  不锈钢

全天候呼吸阀 标准:机械部标准或定做非标


GFQ全天候呼吸阀性能及特点:

壳体选用铸铁、铸钢和铝合金,耐腐蚀性好; 阀盘采用四氟材料,耐低温,防冻性能好;结构简单,易检修,安全方便; GFQ全天候呼吸阀性能完全符合石油工业部标准 SY7511-87 规定。

GFQ全天候呼吸阀 适用范围:

GFQ全天候呼吸阀 适用于储存闪点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品,如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。可与新型波纹阻火器配套使用。

GFQ全天候呼吸阀使用说明:

 呼吸阀安装在储罐顶部,是解决罐内正压,负压的气体,使罐内的液体进出没有受到阻碍,当外液体输入罐内时有大量的气体往外呼(称正压)。如罐内液体往外输出时罐内必须从外空气吸进罐内(称负压)。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏,使罐内的液体质量得到了有利的保障。

GFQ全天候呼吸阀维护与保养:

为了呼吸阀安用安全,在使用前先检查导杆和阀盘是否灵活。此阀要定期( 6 个月内)检查通气口正、负阀盘是否灵活,阀盘接触面有无损坏,如有损坏应立即检修。  检修完毕后,一切正常可重新使用。

GFQ全天候呼吸阀零部件材料:

阀体材料 碳钢WCB、不锈钢304、316、铝合金
正压阀盘材料 不锈钢304、316、铝合金
负压阀盘材料 不锈钢304、316、四氟PTFE
环境温度 ℃ -30~60

GFQ全天候呼吸阀主要技术参数:

A级正压 355Pa (36毫米水柱)
负压 295Pa (30毫米水柱)
B级正压 980Pa (100毫米水柱)
负压 295Pa (30毫米水柱)
C级正压 1765Pa (180毫米水柱)
负压 295Pa (30毫米水柱)

GFQ全天候呼吸阀国标法兰连接外形尺寸:

GB、JB

 规格

安装尺寸(毫米)

D1

D

D3

H

M-h

DN25

70

100

115

180

4×10

DN50

110

140

160

255

4×12

DN80

150

185

213

260

4×16

DN100

170

205

265

290

4×16

DN150

225

260

305

330

8×16

DN200

280

315

355

350

8×16

DN250

335

370

420

400

12×16

美标法兰连接全天候呼吸阀外形尺寸:

ANSI、API、ASME   可供JIS标准

规格

安装尺寸(mm)

D1

D

D3

H

M-h

1"

79.5

108

115

180

4×15

2"

120.5

152

160

255

4×19

3"

152.5

190

213

260

4×19

4"

190.5

229

265

290

8×19

6"

241.5

254

305

330

8×22

8"

298.5

343

355

350

8×22

10"

362

406

420

400

12×25

全天候呼吸阀为阀座相互重叠的重力式结构。其特点是阀盘与阀座之间采用带空气垫的软接触,气密性好,不易结霜冻结,适宜于寒冷的地区使用。将传统的储罐呼吸阀与储罐阻火器合二为一,阻火器改置于呼吸阀吸入口处,彻底杜绝火源进入呼吸阀壳体内,具有体积小、重量轻、结构紧凑、通气量大、泄漏量小等特点,且密封性能好,特别是高空作业时,检修、清洗阻火呼吸阀内的阻火盘和正负压阀盘非常方便。

全天候呼吸阀安装在储罐顶部,是解决罐内正压,负压的气体,使罐内的液体进出没有受到阻碍,当外液体输入罐内时有大量的气体往外呼(称正压)。如罐内液体往外输出时罐内必须从外空气吸进罐内(称负压)。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏,使罐内的液体质量得到了有利的保障。

第一,全天候呼吸阀适用范围:

新型全天候呼吸阀适用于储存闪点低于28 ℃的甲类油品和闪点低于60 ℃的乙类油品,如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。全天候呼吸阀可与ZGB波纹阻火器配套使用。

第二,全天候呼吸阀维护与保养:

为了全天候呼吸阀使用安全,在使用前先检查导杆和阀盘是否灵活。全天候呼吸阀要定期(6个月内)检查通气口正、负阀盘是否灵活,阀盘接触面有无损坏,如有损坏应立即检修。检修完毕后,一切正常可重新使用。

第三,全天候呼吸阀性能及特点:

新型全天候呼吸阀壳体选用不锈钢、铸钢和铝合金,耐腐蚀性好;结构简单,易检修,安全方便;新型全天候呼吸阀性能完全符合石油工业部标准SY7511-87规定。阀盘采用四氟材料,耐低温,防冻性能好;

呼吸阀是安全阀的一种,它是固定在储罐顶上的通风装置,以保证罐内压的正常状态,防止罐内超压或超真空使储罐遭受损坏,它也可减少掖体挥发损耗,呼吸阀通常与阻火器配套使用。今天给大家推荐呼吸阀技术,分享下面三精阀门提供的给力文章,希望对大家了解和认识呼吸阀技术有所帮助!

第一,呼吸阀的特点:

呼吸阀的阀体能承受0。2Mpa的水压,无渗透和变形现象。呼吸阀耐低温性能在空气相对湿度大于70%,最低温度为-30℃时,经过24小时的冷冻后,其阀盘开启压力符合工作压力要求,(允许压差正负20pa)。

第二,呼吸阀分类:

第一种是达到一定压力时,进行呼或吸;另一种是设计成纯粹只呼不吸,可以理解为用两个适当压力的单向阀代替。第二种呼吸阀类似于单向止逆阀,它只能向外呼气,不能向内吸气,当系统内压力升高时,气体便经过呼吸阀向外放空,保证系统的压力恒定。对于存放有毒物质的贮罐,是没有的呼吸阀的,或者加活性碳过滤器等处理装置的。呼吸阀一般用在常压或低压贮罐上,即只有常压和低压贮罐才有罐呼吸排放,高压贮罐没有排放量,无呼吸损失和工作损失。固定顶罐的主要排放量分为呼吸损失和工作损失。

第三,呼吸阀的工作原理:

呼吸阀是用弹簧限位阀板,由正负压力决定或呼或吸。呼吸阀应该具有泄放正压和负压两方面功能,具体:当容器承受正压时,呼吸阀打开呼出气体泄放正压;当容器承受负压时,呼吸阀打开吸入气体泄放负压。由此保证压力在一定范围内,保证容器安全。

第四、呼吸阀的选用方法

1、对安装位置的要求和温度范围的要求,如寒冷地区就应选用全天候呼吸阀,而安装在管道中的应选用管道式呼吸阀。2、机械呼吸阀的控制压力应与有关的承压能力相适应。3、机械呼吸阀的规格应满足油罐的最大进出油呼吸气体流量要求。

第五、呼吸阀的安装和维护应注意以下事项

各种呼吸阀都应垂直安装。 呼吸阀出口处应无阻力,避免产生受压现象。 呼吸阀在安装前应专门测试,并检查其官密封性。对使用中的呼吸阀应作定期检查。

第六、呼吸阀使用说明:

呼吸阀安装在储罐顶部,是解决罐内正压,负压的气体,使罐内的液体进出没有受到阻碍,当外液体输入罐内时有大量的气体往外呼(称正压)。如罐内液体往外输出时罐内必须从外空气吸进罐内(称负压)。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏,使罐内的液体质量得到了有利的保障。

呼吸阀用于油及液体罐上,来排除罐内的正压和负压气体,使罐内液体进出方便。如罐体上不装呼吸阀罐内的液体进出有一定的障碍,很可能出现罐体变型和振动,该产品设计合理,结构简单,使用方便;是储罐的必备产品,不可缺少。

第七、呼吸阀操作压力:

A级正压:355Pa(36亳米水柱)负压:295Pa(30亳米水柱)

B级正压:980Pa(100亳米水柱)负压:295Pa(30亳米水柱)

C级正压:1765Pa(180亳米水柱)负压:295Pa(30亳米水柱)

三精阀门公司订货须知:

一、①全天候呼吸阀 产品名称与型号②全天候呼吸阀口径③全天候呼吸阀是否带附件以便我们的为您正确选型④全天候呼吸阀 的使用压力⑤全天候呼吸阀 的使用介质的温度。二、若已经由设计单  位选  定三精阀门  公  司的全天候呼吸阀 型号,请按全天候呼吸阀 型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com三精公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
