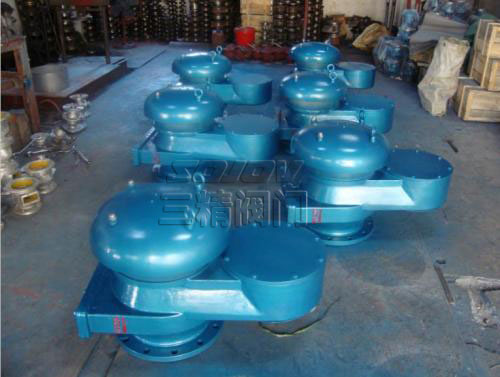

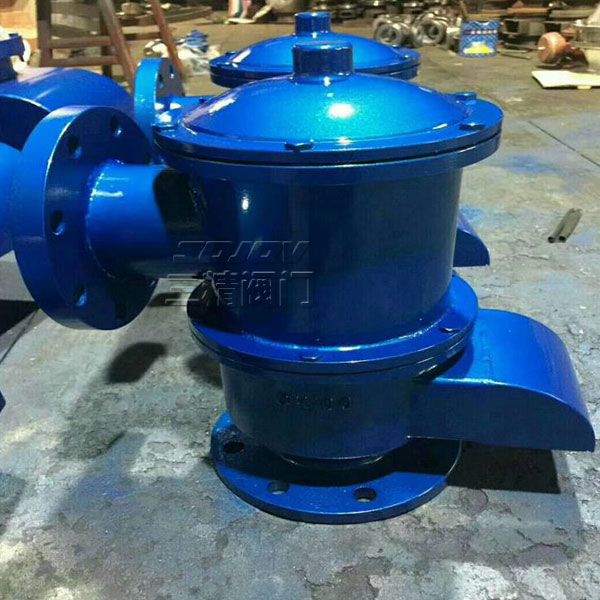

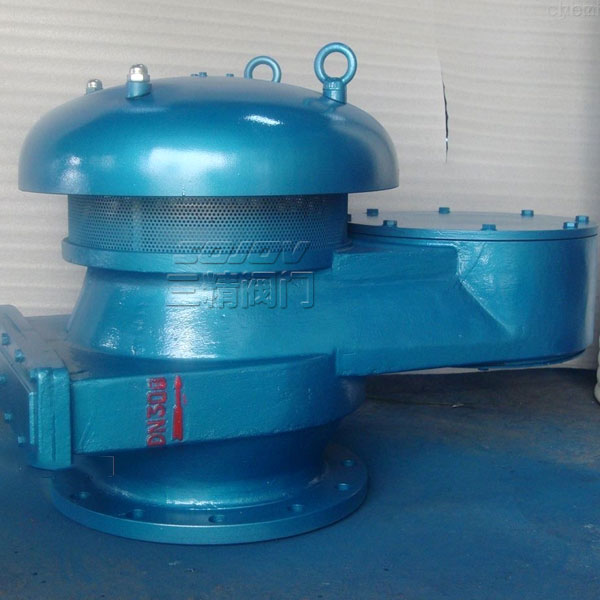

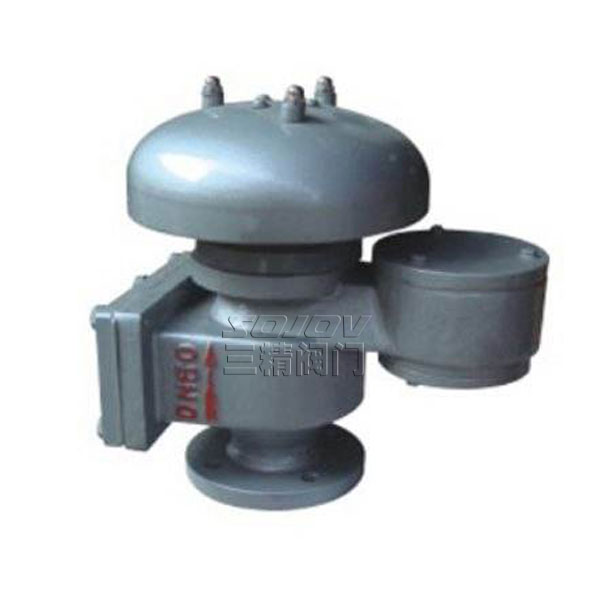

QZF-89全天侯防火防爆呼吸阀性能及特点：
全天侯防火防爆呼吸阀安装在固定顶罐上的通风装置,起减少油品蒸发损耗,控制储罐压力及阻止外界火焰传入的作用。全天侯防火防爆呼吸阀具有通风量大，泄漏量小，耐腐蚀等特点，并有静电接地线，使该阀与罐体保持等电位。全天侯防火防爆呼吸阀具有防冻性能，适用于寒冷地区。
|
呼吸阀 型号 ：QZF-89 |
呼吸阀 公称通径：50MM-300MM |
呼吸阀 使用压力：0.6MPA -1.6MPA |
|
呼吸阀 连接方式：法兰连接 |
呼吸阀 形式：自动 |
呼吸阀 主要功能：防止管道产生负压 |
|
呼吸阀 使用介质：煤油、柴油、甲笨 |
呼吸阀 材质： 铸钢 不锈钢 |
呼吸阀 标准：机械部标准或定做非标 |
QZF-89全天侯防火防爆呼吸阀主要技术参数：
|
正压 |
353Pa (36mmH2O), 980.7Pa(100mmH2O) |
|
负压 |
294.2Pa(36mmH2O) |
QZF-89全天侯防火防爆呼吸阀零部件材料：
|
阀体材料 |
碳钢WCB、不锈钢304、316、铝合金 |
|
正压阀盘材料 |
不锈钢304、316、铝合金 |
|
负压阀盘材料 |
不锈钢304、316、四氟PTFE |
|
环境温度℃ |
-30~60 |
QZF-89全天侯防火防爆呼吸阀 国标法兰连接外形尺寸：
GB、JB
|
规格 |
安装尺寸（mm） |
||||
|
D1 |
D |
L |
H |
N-d |
|
|
DN50 |
Ø110 |
Ø140 |
362 |
360 |
4×14 |
|
DN80 |
Ø170 |
Ø185 |
513 |
445 |
4×18 |
|
DN100 |
Ø170 |
Ø205 |
513 |
445 |
4×16 |
|
DN150 |
Ø225 |
Ø260 |
640 |
610 |
8×18 |
|
DN200 |
Ø280 |
Ø315 |
770 |
700 |
8×18 |
|
DN250 |
Ø335 |
Ø370 |
918 |
828 |
12×18 |
|
DN300 |
Ø395 |
Ø435 |
1050 |
910 |
12×23 |
QZF-89全天侯防火防爆呼吸阀美标法兰连接尺寸：
ANSI、API、ASME 可供JIS标准
|
规格 |
安装尺寸（mm） |
||||
|
D1 |
D |
L |
H |
N-d |
|
|
2" |
120.5 |
152 |
362 |
360 |
4×14 |
|
3" |
152.5 |
190 |
513 |
445 |
4×18 |
|
4" |
190.5 |
229 |
513 |
445 |
4×16 |
|
6" |
241.5 |
254 |
640 |
610 |
8×18 |
|
8" |
298.5 |
343 |
770 |
700 |
8×18 |
|
10" |
362 |
406 |
918 |
828 |
12×18 |
|
12" |
483 |
432 |
1050 |
910 |
12×23 |
三精公司订货须知：
一、①QZF全天候防火呼吸阀产品名称与型号②QZF全天候防火呼吸阀口径③QZF全天候防火呼吸阀是否带附件以便我们的为您正确选型④QZF全天候防火呼吸阀的使用压力⑤QZF全天候防火呼吸阀的使用介质的温度。二、若已经由设计单位选定三精公司的QZF全天候防火呼吸阀型号，请按QZF全天候防火呼吸阀型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com三精公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
