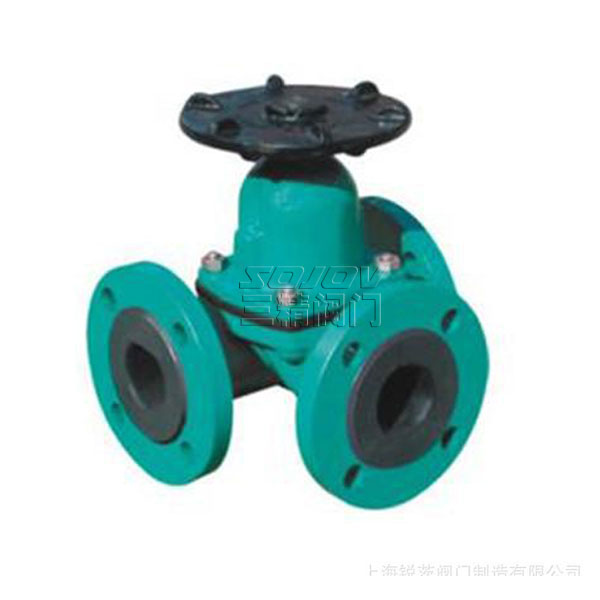

G49J三通衬胶隔膜阀
  • G49J三通衬胶隔膜阀
  • G49J三通衬胶隔膜阀
  • G49J三通衬胶隔膜阀
  • G49J三通衬胶隔膜阀

G49J三通衬胶隔膜阀

G49J三通式衬胶隔膜阀产品型号:G49J产品名称:三通隔膜阀产品特点:G49W无衬里隔膜阀,G49J三通式衬胶隔膜阀,三通隔膜阀设计与制造:GB122239
分享到:

三精阀门G49J三通衬胶隔膜阀可定制G49J三通衬胶隔膜阀



三通隔膜阀用途:

三通隔膜阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶,适用于不同工作温度和流体管路。适用温度:≤85℃、≤100℃、 ≤120℃、≤150℃(按照衬里和隔膜材料)压力等级:PN1.0

三通隔膜阀 材料:

阀体:铸铁、球墨铸铁、碳钢、不锈钢   阀盖:铸铁、球墨铸铁、碳钢、不锈钢  衬里:无衬里、橡胶  隔膜:橡胶  阀瓣:铸铁  阀杆:碳钢、不锈钢  手轮:铸铁

三通隔膜阀测试:

衬里层:电火花检测  试验与检验按GB/T13297标准  公称压力:PN(Mpa) 阀体:PN×1.5  密封:PN×1.1

三通隔膜阀结构特点:

隔膜阀是一种特殊形式的截止阀;1、弹性密封的开闭件,确保没有内漏;2、流线型的流道,使得压力损失小;3、没有填料函,因此没有外漏;4、阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆零件不受介质侵蚀;5、隔膜可更换,维护费用低;6、衬里材料的多样性,可适用于各种介质,并具有良好的耐腐蚀性。

三通隔膜阀主要尺寸及重量:

DN
mm

公称压力
MPa

工作压力
MPa

L
(mm)

D
(mm)

D1
(mm)

n-φd
(mm)

F
(mm)

H1
(mm)

H2
(mm)

D0
(mm)

质量

25

1.0

1.0

160

96

115

85

4-14

108

120

66

5.5

32

180

118

135

100

4-18

138

157

96

8.5

40

200

135

145

110

4-18

147

167

96

12.5

50

230

150

160

125

4-18

167

192

96

17

65

290

182

180

145

4-18

194

229

165

24.5

80

310

210

195

160

4-18

212

252

230

33.5

三精阀门公司订货须知:

一、①三通隔膜阀  产品名称与型号②三通隔膜阀   口径③三通隔膜阀  是否带附件以便我们的为您正确选型④三通隔膜阀  的使用压力⑤三通隔膜阀  的使用介质的温度。

二、若已经由设计单位选定三精公司的三通隔膜阀   型号,请按三通隔膜阀  型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。
