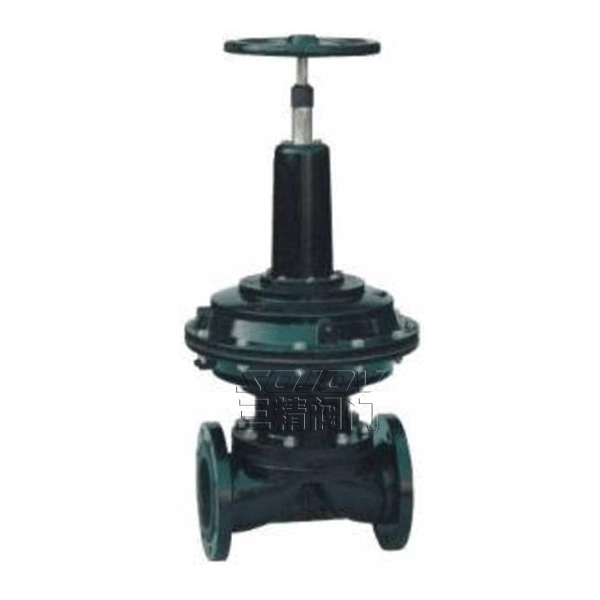

EG6k41wJ英标气动衬胶隔膜阀 (常开式)
EG6k41wJ英标气动衬胶隔膜阀 (常开式)
|
型号 |
公称压力PN(MPa) |
试验压力Ps(MPa) |
适用介质 |
工作温度(℃) |
|
|
壳体试验 |
密封试验 |
||||
|
EG6k41wJ-6 |
0.6 |
0.9 |
0.66 |
W.非腐蚀性流体 |
≤100 |
|
EG6k41wJ-10 |
1.0 |
1.5 |
1.1 |
||
|
EG6k41wJ-16 |
1.6 |
2.4 |
1.76 |
||
英标气动衬胶隔膜阀 (常开式) 主要零件材料
|
零件名称 |
阀体 |
阀瓣、阀盖 |
气缸、气缸盖 |
螺杆、阀杆、活塞 |
隔膜 |
|
材料 |
HT200衬氟塑胶、衬橡胶 |
HT200 |
HT200 |
35 |
氯丁橡胶、氟塑料 |
英标气动衬胶隔膜阀 (常开式)产品规格：
|
型号 |
公称通径DN（mm) |
||||||||||
|
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
EG6K41wJ-6 |
. |
||||||||||
|
EG6K41wJ-10 |
. |
. |
. |
. |
. |
||||||
|
EG6K41wJ-16 |
. |
. |
. |
. |
. |
||||||
注： 气动隔膜阀尚可附装反馈信号、限位器或定位器，以适应自近控、程控或调节流量的需要。气动阀门 的反馈信号采用无触点传感技术。采用气缸活塞式。当气源发生故障时，可操作手轮使阀门开启
