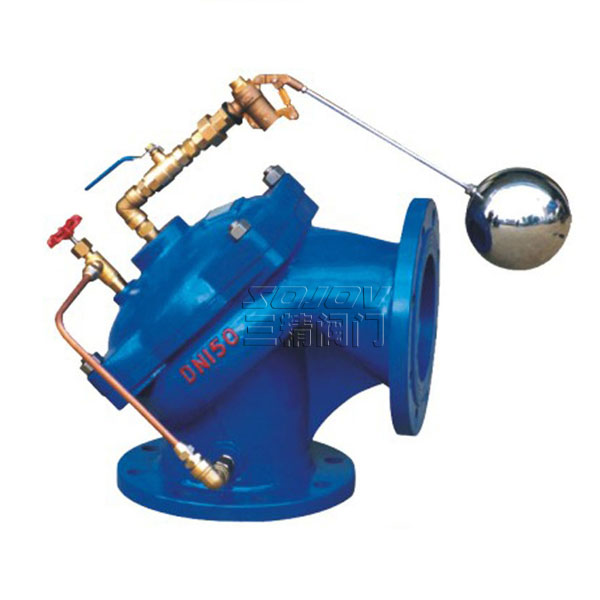

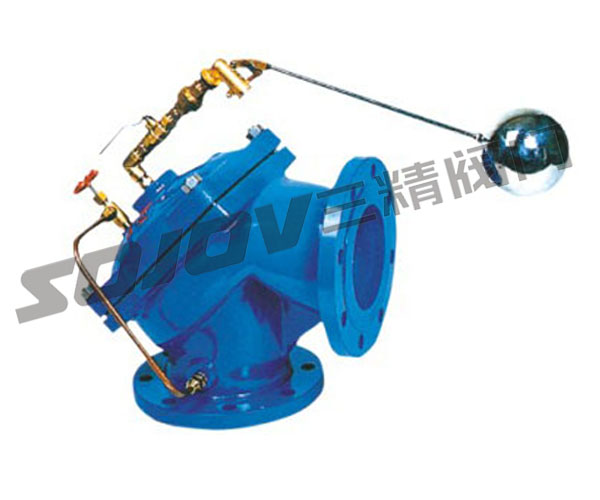

100A角型定水位阀概述
100A角型定水位阀适用于工矿企业、民用建筑中各种水箱(池)水塔的液面自动控制。保养简单．灵活耐用，液位控制准确度高。
|
角型定水位阀 型号：100A |
角型定水位阀 公称通径：50MM-1000MM |
角型定水位阀年 使用压力：1.6MPA -2.5MPA |
|
角型定水位阀连接方式：法兰连接 |
角型定水位阀 形式：自动 |
角型定水位阀主要功能：控制水位 |
|
角型定水位阀 介质：水工业管道 |
角型定水位阀 材质：铸铁 球墨铸铁 铸钢 |
角型定水位阀标准：械部标准或定做非标 |
100A角型定水位阀工作原理
当水池或水箱内水位下降，浮球阀开启排水时，进水管内有压水将阀内活塞托起，密封面打开，阀门即开启供水。当水位上升到控制线时，浮球阀关闭．活塞下移将密封面钓闭，闭门停止供水。
100A角型定水位阀技术参数
角式定水阀适用介质：洁净水
使用压力：0.2～1.0MPa
介质温度：O～80℃
公称压力：0.6、1.0、1.6MPa

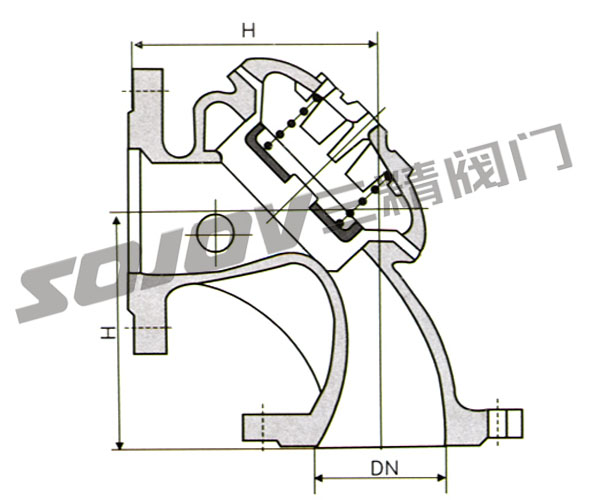

100A角型定水位阀主要外形尺寸
(法兰连接尺寸按GB4216的规定)
|
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
107 |
115 |
125 |
135 |
146 |
165 |
180 |
215 |
255 |
285 |
225 |
|
H |
235 |
243 |
253 |
280 |
307 |
358 |
400 |
490 |
576 |
663 |
750 |
三精阀门公司订货须知：
一 、① 角型定水位阀产品 名称与型号②角型定水位阀口径③角型定水位阀是否带附件以便我们的为您正确选型④角型定水位阀的使用压力⑤角型定水位阀的使用介质的温度。二、若已经由设计单位选定三精公司的角型定水位阀型号，请按角型定水位阀型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核。感谢您访问我们的网站【http://www.cnsjv.com三精阀门公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
