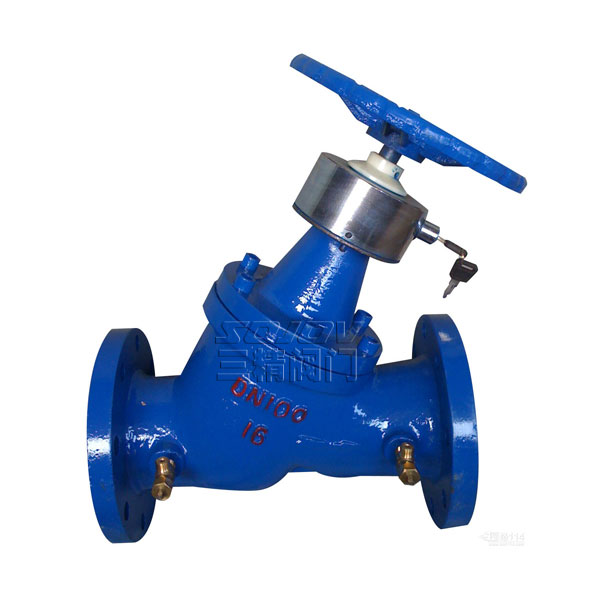

SP45F、SP15F数字锁定平衡阀
SP45F、SP15F数字锁定平衡阀数字锁定平衡阀用途
平衡阀适用于各种液体管路系统，是一种较为理想的新型节能阀门。该阀设有刻度的数字显示，可直观调到任～位置，并可锁定。平衡阀主要应用于工业和民用建筑采嗳管路系统。目前在一些管网系统中存在着水力失调问题，平衡阀提供了解决这一问题的手段，用它可以准确的调节压降和流量，用以改善管网系统中液体流动状况，达到管网液体平衡和节约能源的目。 在双管网工程改造中，应用此阀门仍可节约能源，得到较好的效果。
|
平衡阀型号：SP45F SP15F |
平衡阀公称通径：32MM-350MM |
平衡阀 使用压力：1.6MPA -2.5MPA |
|
平衡阀 连接方式：法兰连接 |
平衡阀 形式：手动 可调节挡位 |
平衡阀 主要功能：调节流量 |
|
平衡阀 介质：水工业管道 |
平衡阀 材质：铸铁 球墨铸铁 铸钢 |
平衡阀 标准：机械部标准或定做非标 |
SP45F、SP15F数字锁定平衡阀主要性能及使用规范
|
SP15-(10/16) |
SP45F-(10/16) |
备注 |
|
|
试验压力 |
2.4Mpa(24kgf/m2) |
|
|
|
工作压力 |
≤1.6MPa(16kgf/cm2) |
|
|
|
工作温度 |
≤120℃ |
|
|
|
适用介质 |
水、油和其它液体 |
|
|
|
特性曲线 |
等百分比 |
|
|
|
安装使用范围
|
管网系统的主干、分支 干、室内供水干管、分支立管及多台锅炉 |
|
|
SP45F-(10/16)型主要外形及连接尺寸
（法兰连接尺寸按JB／79-94标准）
|
DN |
L |
H |
|
32 |
180 |
230 |
|
40 |
200 |
242 |
|
50 |
230 |
250 |
|
65 |
290 |
260 |
|
80 |
310 |
329 |
|
100 |
350 |
340 |
|
125 |
400 |
424 |
|
150 |
480 |
454 |
|
200 |
550 |
517 |
|
250 |
622 |
573 |
|
300 |
698 |
617 |
|
350 |
787 |
705 |
SPl5F型主要外形及连接尺寸
|
DN |
ZG |
L |
S |
H |
重量kg |
|
15 |
1/2″ |
100 |
27 |
128 |
1 |
|
20 |
3/4″ |
115 |
33 |
128 |
1.5 |
|
25 |
1″ |
125 |
46 |
130 |
1.8 |
|
32 |
5/4″ |
140 |
55 |
150 |
2 |
|
40 |
3/2″ |
160 |
55 |
187 |
2 5 |
三精阀门公司订货须知：
一 、① 平衡11平衡阀 产品 名称与型号②平衡阀口径③平衡阀是否带附件以便我们的为您正确选型④平衡阀的使用压力⑤平衡阀 的使用介质的温度。二、若已经由设计单位选定三精公司的平衡阀 型号，请按平衡阀型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核。感谢您访问我们的网站【http://www.cnsjv.com三精阀门公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
