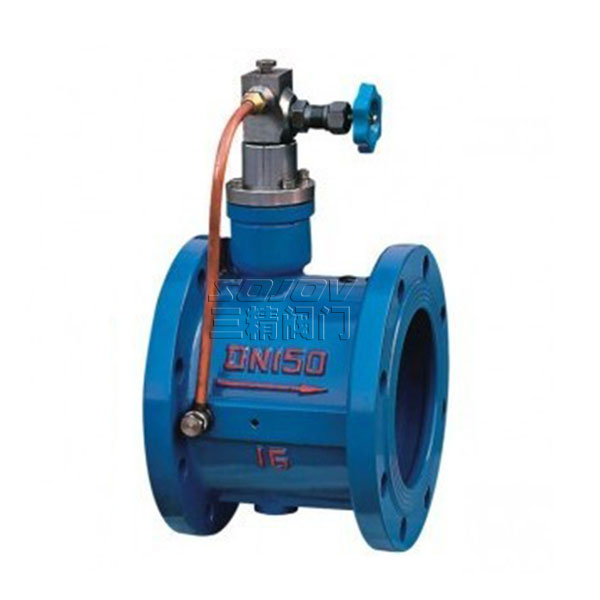

微阻缓闭蝶型消声止回阀（微阻缓闭止回阀）
型号：HH48X
公称通径：200MM-1200MM
使用压力：1.6MPA -10MPA
连接方式：法兰连接
形式：自动
主要功能：防止介质回流和水锤
使用介质：水工业管道
材质： HT200铸铁 WCB碳钢
标准：机械部标准或定做非标
微阻缓闭蝶型消声止回阀用途及特点

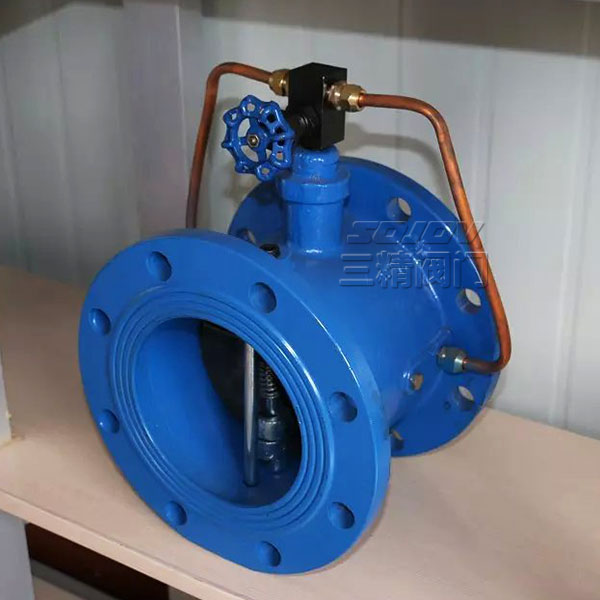

微阻缓闭蝶型消声止回阀用于工业给排水、污水处理厂的水泵出口处，防止管网中介逆流。自动消除破坏性水锤,从而保证水泵和管路不受损坏。该阀主要由阀体、阀瓣、缓冲装置和微量调节阀组成。该产品具有结构新颖、体积小、流体阻力小、运行平稳、密封可靠、耐磨损、缓冲性能好等特点，是工业用水和城巿排污的最佳产品。
|
止回阀型号：HH48X |
止回阀 公称通径：200MM-1200MM |
止回阀 使用压力：1.6MPA -10MPA |
|
止回阀连接方式：法兰连接 |
止回阀形式：自动 |
止回阀主要功能：防止介质回流和水锤 |
|
止回阀 使用介质：水工业管道 |
止回阀材质： HT200铸铁 WCB碳钢 |
止回阀 标准：机械部标准或定做非标 |
微阻缓闭止回阀主要零部件材料
|
零件名称 |
阀体 |
蝶板 |
密封圈 |
阀杆 |
填料 |
|
材料 |
灰铸铁、碳钢 |
灰铸铁、碳钢、球墨铸铁 |
氯丁橡胶、丁腈耐油橡胶 |
不锈钢 |
聚四氯乙烯 |
微阻缓闭止回阀主要外形尺寸
|
通径 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
1400 |
|
L |
230 |
250 |
270 |
290 |
310 |
330 |
350 |
390 |
430 |
470 |
510 |
550 |
630 |
710 |
|
H |
550 |
630 |
690 |
780 |
860 |
910 |
980 |
1070 |
1220 |
1320 |
1430 |
1550 |
1800 |
1980 |
|
B1 |
540 |
600 |
650 |
710 |
770 |
830 |
900 |
1090 |
1200 |
1320 |
1420 |
1550 |
1780 |
2000 |
|
B2 |
600 |
700 |
740 |
800 |
870 |
920 |
1000 |
1250 |
1360 |
1480 |
1580 |
1700 |
1950 |
2175 |
三精公司订货须知：
一、①微阻缓闭式蝶形止回阀产品名称与型号②微阻缓闭式蝶形止回阀口径③微阻缓闭式蝶形止回阀是否带附件以便我们的为您正确选型④微阻缓闭式蝶形止回阀的使用压力⑤微阻缓闭式蝶形止回阀的使用介质的温度。二、若已经由设计单位选定三精公司的微阻缓闭式蝶形止回阀型号，请按微阻缓闭式蝶形止回阀型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com三精公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
