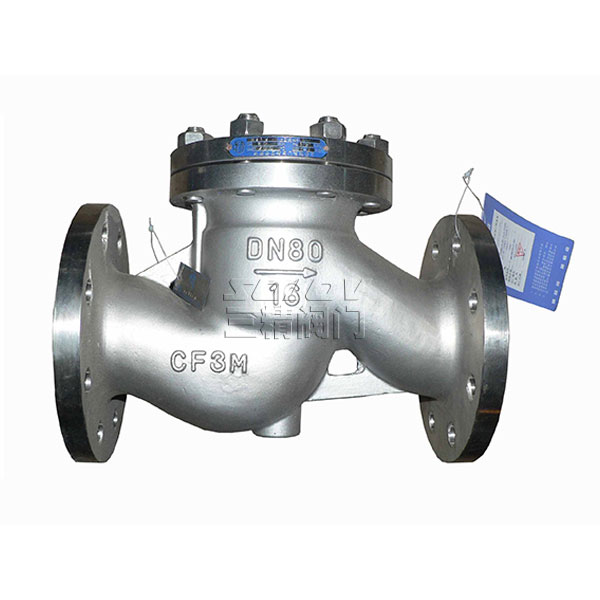

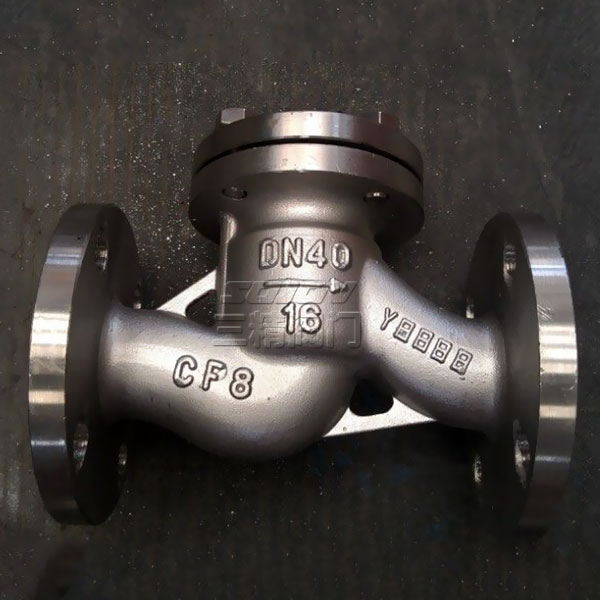

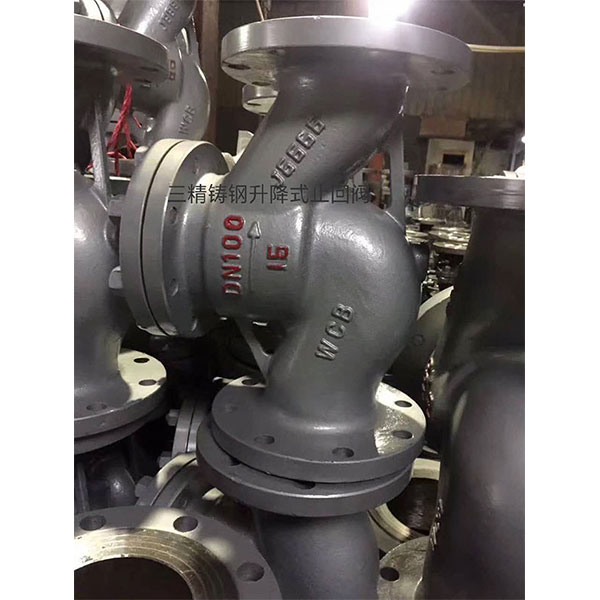

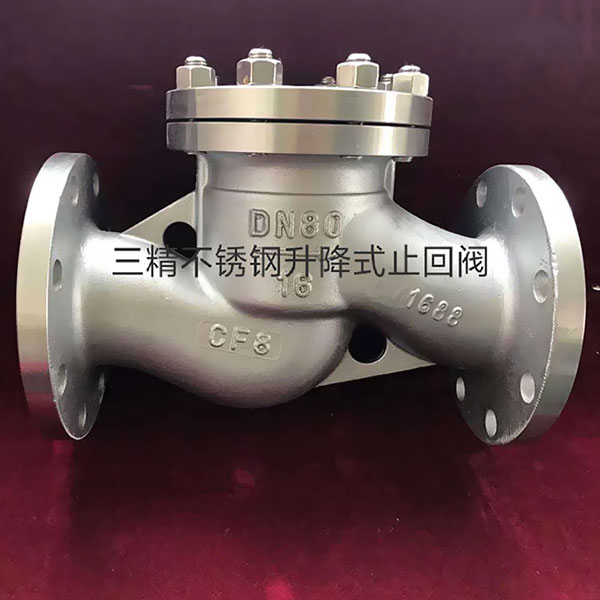

H41W不锈钢升降式止回阀
型号：H41H
公称通径：15MM-200MM
使用压力：1.6MPA -10MPA
连接方式：法兰连接
形式：自动
主要功能：防止介质回流
使用介质：水 油品 蒸汽
质： 铸钢 不锈钢
标准：机械部标准或定做非标
H41W不锈钢升降式止回阀参数
|
升降式止回阀型号：H41H |
升降式止回阀 公称通径：15MM-200MM |
升降式止回阀使用压力：1.6MPA -10MPA |
|
升降式止回阀连接方式：法兰连接 |
升降式止回阀形式：自动 |
升降式止回阀主要功能：防止介质回流 |
|
升降式止回阀使用介质：水 油品 蒸汽 |
升降式止回阀质： 铸钢 不锈钢 |
升降式止回阀 标准：机械部标准或定做非标 |
H41W不锈钢升降式止回阀用途及特点
三精阀门公司生产的H41H/W升降式止回阀严格按GB12235 标准设计制造，阀瓣沿着中心定位作升降运动, 衬套采用耐磨性能好，摩擦系数小的特殊材料制作，动作灵活可靠. 密封性能优良。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。
H41W不锈钢升降式止回阀主要性能规范
|
试验压力 |
公称压力（MPa ） |
||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
|
|
壳体试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
|
密封试验 |
1.8 |
2.8 |
4.4 |
7.1 |
11.0 |
|
阀体材料 |
WCB(C) |
CF8(P) |
CF 8M (R) |
WC6 |
WC9 |
|
工作温度 |
≤ 425 |
≤ 100 |
≤ 100 |
≤ 550 |
≤ 550 |
|
适用介质 |
水、蒸汽、油品 |
硝酸类 |
醋酸类 |
水、蒸汽 |
水、蒸汽 |
H41W不锈钢升降式止回阀执行标准
设计制造：GB12235 结构长度：GB12221 连接法兰：JB/T79-1994 试验与检验：JB/T9092-1999
H41W不锈钢升降式止回阀主要连接尺寸
|
公称通径 |
PN1.6/2.5/4.0MPa |
PN6.4MPa |
PN10.0MPa |
|||
|
L |
H |
L |
H |
L |
H |
|
|
DN32 |
180 |
100 |
260 |
160 |
260 |
165 |
|
DN40 |
200 |
110 |
260 |
165 |
260 |
170 |
|
DN50 |
230 |
115 |
300 |
170 |
300 |
175 |
|
DN65 |
290 |
140 |
340 |
185 |
340 |
190 |
|
DN80 |
310 |
170 |
380 |
205 |
380 |
235 |
|
DN100 |
350 |
200 |
430 |
230 |
430 |
265 |
|
DN125 |
400 |
230 |
500 |
265 |
500 |
310 |
|
DN150 |
480 |
255 |
550 |
310 |
550 |
350 |
|
DN200 |
600 |
285 |
650 |
350 |
650 |
400 |
