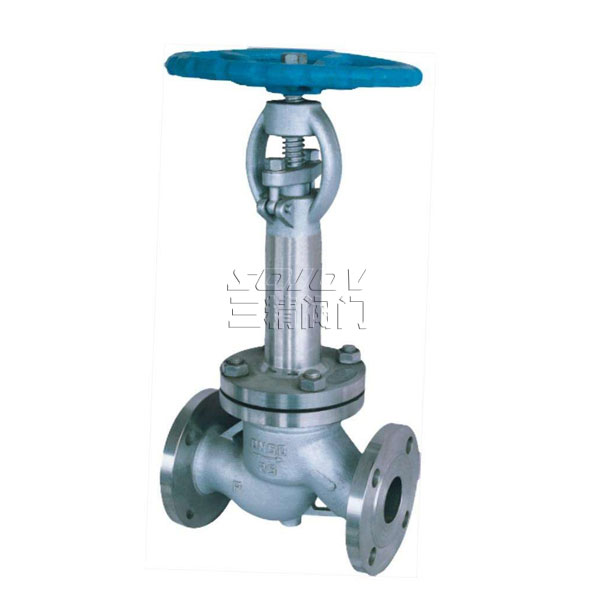

DJ41Y低温截止阀
型号：DJ41Y
口径：15MM-300MM
使用压力：1.6MPA -16MPA
连接方式：法兰连接
操作方式：手动
使用功能：起开关作用
使用介质：氨、液氮丙烷、液化天然气
材质：低温钢.低温不锈钢
制造标准：机械部标准或定做非标
低温截止阀
|
低温截止阀型号：DJ41Y |
低温截止阀口径：15MM-300MM |
低温截止阀使用压力：1.6MPA -16MPA |
|
低温截止阀连接方式：法兰连接 |
低温截止阀操作方式：手动 |
低温截止阀使用功能：起开关作用 |
|
低温截止阀使用介质：氨、液氮丙烷、液化天然气 |
低温截止阀材质：低温钢.低温不锈钢 |
低温截止阀制造标准：机械部标准或定做非标 |
低温截止阀主要选用材料表
| 零件名称 | 阀体、阀盖 | 阀杆、阀瓣 | 填料 | 支架 |
| 材料 |
A352-LCB A352-LC3 A351-CF8 |
A182-F304 | 聚四氟乙烯 | A216-WCB |
低温截止阀主要性能范围
| 型号 |
压力级 （磅级） |
常温试验压力Ps(MPa) |
低温密 封试验 压力 Ps(MPa) |
工作温度及适用介质 | ||||
| 壳体 | 密封（气） | 上密封 | ||||||
| DJ40Y-150（Lb） | 150 | 3.0 | 0.6 | 2.2 | 0.6 | -46℃氨、液氮丙烷 | -101℃乙烯二氧化碳 | -196℃；甲烷液化天然气 |
| DJ40Y-300（Lb） | 300 | 7.5 | 0.6 | 5.5 | 1.0 | |||
| DJ40Y-600（Lb） | 600 | 15 | 0.6 | 11 | 1.0 | |||
低温截止阀执行标准
低温截止阀设计与制造：JB/T7749-95
低温截止阀结构长度：GB/T12221-89
低温截止阀连接端：GB/T9113-2000，HG20592-97，SH3406-96GB/T12224-89
低温截止阀检验与试验：JB/T7749-95
低温截止阀性能参数
|
型号
|
DJ41Y-16
|
DJ41Y-16P
|
DJ41Y-25
|
DJ41Y-25P
|
DJ41Y-40
|
DJ41Y-40P
|
|
|
工作压力（MPa）
|
1.6
|
2.5
|
4.0
|
||||
|
适用温度（℃）
|
-45
|
-101
|
-196
|
||||
|
适用介质
|
液化天然气、乙烯、丙烯等低温介质
|
||||||
|
材料
|
阀体、阀盖
|
LCB
|
LC3
|
LCB
|
LC3
|
LCB
|
LC3
|
|
阀瓣、阀座
|
铬镍钢＋钴铬钨
|
||||||
|
阀杆
|
铬镍钢
|
||||||
截止阀订货主要事项：
截止阀介质压力等级内泄漏率阀门尺寸连接方式标准最大耐温最大耐压最大流量/每小时,截止阀阀体材质转动方式（手柄/蜗轮）内部阀体结构截止阀工作原理安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com】
