不锈钢内螺纹截止阀
  • 不锈钢内螺纹截止阀
  • 不锈钢内螺纹截止阀
  • 不锈钢内螺纹截止阀
  • 不锈钢内螺纹截止阀

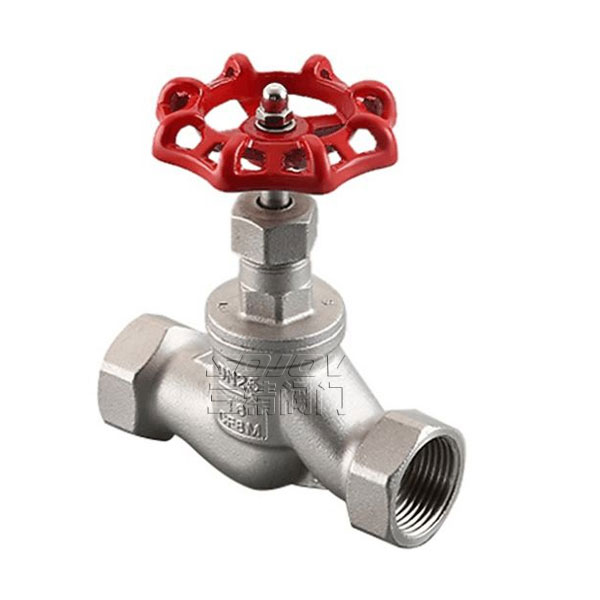

不锈钢内螺纹截止阀

型号:J11W

公称通径:15MM-50MM

使用压力:1.6MPA -4.0MPA

连接方式:螺纹连接

形式:手动

主要功能:起开关作用

使用介质:耐腐蚀介质

材质:不锈钢

标准:机械部标准或定做非标

下一个产品:Y型锻钢截止阀
分享到:

三精阀门不锈钢内螺纹截止阀可定制不锈钢内螺纹截止阀

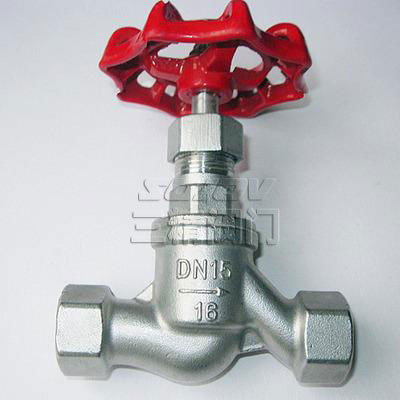

J11W不锈钢内螺纹截止阀

内螺纹截止阀型号:J11W

内螺纹截止阀公称通径:15MM-50MM

内螺纹截止阀使用压力:1.6MPA -4.0MPA

内螺纹截止阀连接方式:螺纹连接

内螺纹截止阀 形式:手动

内螺纹截止阀 主要功能:起开关作用

内螺纹截止阀  使用介质:耐腐蚀介质

内螺纹截止阀 材质:不锈钢

内螺纹截止阀标准:机械部标准或定做非标

不锈钢内螺纹截止阀主要性能规范

型号
公称压力
试验压力PS(Mpa)
工作压力PN(Mpa)
工作温度
(℃)
适用介质
壳体
密封
J11W-16
J11W-16K
1.6
2.5
1.76
1.6
≤100
油类
Oil
J11W-16P
硝酸类腐蚀性介质
J11W-16R
≤350
醋酸类腐蚀性介质
J11W-16Ni
碱液、盐水、海水等

不锈钢内螺纹截止阀主要外形尺寸和连接尺寸:

公称通径
DN(mm)
管螺纹
尺          寸 (mm)
L
D1
S
H
H1
D0
15
1/2
90
14
32
109
117
65
20
3/4
100
16
36
109
117
65
25
1
120
18
46
132
142
80
32
1/4
140
20
55
156
168
100
40
1/2
170
22
65
167
168
100
50
2
200
24
80
182
200
120
65
2/2
260
26
95
200
223
120

截止阀订货主要事项:

截止阀介质压力等级内泄漏率阀门尺寸连接方式标准最大耐温最大耐压最大流量/每小时截止阀阀体材质转动方式(手柄/蜗轮)内部阀体结构截止阀工作原理安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com】
