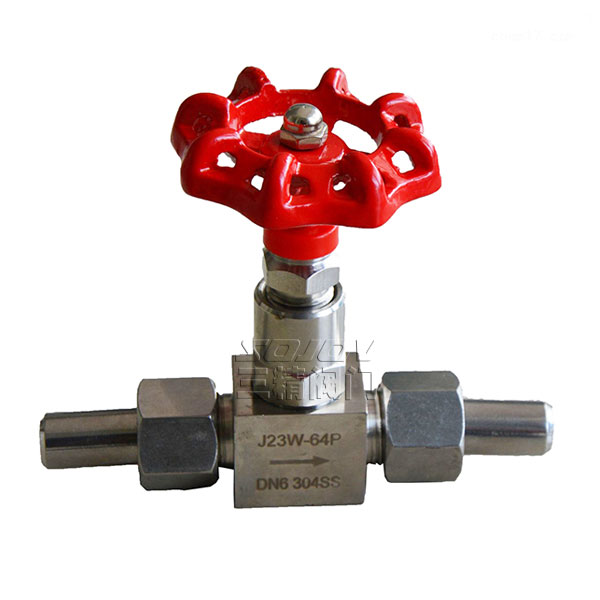

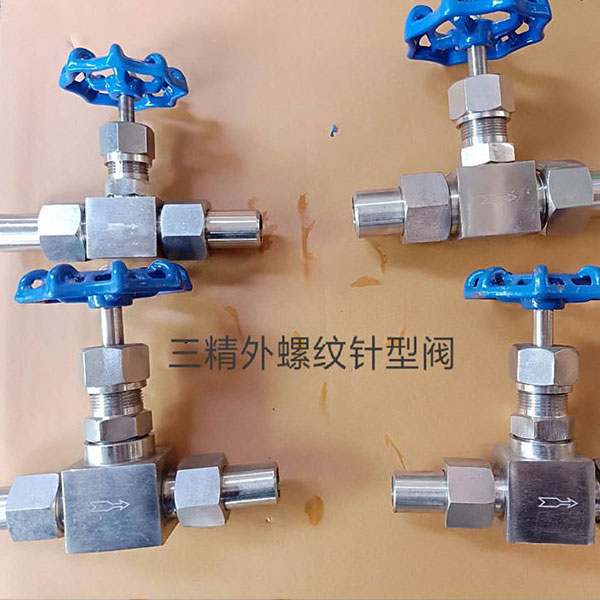

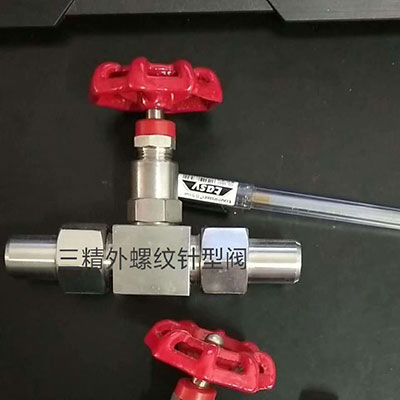

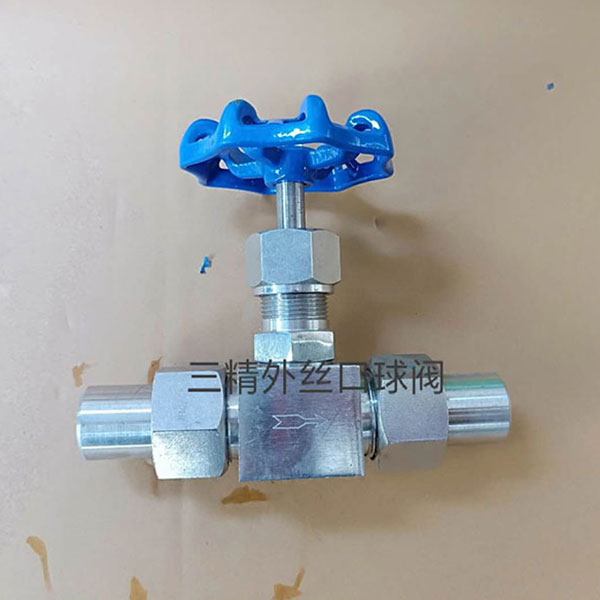

J23（21）W-16-320型外螺纹针型阀
外螺纹针型阀产品名称与型号②外螺纹针型阀口径③外螺纹针型阀是否带附件以便我们的为您正确选型④外螺纹针型阀的使用压力⑤外螺纹针型阀的使用介质的温度。
下一个产品：J13H内螺纹针型阀
上一个产品：J24W不锈钢角式针型阀
外螺纹针型阀参数
外螺纹针型阀设计制造：GB/T 12224-1989 JB/T 7747-1995
外螺纹针型阀连接形式：对焊式管接头
外螺纹针型阀结构特征：锥面密封；浮动阀瓣
外螺纹针型阀阀门检验和试验：GB/T 13927-1992
外螺纹针型阀材料： 碳钢按GB/T 12228-1989的规定 不锈钢GB/T 1220-1989的规定
外螺纹针型阀性能规范
|
试验项目
|
压力值
|
|
公称压力
|
32
|
|
壳体试验
|
48
|
|
密封试验
|
35.5
|
|
气压试验
|
19.2
|
|
适用温度
|
≤425°C
|
|
适用介质
|
水、蒸气、油品等
|
外螺纹针型阀主要零件材料
|
型号
|
阀体
|
接头
|
阀杆
|
螺帽
|
填料
|
|
J21W-320
|
20#
|
20#
|
2Cr13
|
20#
|
PTFE
|
|
J21W-320P
|
SS304
|
SS304
|
SS304
|
SS304
|
外螺纹针型阀尺寸表
|
规格
|
M
|
ø
|
L1
|
L
|
H
|
D0
|
重量（KG）
|
|
DN6
|
M20×1.5
|
ø14×4
|
66
|
140
|
96
|
63
|
0.85
|
|
DN10
|
M24×1.5
|
ø18×4
|
78
|
160
|
115
|
78
|
1.1
|
|
DN15
|
M30×2
|
ø22×4
|
94
|
180
|
122
|
100
|
2.0
|
|
DN20
|
M36×2
|
ø28×4
|
108
|
220
|
156
|
110
|
3.5
|
|
DN25
|
M39×2
|
ø33×4
|
110
|
230
|
170
|
140
|
4.3
|
三精阀门公司订货须知：
一、①外螺纹针型阀产品名称与型号②外螺纹针型阀口径③外螺纹针型阀是否带附件以便我们的为您正确选型④外螺纹针型阀的使用压力⑤外螺纹针型阀的使用介质的温度。二、若已经由设计单位选定三精公司的外螺纹针型阀型号，请按外螺纹针型阀型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjfm.cn/三精公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
