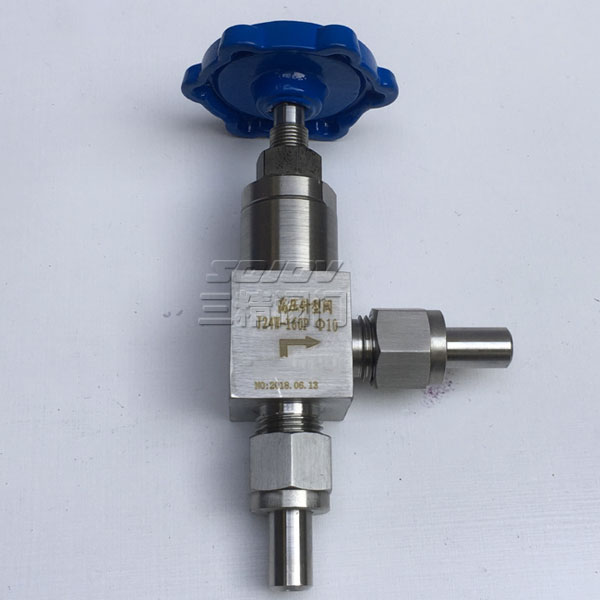

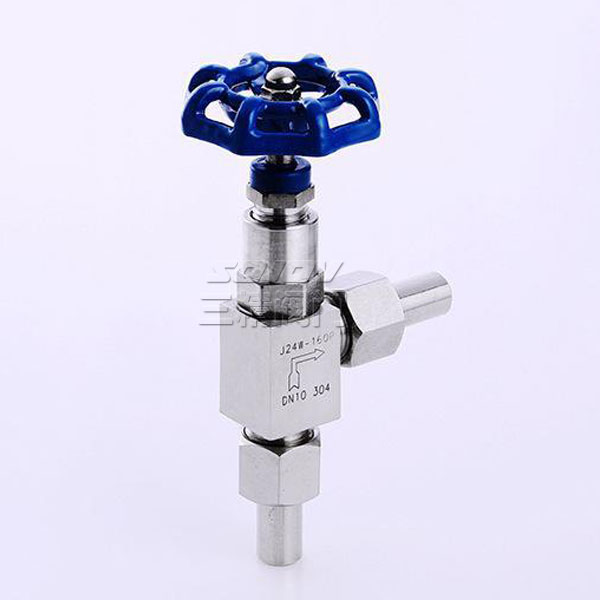

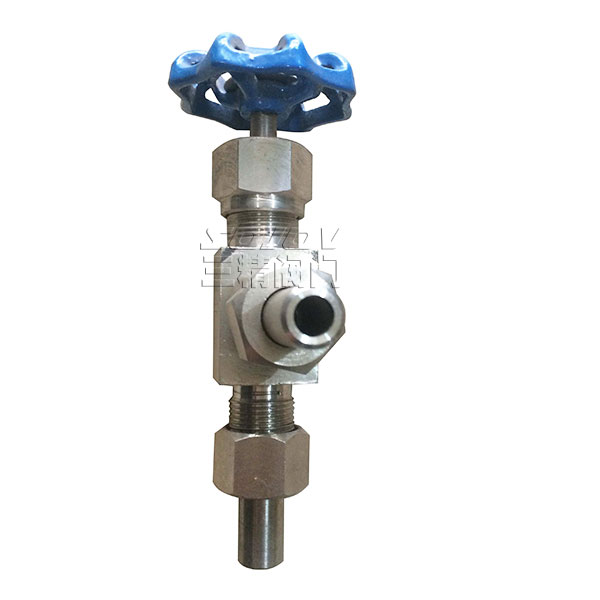

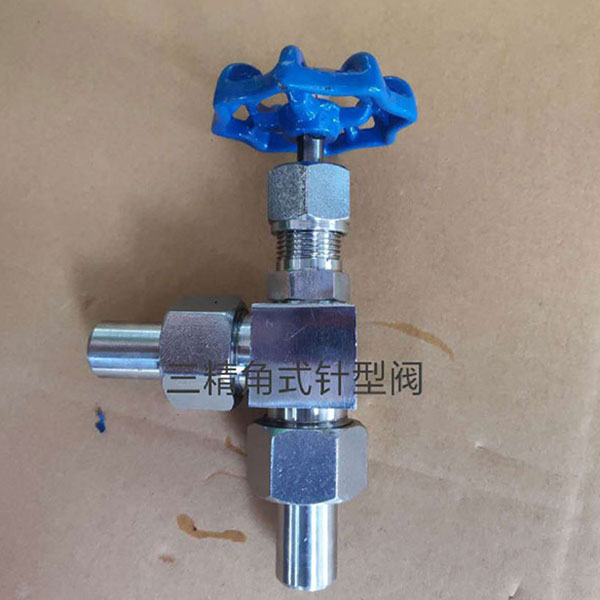

J24W不锈钢角式针型阀
J24H/W外螺纹角式针型阀是一种可以精确调整的阀门用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是针型阀，仪表针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。
下一个产品：J23（21）W-16-320型外螺纹针型阀
上一个产品：J19H-16-320仪表针型阀（含压力表）
J24H/W外螺纹角式针型阀概述
针型阀是一种可以精确调整的阀门用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是针型阀，仪表针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。
J24H/W外螺纹角式针型阀主要零部件材料
|
零件名称
|
阀体、阀盖
|
阀杆、阀瓣
|
填料
|
|
J24W-160P-DN3
|
铬镍不锈钢
|
铬镍不锈钢
|
聚四氟乙稀、柔性石墨
|
|
J24W-320P-DN6
|
优质碳钢
|
铬镍不锈钢
|
聚四氟乙稀、柔性石墨
|
外螺纹角式针型阀主要性能规范
|
型号
|
公称压力(MPa)
|
试验压力(MPa)
|
工作压力 (MPa)
|
工作温度 (℃)
|
适用介质
|
||
|
壳体 (MPa)
|
密封 (液)
|
密封 (气)
|
|||||
|
J24W-160P-DN3
|
16.0
|
24.0
|
17.6
|
0.6
|
16.0
|
P≤540℃
|
液化石油气水、酸、蒸汽、油品等
|
|
J24W-320P-DN6
|
32.0
|
48.0
|
35.2
|
0.6
|
32.0
|
C≤425℃
|
|
外螺纹角式针型阀主要外型及连接尺寸
|
型号
|
公称直径DN(mm)
|
尺 寸
|
重量(Kg)
|
|||||
|
L1
|
Do
|
H
|
H1
|
D
|
D1
|
|||
|
J24W-160P-DN3
|
3
|
80
|
65
|
159
|
168
|
14
|
3
|
1.0
|
|
J24W-320P-DN6
|
6
|
80
|
65
|
159
|
168
|
14
|
6
|
1.0
|
