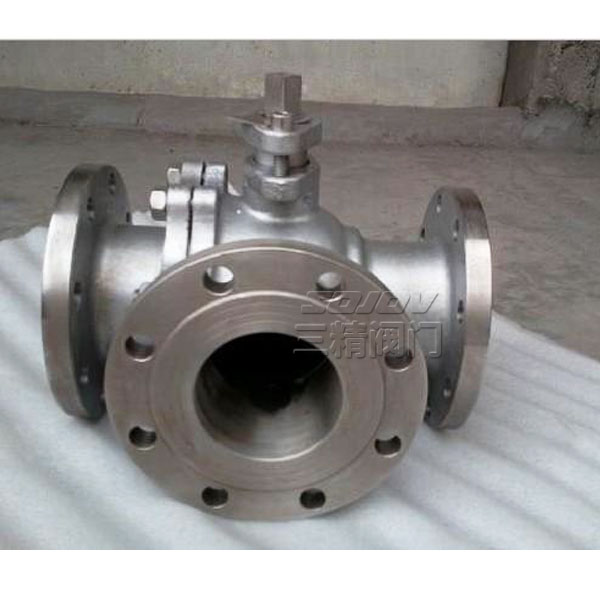

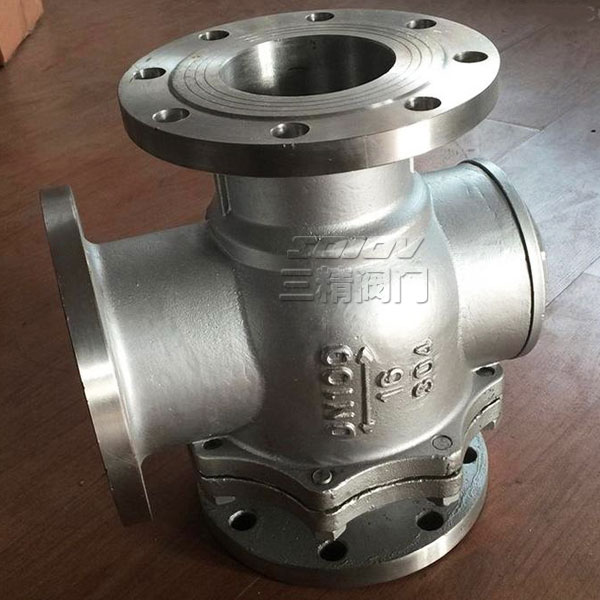

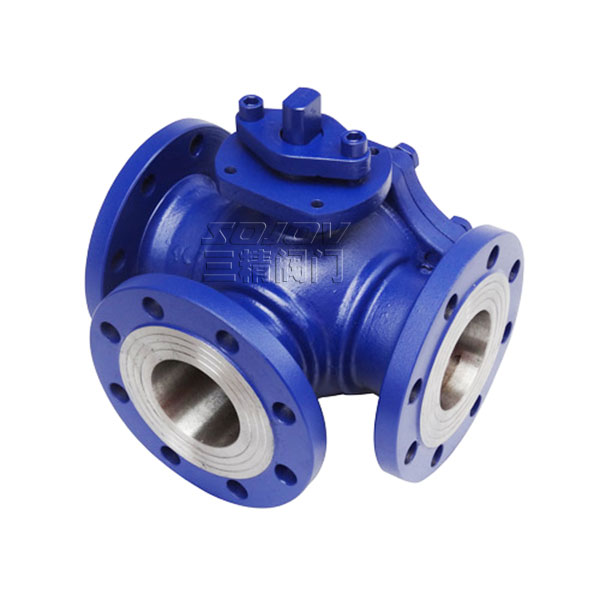

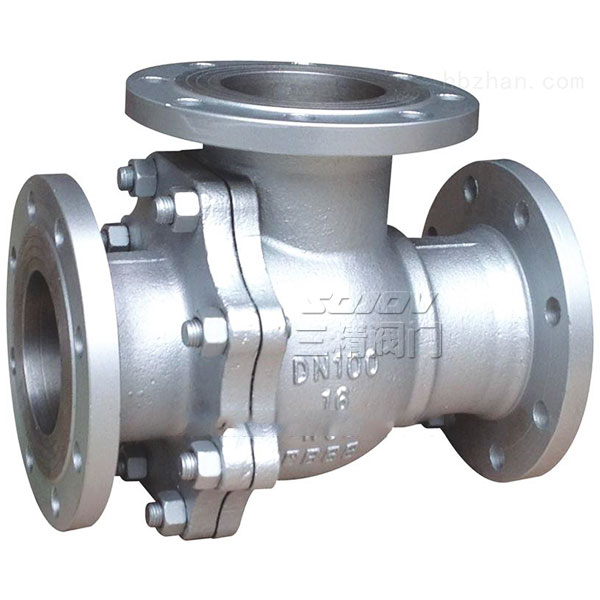

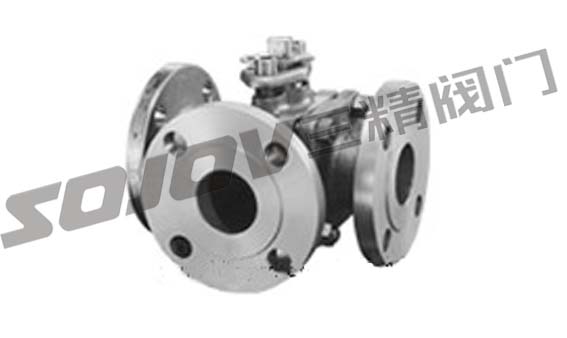

Q44F三通L型球阀 Q45F三通T型球阀

三通球阀用于介质流向的切换,能使相互垂直的两个通道连接;T形(Q45F)三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通...
分享到:

三精阀门

Q44F三通L型球阀_Q45F三通T型球阀可定制

Q44F三通L型球阀_Q45F三通T型球阀






三通球阀产品介绍:



三通球阀概述:

三通球阀可分为L形和T形,L形(Q44F)三通球阀用于介质流向的切换,能使相互垂直的两个通道连接;T形(Q45F)三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构,亦可根据用户要求采用四阀座结构。

三通球阀性能参数:

试验压力 公称压力(Mpa)
Mpa 1.6 2.5 4.0 CL150 JIS10K
强度试验 2.4 3.8 6.0 3.2 2.4
密封试验 1.8 2.8 4.4 2.2 1.5
气密试验 0.5-0.7
工作温度 PTFE≤150℃ PTL≤300℃
适用温度 C:水、油、气;P:硝酸类;R:醋酸类

三通球阀主要零件材料

阀体、阀盖 WCB、CF8
球体 WCB+Hcr、CF8
阀杆 2Cr13、CF8
阀座 PTFE
填料 PTFE


公称压力 公称通径 L L1 H W 重量(kg)
Mpa mm in mm mm mm mm 1.6 2.5 4.0 CL150 JIS10K

1.6
2.5
4.0
CL150
JIS10K

15 1/2 130 65 62 100 2.5 3.0 3.5 2.5 2.5
20 3/4 150 75 68 160 3.0 3.5 4.5 3.0 3.6
25 1 160 80 75 160 4.8 5.0 6 5.0 5.0
32 1 1/4 180 90 85 200 6.5 7 8.5 7 7
40 1 1/2 200 100 95 200 8.5 9 10.5 9 9
50 2 230 115 110 250 11 12 14 12 11
65 2 1/2 290 145 130 300 15 17 20 16 16
80 3 310 155 155 400 21 22 32 21 22
100 4 350 175 180 500 33 36 50 36 36
125 5 400 200 250 600 65 70 80 68 70
150 6 480 240 275 800 103 110 120 105 105
200 8 580 290 325 1000 152 168 180 160 160

三精公司订货须知:

一、①三通球阀名称与型号②三通球阀口径③三通球阀是否带附件以便我们的为您正确选型④三通球阀的使用压力⑤三通球阀的使用介质的温度。
二、若已经由设计单位选定三精公司的三通球阀型号,请按三通球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精公司专家为您审核把关。
感谢您访问我们的网站【http://www.cnsjv.com三精公司】

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

三精阀门售后服务承诺

对于贵公司在三精阀门订购阀门产品,我厂在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复最快解决问题。
