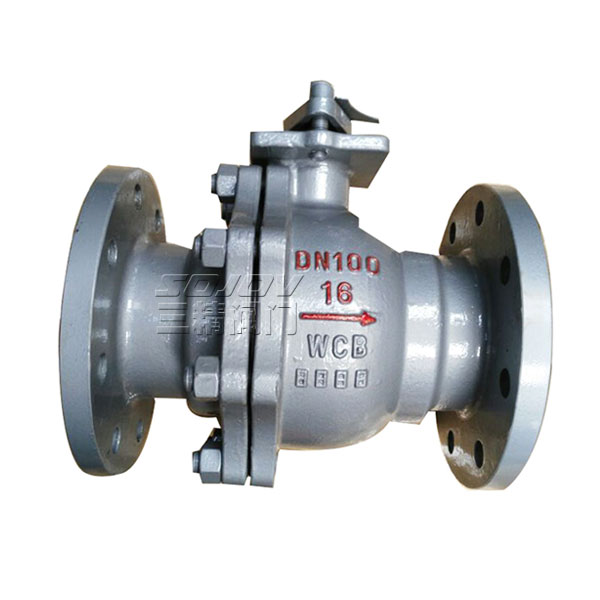

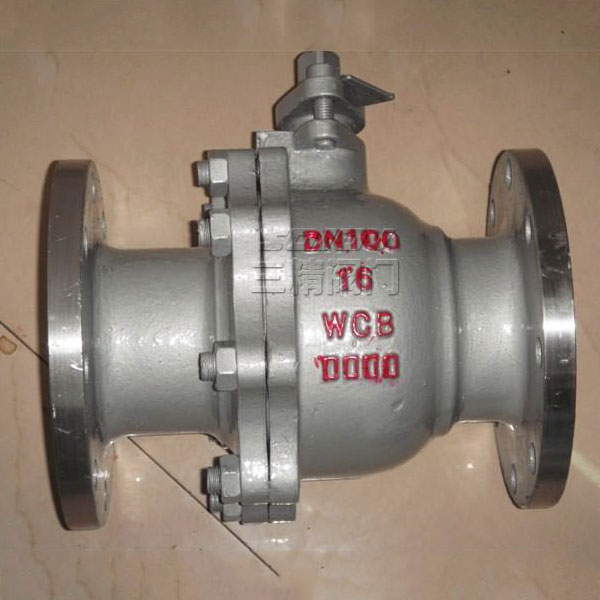

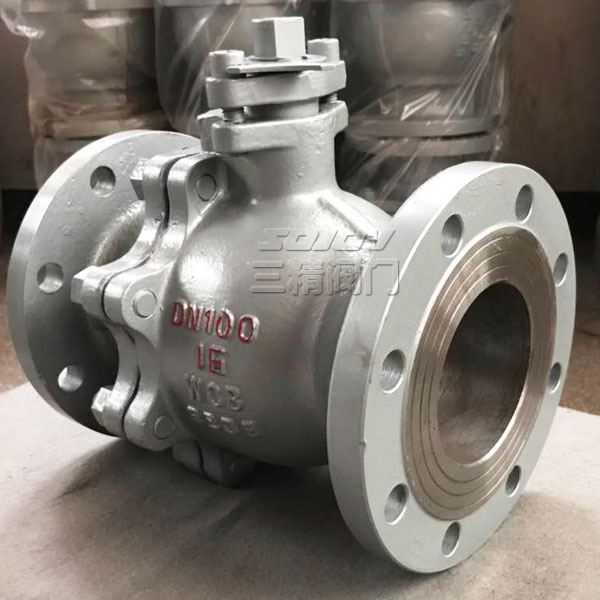

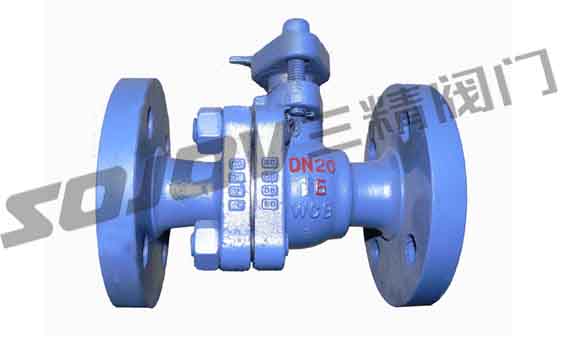

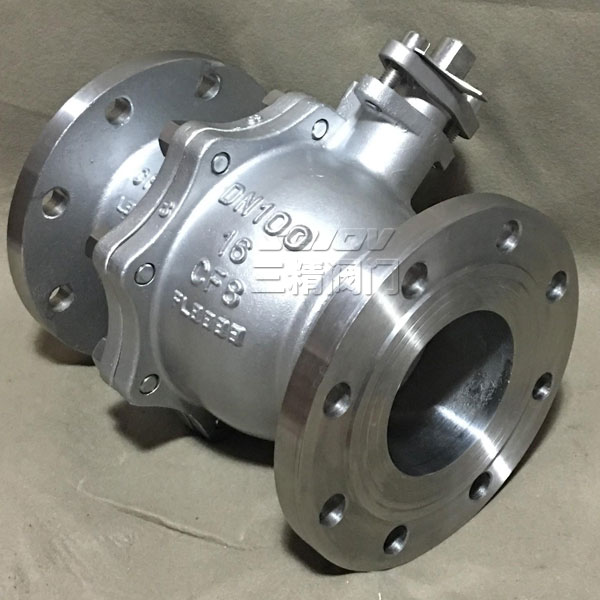

Q41F铸钢法兰球阀，浮动球阀
1、 流体阻力小，其阻力系数与同长度的管段相等。
2、结构简单、体积小、重量轻。
3、紧密可靠，目前球阀的密封面材料广泛使用塑料，密封性好，在真空系统中也已广泛使用。
4、操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5、维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6、在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7、适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。本类阀门在管道中一般应当水平安装。
产品介绍
|
球阀型号：Q41F |
球阀 通径：150MM-250MM |
球阀使用压力：1.6MPA -10.0MPA |
|
球阀 连接方式：法兰连接 |
球阀 操作操作操作方式：手动 |
球阀主要功能：起开关作用 |
|
球阀使用介质：水.油品.蒸汽 |
球阀材质：铸钢.不锈钢 |
球阀标准：机械部标准或定做非标 |
铸钢球阀应用规范：1、设计制造造GB12235-892、结构长度按GB12221-893、法兰尺寸按JB/T79-94阀门检查和试验按APID.598
主要零件材料
|
序号
No. |
材料标准
|
材料牌号
|
序号
No. |
材料标准
|
材料牌号
|
||||||
|
碳钢
|
不锈钢
|
碳钢
|
不锈钢
|
||||||||
| 零件名称 |
GB
|
ASTM
|
GB
|
ASTM
|
零件名称
|
GB
|
ASTM
|
GB
|
ASTM
|
||
|
01
|
阀体
|
WCB
|
A216-WCB
|
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti |
CF8/CF8M/
CF3/CF3M |
10
|
阀座密封圈
|
石墨
|
|||
|
02
|
阀盖
|
WCB
|
A216-WCB
|
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti |
CF8/CF8M/
CF3/CF3M |
11
|
阀杆
|
2Cr13
|
A276-410
|
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti |
F304/F316/
F304L/F316L |
|
03
|
双头螺柱
|
35CrMoA
|
A193-B7
|
1Cr17Ni2
|
A193-B8M
|
12
|
止推轴承
|
金属夹PTEE
|
|||
|
04
|
螺母
|
45
|
A194-2H
|
0Cr18Ni
|
A194-8M
|
13
|
阀杆填料
|
石墨
|
|||
|
05
|
垫圈
|
金属夹石墨
|
14
|
填料压环
|
2Cr13
|
A276-410
|
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti |
F304/F316/
F304L/F316L |
|||
|
06
|
球体
|
2Cr13渗氮
|
A276-410渗氮
|
1Cr18Ni9Ti
1Cr18Ni12Mo2T 渗氮 |
F304/F316/
F304L/F316L 渗氮 |
15
|
填料压盖
|
WCB
|
A216-WCB
|
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti |
CF8/CF8M/
CF3/CF3M |
|
07
|
阀座
|
2Cr13渗氮
|
A276-410渗氮
|
1Cr18Ni9Ti
1Cr18Ni12Mo2T 渗氮 |
F304/F316/
F304L/F316L 渗氮 |
16
|
螺钉
|
35CrMoA
|
A193-B7
|
1Cr17Ni2
|
A193-B8M
|
|
08
|
阀座支承圈
|
2Cr13
|
A276-410
|
1Cr18Ni9Ti
1Cr18Ni12Mo2T |
F304/F316/
F304L/F316L |
17
|
定位板
|
2Cr13
|
A276-410
|
1Cr18Ni9Ti
|
304
|
|
09
|
阀座弹簧
|
17-7PH
|
17-7PH
|
17-7PH
|
17-7PH
|
|
|
|
|
|
|
PN1.6MPa主要连接尺寸
|
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
140
|
150
|
165
|
180
|
200
|
220
|
250
|
280
|
320
|
360
|
400
|
|
H
|
59
|
63
|
75
|
80
|
95
|
107
|
142
|
152
|
178
|
252
|
272
|
342
|
|
W
|
130
|
130
|
160
|
180
|
230
|
230
|
400
|
400
|
650
|
1050
|
1050
|
1410
|
PN2.5MPa主要连接尺寸
|
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
140
|
150
|
165
|
180
|
200
|
220
|
250
|
320
|
400
|
400
|
550
|
|
H
|
59
|
63
|
75
|
97
|
107
|
142
|
152
|
178
|
252
|
272
|
342
|
345
|
|
W
|
130
|
130
|
160
|
230
|
230
|
400
|
400
|
700
|
1100
|
1100
|
1500
|
1500
|
PN4.0MPa主要连接尺寸
|
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
140
|
150
|
165
|
180
|
200
|
220
|
250
|
320
|
400
|
400
|
550
|
|
H
|
59
|
63
|
75
|
97
|
107
|
142
|
152
|
178
|
252
|
272
|
342
|
345
|
|
W
|
130
|
130
|
160
|
230
|
230
|
400
|
400
|
700
|
1100
|
1100
|
1500
|
1500
|
PN6.4MPa主要连接尺寸
|
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
165
|
190
|
216
|
229
|
241
|
292
|
330
|
356
|
432
|
508
|
559
|
660
|
|
H
|
59
|
63
|
75
|
97
|
107
|
142
|
152
|
178
|
252
|
272
|
305
|
398
|
|
W
|
130
|
130
|
160
|
230
|
230
|
400
|
400
|
700
|
1000
|
1100
|
1500
|
1800
|
PN10.0MPa主要连接尺寸
|
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
165
|
190
|
216
|
229
|
241
|
292
|
330
|
356
|
432
|
508
|
559
|
660
|
|
H
|
59
|
63
|
75
|
97
|
107
|
142
|
152
|
178
|
252
|
272
|
305
|
398
|
|
W
|
130
|
130
|
160
|
230
|
230
|
400
|
400
|
700
|
1000
|
1100
|
1500
|
1800
|
1． 流体阻力小，其阻力系数与同长度的管段相等。
2． 结构简单、体积小、重量轻。
3． 紧密可靠，目前球阀的密封面材料广泛使用塑料，密封性好，在真空系统中也已广泛使用。
4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。本类阀门在管道中一般应当水平安装。
订货须知：
一、①铸钢球阀产品名称与型号②铸钢球阀口径③铸钢球阀是否带附件以便我们的为您正确选型④铸钢球阀的使用压力⑤铸钢球阀的使用介质的温度。
二、若已经由设计单位选定三精公司的铸钢球阀型号，请按铸钢球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【 http://www.cnsjv.com 三精公司】
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
售后服务承诺
对于贵公司在三精阀门订购阀门产品，我厂在售后服务方面作如下承诺：
一、我公司对产品质量实行三包，即：包质、包换、保修；
二、合同签订后，保证保质、保量，按时交货；
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询，随时给予解答；
五、在交付设备时，本厂向需方交付以下资料：发货清单、产品合格证、产品样本、产品使用说明书、技术资料；
当接到用户反应质量问题的信函或电话后，保证24小时内作出答复最快解决问题。三精阀门订购须
1、根据使用场所、用途，且了解有关法规、规格、标准、方针、许用认可后既可选用适合各种要求的阀
2、确认阀门的工作条件、使用规格、适用介质、对应材质、操作方式、工作压力、介质温度；
3、确定与管道相匹配的公称通径：DN(mm)、NPS( " )；
4、确定与管道相连接方式：法兰式、内(外)螺纹式、焊接式、对夹式、卡箍式、卡套式等；
5、确定阀门操作的驱动方式：手动、蜗轮蜗杆传动、气动、电动、液动、电磁动、电液动等；
6、确认阀门的类型：球阀、闸阀、蝶阀、截止阀、止回阀、调节阀、电磁阀、安全阀、减压阀、疏水阀、针型阀、角座阀、隔膜阀、平衡阀、过滤器及其它特种阀；
7、确定阀门的使用形式：开关型、调节型、安全型、自动型、排放型等；
8、确定阀门壳体及内件的材料：碳钢、合金钢、不锈钢、球墨铸铁、灰铸铁、铜合金、铝合金、塑料等；
9、确定阀门的密封性能要求、密封等级或密封泄漏量；
10、确定阀门的防护涂层要求、包装要求、运输要求；
11、特殊需要的阀门还应确定：结构长度、阀门高度、外型尺寸、流阻、排放能力、流量特性、防护等级、防爆性能等参数；
12、确定阀门的安装位置及姿势。
