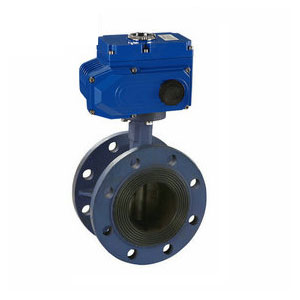

D941X电动法兰蝶阀
  • D941X电动法兰蝶阀
  • D941X电动法兰蝶阀
  • D941X电动法兰蝶阀
  • D941X电动法兰蝶阀

D941X电动法兰蝶阀

品牌:三精阀门

阀门型号:D941X,D941F46,D943H

通径规格:DN50~DN1200

结构形式:中线式、三偏心(软密封,硬密封)

阀体材质:铸钢WCB、不锈钢304、不锈钢316

公称压力:PN10、PN16、PN25、PN40

适用温度:-40℃~450℃

应用范围:气体、水、油品、蒸汽、腐蚀性流体

产品特点:密封可靠,可用于压力高的场合,及口径相对较大的管道



下一个产品:D971F46电动衬氟蝶阀
上一个产品:D971X电动调节蝶阀
分享到:

三精阀门D941X电动法兰蝶阀可定制D941X电动法兰蝶阀

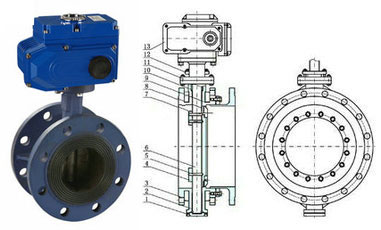

电动法兰蝶阀概述

电动法兰蝶阀由电动执行器与法兰式蝶阀组成,根据工作方式及工况不同,可分为开关控制型和智能调节型(4~20mA模拟量信号控制),密封形式有软密封及硬密封,通过电动执行机构工作,旋转阀杆带动碟板在0-90°的范围内做开启和关闭使用。电动法兰蝶阀的结构性能优于对夹式蝶阀,一般耐压力较高,顾口径超过DN600的工况都建议使用电动法兰式蝶阀。

电动法兰蝶阀性能特点

1、一种可远程控制的自控蝶阀,同时具备法兰蝶阀的特点,可配蝶阀口径较广;

2、电源是电动蝶阀的驱动能源,动力源广泛,适用范围广,节省人力资源,更有工作效率;

3、操作方便,容易满足各种控制要求,选配不同的电动执行器就可实现,信号反馈、调节流量、防爆等功能;

4、可实现超小型化,可实现机械自锁性,可更换不同密封圈,满足不同工况。

电动法兰蝶阀执行标准

设计规范:GB/T 12238

结构长度:GB/T 12221

法兰连接:GB/T 9113

试验与检验:GB/T 13927

根据不同工艺要求选配不同电动执行器:开关型、信号反馈型、防爆型、调节型等

电动法兰蝶阀工作原理

电动法兰蝶阀利用电动执行器输入0-10毫安的标准信号,电机组带动齿轮涡轮蜗杆转角力矩带动碟板旋转。阀门处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。电动法兰蝶阀有弹性密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。采用金属密封的阀门一般比弹性密封的阀门寿命长,但很难做到完全密封。金属密封能适应较高的工作温度,弹性密封则具有受温度限制的缺陷。如果要求电动法兰蝶阀作为流量控制使用,主要的是正确选择阀门的尺寸和类型。

电动法兰蝶阀参数说明

公称通径 DN50~DN1200(mm)
公称压力 PN1.0、1.6、2.5、6.4MPa
连接形式 法兰式连接
阀体材质 铸铁、铸钢、不锈钢、铬钼钢、合金钢
密封材料 橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料
动作范围 0~90°
泄露量 按GB/T4213-92,为Kv值的10-4,软密封(零泄露)
适用介质 水、蒸气、油品、酸类腐蚀性介质等
温度范围 软密封:-29℃~180℃ ;硬密封:-40℃~550℃
