Z941Y电动高压闸阀
  • Z941Y电动高压闸阀
  • Z941Y电动高压闸阀
  • Z941Y电动高压闸阀
  • Z941Y电动高压闸阀

Z941Y电动高压闸阀

品牌:三精阀门

阀门型号:Z941Y,Z941W

通径规格:DN50~DN600

结构形式:直通式

阀体材质:WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV

公称压力:PN100-PN250

适用温度:-29℃~550℃

应用范围:油品、蒸汽、石油、化工、火力电站

产品特点:使用安全可靠,硬度高,抗擦伤,耐腐蚀,使用寿命长


下一个产品:Z961Y电动焊接闸阀
上一个产品:Z945X电动软密封闸阀
分享到:

电动高压闸阀概述

电动高压闸阀属整体直通铸造(锻造)阀,由高压闸阀与电动执行器组成,中部采用阀盖连接,阀体材料为铬钼钒钢,密封圈材料有低碳钢或者柔性石墨316丝(网),在高温高压工况下具有良好的密封性能,电动高压闸阀适用于工作压力在10MPa~25MPa,温度≤550℃的介质工况当中,广泛应用于水、蒸汽、油品、过热蒸汽的管道上。

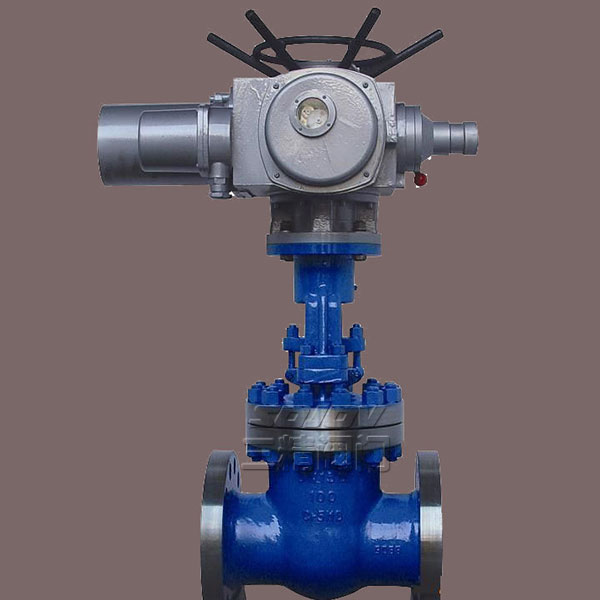

电动高压闸阀

电动高压闸阀标准规范

结构长度:GB/T12221

法兰尺寸:JB79

检验与试验:JB/T9092

碳钢:GB/T12229

不锈钢:GB/T12230

防护等级:IP55(可定制IP67)

隔爆标志:ExdⅡBT4

环境温度:-20~+60℃

环境湿度:≤90%

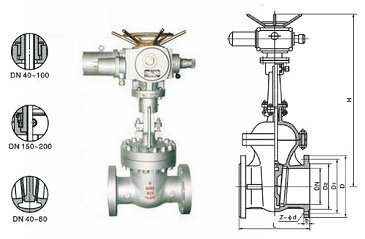

电动高压闸阀结构特点

1、阀门采用压力自紧式密封或阀体、阀盖垫片密封结构,使用安全可靠。

2、阀瓣采用双闸板中间带万向顶结构,能自动调整阀瓣与阀座密封面吻合度,保证阀门的密封.此结构维修方便,节约费用,阀瓣互换性较好。

3、阀瓣、阀座密封面用钴铬钨硬质合金由等离子喷焊而成,密封面硬度高,耐磨擦,抗擦伤,使用寿命长。

4、阀杆用渗氮钢制成,表面氮化处理,硬度高,抗擦伤,耐腐蚀,使用寿命长。

5、电动装置配有转矩控制机构、现场操作机构和手、电动切换机构。

电动高压闸阀技术参数

公称通径 DN50~DN600(mm)
公称压力 PN10-25.0Mpa
连接方式 法兰式,焊接式
控制方式 电动控制(电源驱动)
温度范围 -29℃~550℃
电源电压 交流380V(或220V),50Hz(可定制60Hz)
阀体材质 WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV
手动功能 可配手轮
