Z941H电动法兰闸阀
  • Z941H电动法兰闸阀
  • Z941H电动法兰闸阀
  • Z941H电动法兰闸阀
  • Z941H电动法兰闸阀

Z941H电动法兰闸阀

品牌:三精阀门

阀门型号:Z941H,Z941W

通径规格:DN50-DN600

结构形式:直通式

阀体材质:铸钢WCB、不锈钢304、不锈钢316

公称压力:PN16、PN25、PN40、PN64

适用温度:-40℃~450℃

应用范围:工业、水、蒸汽、油品、污水

产品特点:流体阻力小,稳定可靠,受压力强,安装方向不受限制



上一个产品:PZ973H电动刀型闸阀
分享到:

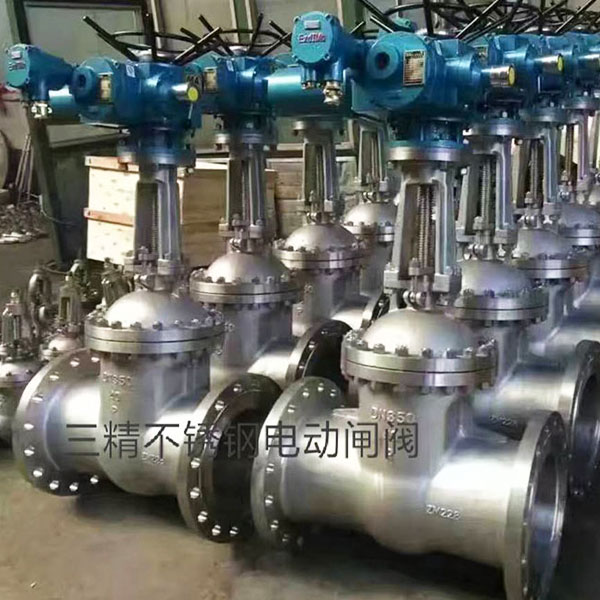

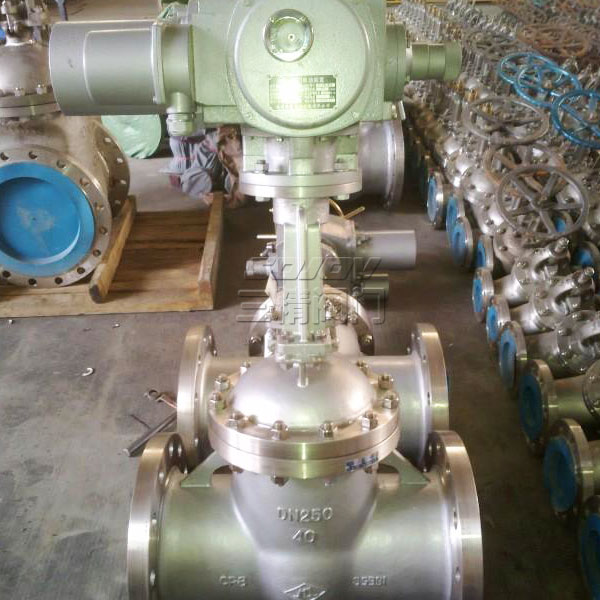

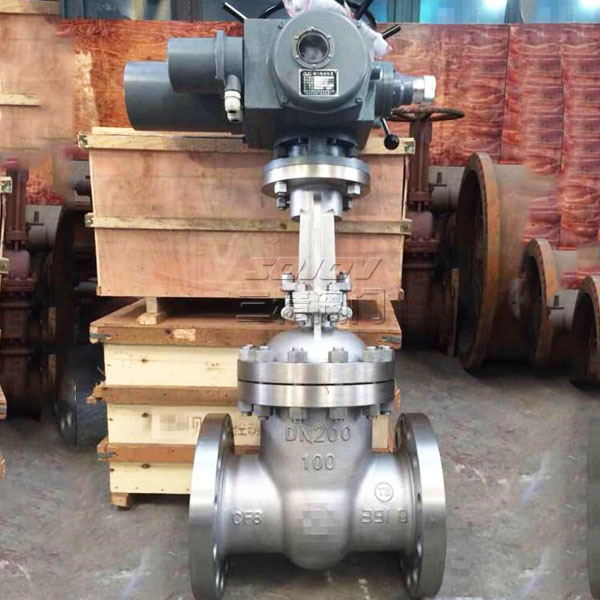

三精阀门Z941H电动法兰闸阀可定制Z941H电动法兰闸阀



电动法兰闸阀概述

电动法兰闸阀(Z941H)由不锈钢法兰闸阀与电动执行器组成,在管路中使用时稳定可靠,所以在高压管路上常采用法兰闸阀。电动法兰闸阀是一种远程自动控制闸阀,通过电源驱动由阀杆带动阀杆做升降运动,从而控制闸阀的开启和关闭,适用于公称压力PN1.6~16.0MPa,工作温度≤-29℃~550℃的各种工况系统管路上,主要用来截断或接通作用,一般不建议用来调节介质流量。

电动法兰闸阀优点

1、流体阻力小,阀体内部介质通道是直通的,介质流经闸阀时不改变其流动方向。

2、密封面介质的冲刷和侵蚀小。

3、形体简单,制造工艺性好,使用范围广。

4、启闭较胜利,启闭时闸板运动方向与介质流动方向相垂直。

5、介质的流动方向一般不受限制,介质可从闸阀的两侧任意方向流过。

电动法兰闸阀设计标准

设计制造:GB/T12234-89

结构长度:GB/T12221-89

法兰连接尺寸:JB/T79-94

阀门检查和试验:GB/T13927-9

电动法兰闸阀性能规范

试验压力(MPa) :1.6 2.5 4.0 6.4

强度试验(MPa):2.4 3.75 6.0 9.6

密封试验(MPa):1.76 2.75 4.4 7.04

低压密封试验(MPa):0.6MPa

电动法兰闸阀技术参数

公称通径 DN50-DN600mm
阀体形式 直通铸造体
公称压力 国标PN1.6、2.5、4.0、6.4 MPa
连接形式 法兰连接
控制方式 电动控制(电源驱动)
阀体材质 WCB、CF8、CF3、CF8M、CF3M
环境温度 -20~+60℃、环境湿度:≤90%


产品用途



Z941H电动法兰闸阀
