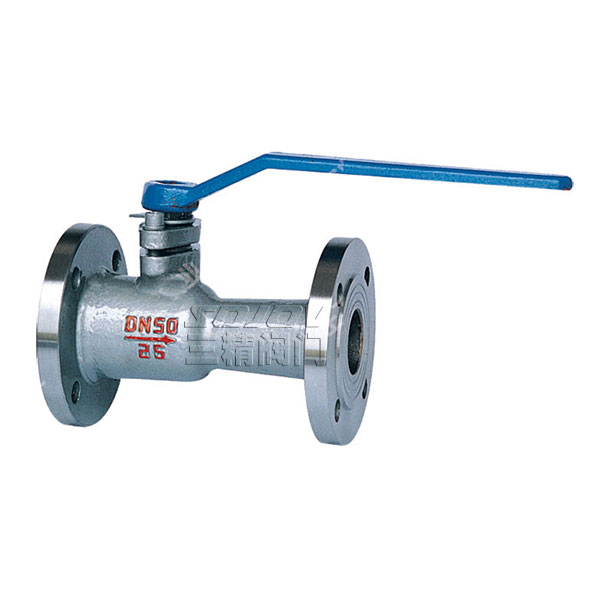

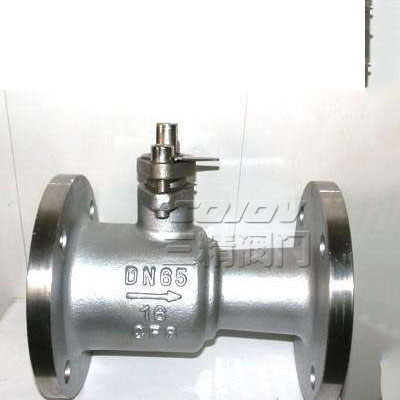

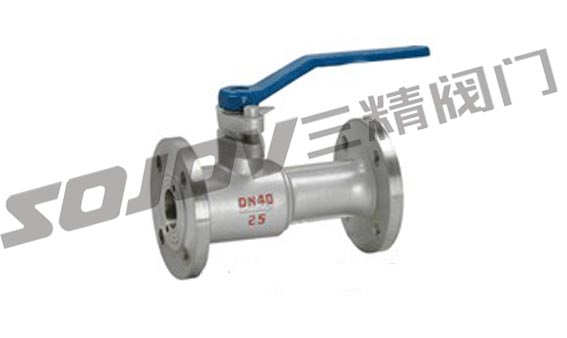

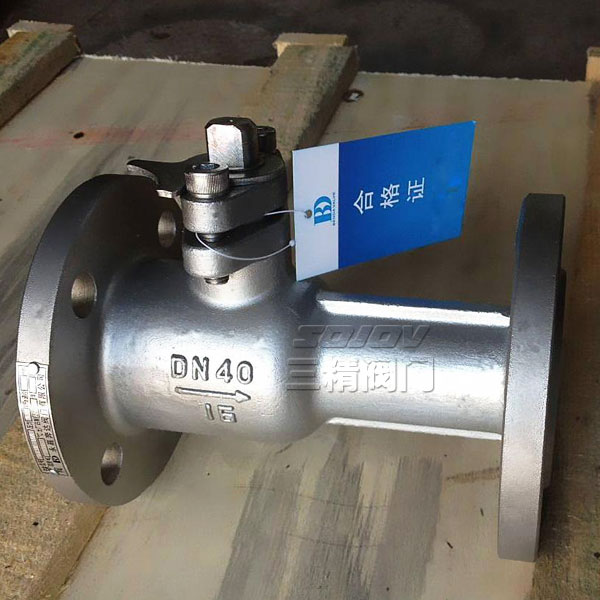

Q41PPL不锈钢整体高温球阀
  • Q41PPL不锈钢整体高温球阀
  • Q41PPL不锈钢整体高温球阀
  • Q41PPL不锈钢整体高温球阀
  • Q41PPL不锈钢整体高温球阀

Q41PPL不锈钢整体高温球阀

不锈钢整体高温球阀概述三精公司设计整体高温球阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点,“三精”牌高温球阀与截止阀、柱塞阀、排污阀,结构长度相符,扩大了球阀使用范围,广泛用于石油、化工、橡胶、造纸、制药等行业,可替代截止阀、柱塞阀、快速排污阀。适用介质:水、蒸汽、导热油等酸类,使用温度:≤350℃
分享到:

三精阀门

Q41PPL不锈钢整体高温球阀可定制

Q41PPL不锈钢整体高温球阀




产品概述

 三精公司设计整体高温球阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点,“三精”牌高温球阀与截止阀、柱塞阀、排污阀,结构长度相符,扩大了球阀使用范围,广泛用于石油、化工、橡胶、造纸、制药等行业,可替代截止阀、柱塞阀、快速排污阀。适用介质:水、蒸汽、导热油等酸类,使用温度:≤350℃

产品介绍



性能参数

型号 公称压力
(MPa)
强度试验压力
(MPa)
密封试验压
(MPa)
适用温度
(℃)
适用介质
QJ41M/F-16C 1.6 2.4 1.8 -28~+300 (M/F) 导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质
QJ41M/F-16C 2.5 3.8 2.8 -28~+350 (PPN)

主要零部件材料:

序号 零部件名称 材料
1 阀体 球墨铸铁、碳素钢、铸不锈钢
2 密封圈 (M/F)高强度耐磨碳结石墨≤300℃ (PPN)对莅聚苯、温度≤350℃
3 不锈钢
4 填料 聚四氟乙烯
5 填料压盖 QT450-10球墨铸铁
6 阀杆 碳素钢、铬不锈钢
7 手柄 碳钢

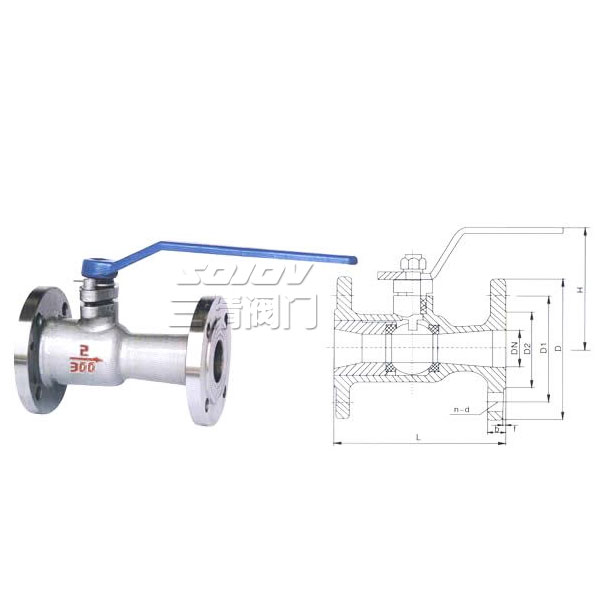

主要技术参数

型号 规格 尺寸
L D D 1 D 2 z-φd H b
QJ41M/F-16 15 130 95 65 45 4-14 85 14
20 150 105 75 55 4-14 95 16
25 160 115 85 65 4-14 103 16
32 180 135 100 78 4-18 105 18
40 200 145 110 85 4-18 120 18
50 230 160 125 100 4-18 195 20
65 290 180 145 120 4-18 195 20
80 310 195 160 135 8-18 215 22
100 350 215 180 155 8-18 253 24

结构特点及作用原理

该型阀门中的球体、密封圈采用了特殊的加工工艺和最新密封材料,使球体表面粗糙度和圆度达到标准要求,从而提高了密封性能和使用寿命、耐高温的能力。   顺时板动手柄带动阀杆驱动球体旋转,使介质顺利通过。 高温球阀的主要特点是本身结构紧凑,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等,在各行业得到广泛的应用。球阀阀体可以是整体的,也可以是组合式的。

订货须知

一、①不锈钢整体高温球阀产品名称与型号②不锈钢整体高温球阀口径③不锈钢整体高温球阀是否带附件以便我们的为您正确选型④不锈钢整体高温球阀的使用压力⑤不锈钢整体高温球阀的使用介质的温度。
二、若已经由设计单位选定三精公司的不锈钢整体高温球阀型号,请按电动固定球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精公司专家为您审核把关。
感谢您访问我们的网站【http://www.cnsjv.com三精公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

售后服务承诺

对于贵公司在三精阀门订购阀门产品,我厂在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复最快解决问题。
