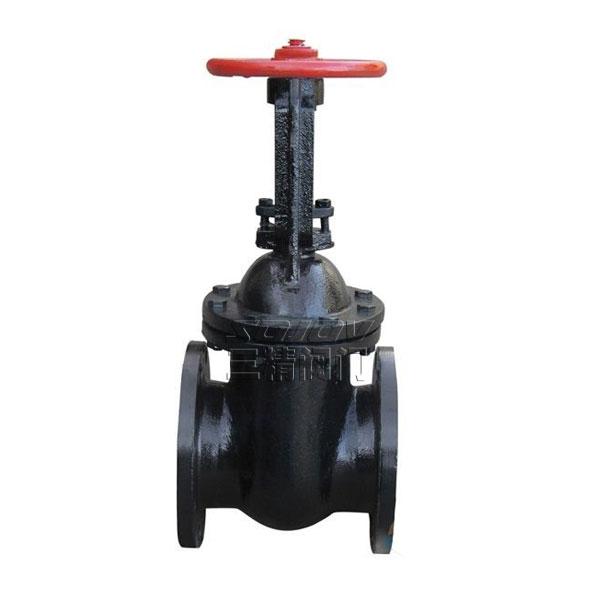

Z44T暗杆楔式闸阀
明杆闸阀型号：Z44T
公称通径：50MM-1200MM
暗杆楔式闸阀 使用压力：1.0MPA -1.6MPA
连接方式：法兰连接
形式：手动
暗杆楔式闸阀 主要功能：起开关作用
使用介质：水工业管道
材质：铸铁
标准：机械部标准或定做非标
明杆闸阀
|
明杆闸阀 型号：Z44T |
明杆闸阀 公称通径：50MM-1200MM |
暗杆楔式闸阀 使用压力：1.0MPA -1.6MPA |
|
明杆闸阀 连接方式：法兰连接 |
明杆闸阀 形式：手动 |
暗杆楔式闸阀 主要功能：起开关作用 |
|
明杆闸阀 使用介质：水工业管道 |
暗杆楔式闸阀 材质：铸铁 |
暗杆楔式闸阀 标准：机械部标准或定做非标 |
明杆闸阀主要技术参数
|
型号 |
公称压力MPa |
试验压力MPa |
工作 |
使用 |
||
|
强度 |
密封（液） |
低压密封（气） |
||||
|
Z44W-10 |
1.0 |
1.5 |
1.1 |
0.6 |
≤80℃ |
水、蒸汽、油 |
|
Z44T-10 |
||||||
明杆闸阀主要零件材料
|
型号 |
阀体 |
阀盖 |
闸板 |
阀杆螺母 |
阀杆 |
填料 |
|
Z44W-10 |
灰铸铁 |
灰铸铁 |
铜 |
碳钢、不锈钢 |
油浸石棉盘根 |
|
|
Z44T-10 |
灰铸铁 |
|||||
明杆闸阀主要外形尺寸
|
口 径 |
Z44T/W-10 |
|||
|
L |
D |
H |
D0 |
|
|
40 |
165 |
145 |
295 |
160 |
|
50 |
180 |
160 |
325 |
180 |
|
65 |
195 |
180 |
380 |
180 |
|
80 |
210 |
195 |
420 |
200 |
|
100 |
230 |
215 |
520 |
200 |
|
125 |
255 |
245 |
610 |
240 |
|
150 |
280 |
280 |
710 |
240 |
|
200 |
330 |
335 |
915 |
320 |
|
250 |
380 |
390 |
1095 |
320 |
|
300 |
420 |
445 |
1275 |
400 |
|
350 |
450 |
500 |
1500 |
400 |
|
400 |
480 |
565 |
1760 |
500 |
|
450 |
510 |
615 |
1920 |
500 |
|
500 |
540 |
670 |
2170 |
720 |
|
600 |
600 |
780 |
- |
- |
|
700 |
660 |
895 |
- |
- |
|
800 |
720 |
1010 |
- |
- |
|
900 |
780 |
1110 |
- |
- |
|
1000 |
840 |
1220 |
- |
- |
|
1200 |
960 |
1450 |
- |
- |
闸阀订货主要事项：
闸阀介质压力等级内泄漏率阀门尺寸连接方式标准最大耐温最大耐压最大流量/每小时,闸阀阀体材质转动方式（手柄/蜗轮）内部阀体结构闸阀工作原理安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com】
