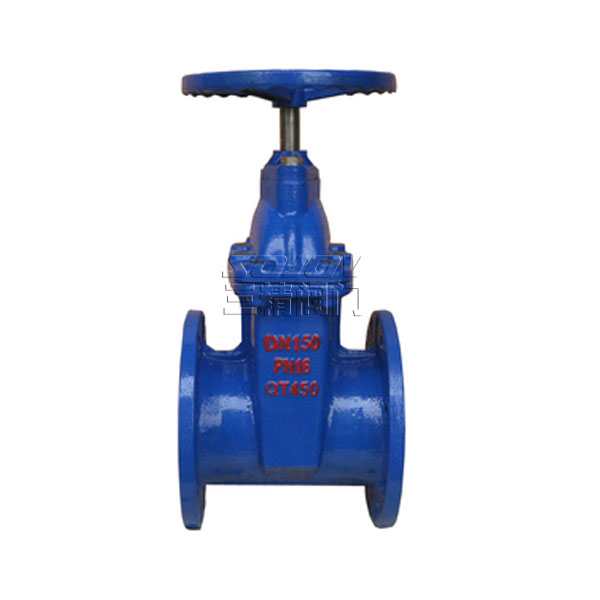

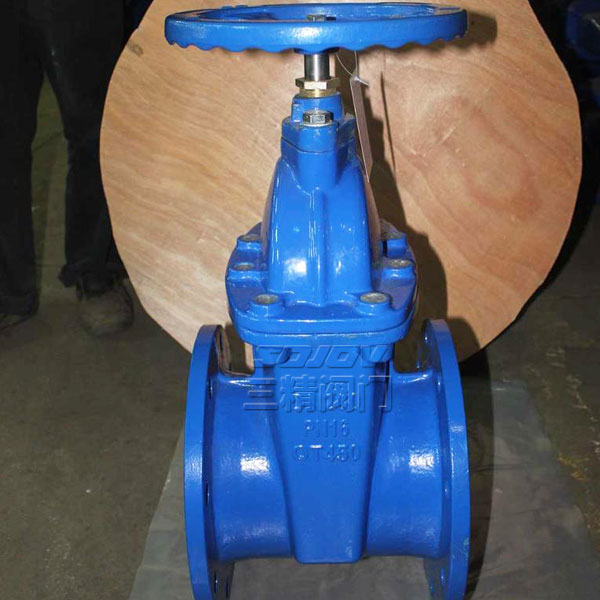

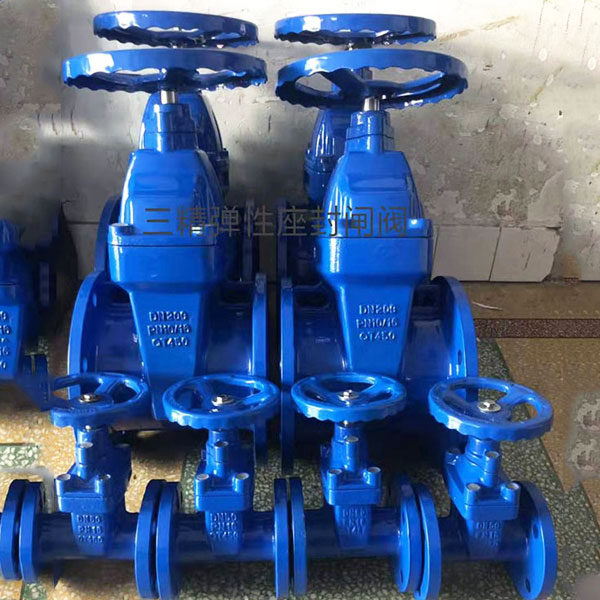

Z45X弹性座封闸阀
  • Z45X弹性座封闸阀
  • Z45X弹性座封闸阀
  • Z45X弹性座封闸阀
  • Z45X弹性座封闸阀

Z45X弹性座封闸阀

弹性座封闸阀设计与制造按:GB12232弹性座封闸阀结构长度与法兰连接尺寸按:GB12380JISB2002弹性座封闸阀结构与实验按:GB/T13927
上一个产品:波纹管闸阀
分享到:

三精阀门Z45X弹性座封闸阀可定制Z45X弹性座封闸阀





弹性座封闸阀规格及类别,应符合管道设计文件的要求

弹性座封闸阀的型号应注明依据的国标编号要求。若是企业标准,应注明型号的相关说明。

弹性座封闸阀工作压力,要求≥管道的工作压力,在不影响价格的前提下,阀门可承受的工压应大于管道实际的

弹性座封闸阀制造标准,应说明依据的国标编号,若是企业标准,采购合同上应附企业文件。本类阀门在管道

弹性座封闸阀 型号:Z45X

弹性座封闸阀 公称通径:50MM-1200MM

弹性座封闸阀 使用压力:1.6MPA -2.5MPA

弹性座封闸阀 连接方式:法兰连接

弹性座封闸阀 形式:手动

弹性座封闸阀 主要功能:起开关作用

弹性座封闸阀 使用介质:水工业管道

弹性座封闸阀 材质:    铸铁  铸钢  不锈钢

弹性座封闸阀 标准:机械部标准或定做非标

弹性座封闸阀的特点:

重量轻:本体采用高级球墨铸铁制成,重量较传统闸阀重量减轻约20%-30%,安装维修方便。

平底式闸痤:传统的闸阀往往在通水洗管后即因外物诸如石头、木块、水泥、铁屑、杂物等淤积于阀底凹槽内,容易造成无法关闭紧密形成漏水现象,弹性座填封闸阀底部采用与水管相同的平底设计,不易造成杂物淤积,使流体畅通无阻。

整体包胶:闸板采用高品质的橡胶进行整体内、外包胶,欧洲一流的橡胶硫化技术使得硫化后的闸板能够保证精确的几何尺寸,且橡胶与球墨铸闸板接着牢靠,不易脱落及弹性记忆佳。

精铸阀体:阀体采用精密铸造,精确的几何尺寸使得阀体内部无需任何精加工即可保证阀门的密封性。嵌入式铜螺母:

铜螺母与弹性闸板采用嵌入式接合,使二者紧密结合成为一体,不因水流动造成震动而产生松动或损坏现象。

耐腐蚀:阀体采用粉体环氧树脂涂装,可纺止阀体的腐蚀及生锈并可用于污水系统。

不易碎裂:以往传统铸铁闸阀常因外物击中,碰撞或重压而造成断裂等现象。由于本体改用球墨铸铁,此种情形已可大幅度减少。

“O”型环密封圈:由于阀杆采用三“O”型环密封圈密封设计,可减少关闭时的摩擦阻力,大幅减少漏水现象及可以不停水施工更换密封圈。

有助生饮:由于阀体内部以无毒性环氧树脂涂装,阀门的内外表面均以橡胶完全披覆而不至于出现生锈或腐蚀现象,可供生饮。

弹性座封闸阀标准规范

弹性座封闸阀设计与制造按:GB12232   弹性座封闸阀结构长度与法兰连接尺寸按:GB12380 JISB2002  弹性座封闸阀结构与实验按:GB/T13927

弹性座封闸阀主要尺寸及重量

型号 公称口径DNmm L D1 D Z-Φd H
1.0MPa 1.6MPa 1.0MPa 1.6MPa
RVC(H)X
Z45X
Z41X
50 180 125 165 4-Φ18 268
65 190 145 185 4-Φ18 296
80 240 160 200 8-Φ18 340
100 250 180 235 8-Φ18 367
125 254 210 250 8-Φ18 424
150 280 240 290 8-Φ23 515
200 300 295 340 8-23 12-23 550
250 380 350 355 410 12-23 12-25 685
300 400 400 410 460 12-23 12-25 760
350 430 460 470 520 16-23 16-25 845
400 406 515 525 580 16-26 16-30 945
450 432 565 585 640 20-26 20-30 1020
500 457 620 650 715 20-26 20-34 1140
600 508 725 770 840 20-30 20-36 1320

闸阀订货主要事项:

闸阀介质压力等级内泄漏率阀门尺寸连接方式标准最大耐温最大耐压最大流量/每小时,闸阀阀体材质转动方式(手柄/蜗轮)内部阀体结构闸阀工作原理安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com】
