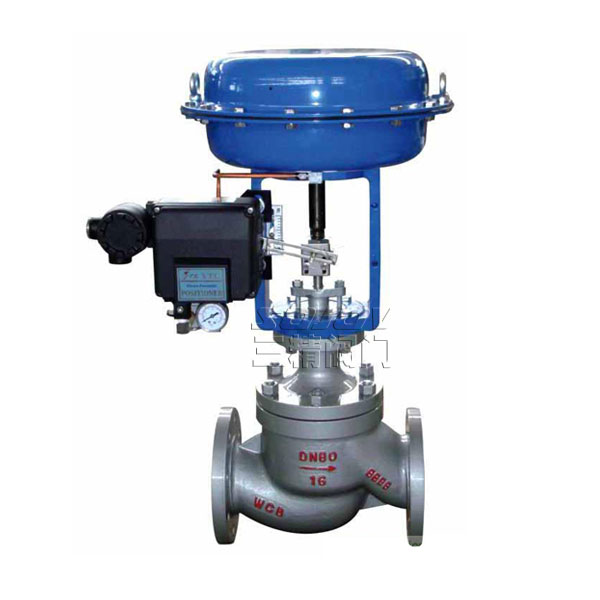

SZXP气动薄膜直通单座调节阀

三精阀门

SZXP气动薄膜直通单座调节阀可定制

SZXP气动薄膜直通单座调节阀




SZXP气动薄膜直通单座调节阀

气动调节阀型号:SZXP

气动调节阀公称通径:25MM-400MM

气动调节阀使用压力:1.6MPA -10MPA

气动调节阀 连接方式:法兰连接

气动调节阀形式:控制压力,可手动调节

气动调节阀主要功能:控制流量

气动调节阀介质:各种介质

气动调节阀材质:WCB铸钢   不锈钢

气动调节阀标准:机械部标准或定做非标

SZXP气动薄膜直通单座调节阀概述

 SZXP气动薄膜直通单座调节阀采用顶导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、充体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质,工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前后压差不大的工作场合。

气动薄膜直通单座调节阀产品的标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64;阀体口径范围DN20~200。适用流体温由-200℃~560℃范围内多种档次。泄漏量标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。

气动薄膜直通单座调节阀主要零件材料

阀体、阀盖:HT200,ZG230-450,ZG1Cr18Ni9Ti

阀芯、阀座:1Cr18Ni9Ti,司太莱合金堆焊

软密封阀芯:增强聚四氟乙烯

填料:聚四氟乙烯,柔性石墨

波纹管:1Cr18Ni9Ti

垫片:橡胶石棉板、10、1Cr18Ni9Ti、石棉缠绕垫片

膜盖:A3

波纹膜片:丁晴橡胶夹增强涤纶织物

弹簧:60SIMN

阀杆、推杆:2Cr13、1Cr18Ni9Ti

衬套:2Cr13

气动薄膜直通单座调节阀主要技术参数


公称通径DN(mm)

20

25

32

40

50

65

80

100

125

150

200

(10)

(12)

(15)

(20)

额定流量系数

KV

直线

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

等百分比

1.6

2.5

4.0

6.3

10

16

25

40

63

100

160

250

400

630

额定行程L(mm)

16

25

40

60

膜片有效面积Ae(cm2)

280

400

600

1000

信号范围Pr(KPa)

20~100、40~200

气源压力Ps(MPa)

0.14~0.4

固有流量特性

直线、等百分比

固有可调比

50

允许泄漏量

硬阀座:IV级(10-4阀额定容量)软阀座:VI级

公称压力PN(MPa)

1.0、1.6、4.0、6.4

工作温度t(℃)

常温型

-20~200、-40~240、-60~250

散热型

-40~450、-60~450

高温型

450~560

低温型

-60~-100、-100~-200、-200~-250

调节阀订货须知

用户的订货时需提供调节阀介质,调节阀阀前压力,阀后设定压力,最大流量/每小时,压差/流量对应比,确定阀门尺寸/连接方式标准最大行程开启行程流量调节比压力波动(精度)压力/温度对应比,最大耐温,阀体材质开关状态(通断电),压力等级,内泄漏率内部阀体结构/调节阀工作原理/调节阀安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关感谢您访问我们的网站【http://www.cnsjv.com三精阀门公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。



相关调节阀系列
SZZCP型自力式压力调节阀 SZZWP自力式温度调节阀 SZXP气动薄膜直通单座调节阀 气动精小型薄膜调节阀
SZDLN电子式电动调节阀 SZAZP电动单座调节阀 电子式电动三通调节阀 SZDLP电子式电动调节阀
氮封装置 SZXT气动薄膜隔膜调节阀 气动薄膜调节阀 SZRQM智能型电动调节阀
气动三通调节阀

三精阀门售后服务承诺

对于贵公司在三精阀门订购阀门产品,我厂在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复最快解决问题。
