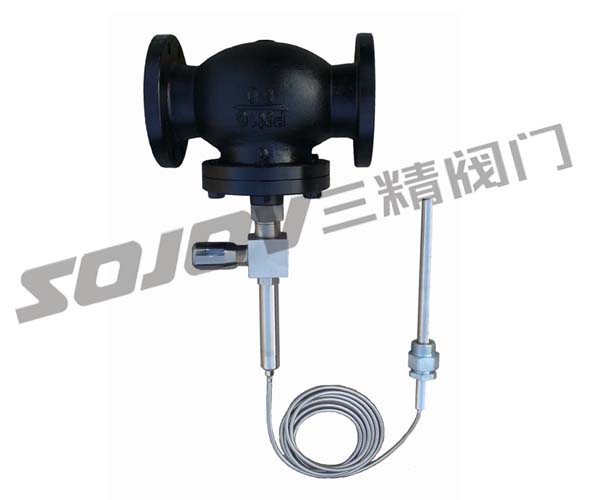

SZZWP自力式温度调节阀概述
SZZWP自力式温度调节阀主要由控制阀及温控器组成，是一种无需 外来能源而依靠被控介质自身的温度变化进行自动调节的节能产品。主要适用于非 腐蚀性气体、蒸汽、热水、油等介质的各种换热器中的温度自动控制，广泛应用在 城市供热、供暖系统及石化、印染、制药、锅炉等工业部门。
自力式温度调节阀由公称压力PN16、40，公称通径15～200mm，温度调节范围从0到 270℃，多种多样的品种可供选择。
|
自力式温度调节阀型号：SZZWP |
自力式温度调节阀公称通径：25MM-400MM |
自力式温度调节阀 使用压力：1.6MPA -10MPA |
|
自力式温度调节阀连接方式：法兰连接 |
自力式温度调节阀形式：控制压力,可手动调节 |
自力式温度调节阀主要功能：控制压力 |
|
自力式温度调节阀介质：各种介质 |
自力式温度调节阀材质：WCB铸钢 不锈钢 |
自力式温度调节阀标准：机械部标准或定做非标 |
自力式温度调节阀主要零件材料
阀 体：ZG230—450、ZGCr18Ni12MoTi、ZG1Cr18Nli9Ti
阀 座：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
阀 芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
波纹管套：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
平衡波纹管：1Cr18Ni9Ti
温 包：H62、1Cr18Ni9Ti
毛细管：H62、1Cr18Ni9Ti
接 头：35、1Cr18Ni9Ti
自力式温度调节阀主要技术参数
|
公称通径DN（mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
公称压力PN（MPa） |
1.6、4.0 |
||||||||||||
|
额定流量 |
单座 |
5 |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
|
双座 |
|
|
12 |
22 |
33 |
53 |
83 |
132 |
209 |
330 |
528 |
836 |
|
|
套筒 |
|
|
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
|
|
额定行程L（mm） |
6 |
8 |
10 |
14 |
20 |
35 |
|||||||
|
允许最大压差（MPa） |
1.6 |
1.5 |
0.5 |
||||||||||
|
温度调节范围（℃） |
0～70、50～120、100～170、150～220、200～270 |
||||||||||||
|
调节精度（%） |
±5 |
||||||||||||
|
允许超载值（℃） |
分别为上述温度调节范围上限加50 |
||||||||||||
|
使用环境温度（℃） |
-40～+80 |
||||||||||||
|
安装接头 |
G1" |
||||||||||||
|
毛细管长度（m） |
3、5、8 |
||||||||||||
|
允许泄漏量 |
硬密封(1/h) |
双座、套筒：5×10-3×阀额定容量（Ⅱ级）、单座：10-4×阀额定容量（Ⅳ级) |
|||||||||||
|
软密封(m1/min) |
0.15 |
0.15 |
0.15 |
0.30 |
0.30 |
0.45 |
0.60 |
0.90 |
1.70 |
4.0 |
4.0 |
6.75 |
|
调节阀订货须知
用户的订货时需提供调节阀介质,调节阀阀前压力,阀后设定压力,最大流量/每小时,压差/流量对应比,确定阀门尺寸/连接方式标准最大行程开启行程流量调节比压力波动（精度）压力/温度对应比,最大耐温,阀体材质开关状态（通断电）,压力等级,内泄漏率内部阀体结构/调节阀工作原理/调节阀安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关感谢您访问我们的网站【http://www.cnsjv.com三精阀门公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
