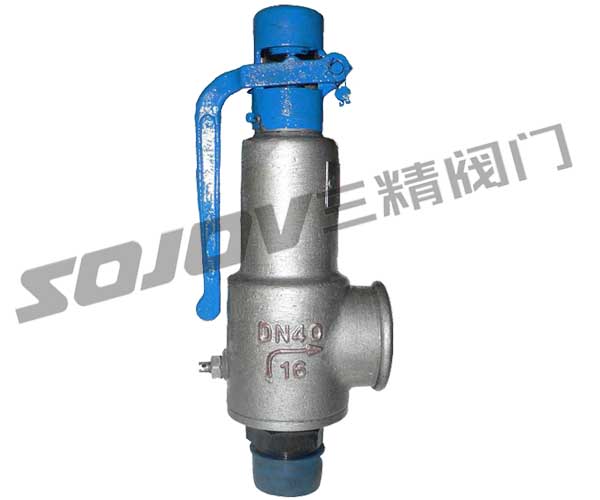

A27H弹簧微启式安全阀

三精阀门A27H弹簧微启式安全阀可定制A27H弹簧微启式安全阀







A27H弹簧微启式安全阀(蒸汽安全阀,气体安全阀,空气安全阀,外螺纹安全阀)

A27H弹簧微启式安全阀适用于工作温度≤200℃的水、空气、蒸气等介质的设备或管路上。A27Y适用于工作温度≤200℃有腐蚀性介质的设备或管路上,作为超压保护装置。

外螺纹安全阀型号:A27H 外螺纹安全阀公称通径:15MM-80MM 外螺纹安全阀 使用压力:1.6MPA -4.0MPA
外螺纹安全阀  连接方式:外螺纹连接 外螺纹安全阀  形式:弹簧式 外螺纹安全阀主要功能:泄压保护作用
外螺纹安全阀  使用介质:蒸汽 外螺纹安全阀 材质:铸钢.不锈钢 外螺纹安全阀标准:机械部标准或定做非标

主要零部件材料

 NO.

零件名称

A27H材料

A27W-P材料

A27W-R材料

1

阀体

HT350

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

2

阀座

35

ZG1Cr18Ni9Ti

ZG1Cr18Ni9Ti

3

调节圈

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

4

阀瓣

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

5

弹簧

50CrVA

50CrVA包覆氟塑料

50CrVA包覆氟塑料

6

阀杆

2Cr13

2Cr13

1Cr18Ni9Ti

7

调整螺杆

45

2Cr13

1Cr18Ni9Ti

8

保护罩

ZG200-400

ZG200-400

1Cr18Ni9Ti


密封面材料

堆焊D507

堆焊Co基硬质合金

外形尺寸和连接尺寸

公 称通径

尺寸

do

Rc

L

L1

G

H

15

10

1/2"

40

65

1/2"

135

20

15

3/4"

45

70

3/4"

140

25

20

1"

45

76

1"

155

32

25

11/4"

55

85

11/4"

170

40

32

11/2"

55

85

11/2"

310

50

40

2"

67

100

2"

322

65

50

21/2"

76

112

21/2"

344

80

65

3"

110

135

3"

395

订货主要事项

安全阀介质, 压力等级,开启方式(全启/微启)设定起跳压力,确定阀门尺寸,连接方式,标准最大耐温,释放流量/每小时,阀体材质,内部阀体结构,工作原理,安装说明等相关技术资料.安全阀 选型主要依据就是(起跳压力及整齐压力流量温度)口径一般设计院会给出,而实际上通过蒸汽压力,流量及起跳压力,可以推测出安全阀的尺寸.一般会比设计院所选出的口径小一号.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com】

售后服务承诺

对于贵公司在三精阀门订购阀门产品,我厂在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复最快解决问题。
