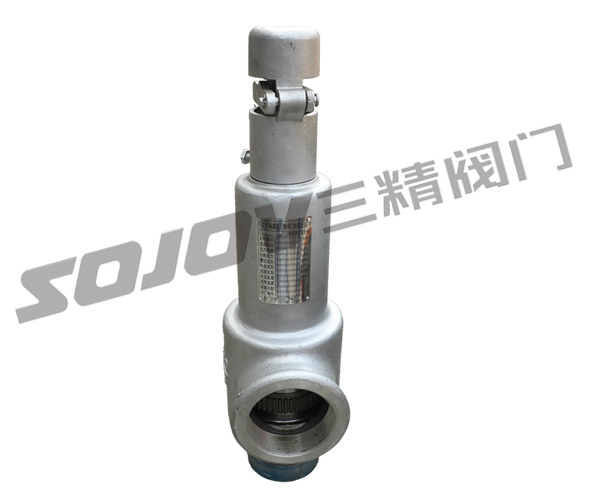

A28H全启式外螺纹安全阀

三精阀门A28H全启式外螺纹安全阀可定制A28H全启式外螺纹安全阀





A28H螺纹安全阀适用于工作温度≤200℃的空气、蒸汽、水、氮氢混合气等介质的设备或管路上,A28Y-P/10R8螺纹安全阀适用于工作温度≤200℃有腐蚀性介质的设备或管路上,作为超压保护装置

安全阀型号:A28H 安全阀公称通径:15MM-80MM 安全阀 使用压力:1.6MPA -4.0MPA
安全阀  连接方式:外螺纹连接 安全阀  形式:弹簧式 安全阀主要功能:泄压保护作用
安全阀  使用介质:蒸汽 安全阀 材质:铸钢.不锈钢 安全阀标准:机械部标准或定做非标

螺纹安全阀主要零部件材料

NO.

零件名称

A28H材料

A28Y-P材料

A28Y-R8材料

1

阀体

HT200

ZG1Cr18Ni9Ti

CF8M

2

阀座

35

ZG1Cr18Ni9Ti

CF8M

3

调节圈

2Cr13

1Cr18Ni9Ti

316

4

阀瓣

2Cr13

1Cr18Ni9Ti

316

5

弹簧

50CrVA

50CrVA包覆氟塑料

50CrVA包覆氟塑料

6

阀杆

2Cr13

2Cr13

316

7

调整螺杆

45

2Cr13

316

8

保护罩

ZG200-400

ZG200-400

CF8M


密封面材料

堆焊D507

堆焊Co基硬质合金

螺纹安全阀外形尺寸和连接尺寸

公称通径

尺寸

do

Rc

G

L

L1

H

15

10

1/2"

3/4"

37

62

189

20

12

3/4"

1"

40

65

196

25

15

1"

11/4"

45

72

277

32

20

11/4"

11/2"

55

85

312

40

25

11/2"

2"

67

100

322

50

32

2"

21/2"

76

112

348

65

40

21/2"

3"

110

135

370

80

60

3"

4"

110

145

410

安全阀订货主要事项

安全阀介质, 压力等级,开启方式(全启/微启)设定起跳压力,确定阀门尺寸,连接方式,标准最大耐温,释放流量/每小时,阀体材质,内部阀体结构,工作原理,安装说明等相关技术资料.安全阀 选型主要依据就是(起跳压力及整齐压力流量温度)口径一般设计院会给出,而实际上通过蒸汽压力,流量及起跳压力,可以推测出安全阀  的尺寸.一般会比设计院所选出的口径小一号.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com】

售后服务承诺

对于贵公司在三精阀门订购阀门产品,我厂在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复最快解决问题。


产品用途



A28H全启式外螺纹安全阀生产环境售后服务
