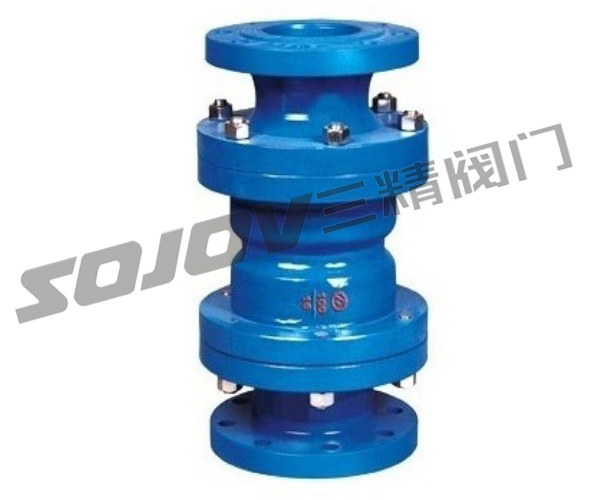

Y43X固定比例式减压阀

三精阀门Y43X固定比例式减压阀可定制Y43X固定比例式减压阀



Y43X固定比例式减压阀

固定比例式减压阀概述

比例式减压阀,外形美观、质量可靠,比例准确,工作平稳,既减动压也减静压。该阀利用阀体内部活塞两端不同截面积产生的压力差,改变阀后的压力,达到减压目的。减压阀的减压比例是:2∶1,3∶1,4∶1,3∶2,5∶2等,亦可根据用户的要求设计特殊比例的减压阀。

比例式减压阀型号:Y43X 比例式减压阀 公称通径:25MM-200MM 比例式减压阀    使用压力:1.6MPA
比例式减压阀   连接方式:法兰连接 比例式减压阀 形式:弹簧式 比例式减压阀 主要功能:起减压保护作用
比例式减压阀 使用介质:水管道 比例式减压阀 材质:铸铁,铸钢,黄铜 比例式减压阀 标准:机械部标准或定做非标


固定比例式减压阀主要技术参数

适用介质
水、气体
适用温度
≤90℃
压力误差
≤8%
最小开启压力
2∶1
0.2MPa
3∶1
0.3MPa
连接形式
法兰、内螺纹
主要零件材料
阀体
锡青铜
不锈钢
铸铁
内件
锡青铜
不锈钢
锡青铜或不锈钢

固定比例式减压阀主要外形尺寸

法兰连接尺寸PN1.0MPa按GB4216.4-84标准,PN1.6MPa按GB4213.5-84标准

公称通径DN(mm)
A
D3
25
232
115/125
32
246
140/150
40
256
150/155
50
270
165/175
65
306
185/200
80
320
210/230
100
340
240/265
125
400
275/300
150
429
310/350
200
358
355/400

型号
公称压力
公称通径DN(mm)
L

YB43X-10T

(B型)

1.0
50
85
65
102
80
122
100
140
125
160
150
178
200
230

YB43X-16T

(B型)

1.6
50
85
65
102
80
122
100
140
125
160
150
178
200
230


公称通径DN(mm)
尺寸(mm)
C
L
D
15
1/2"
80
50
20
3/4"
80
50
25
1"
90
54
32
1 1/4"
100
60
40
1 1/2"
110
68
50
2"
120
80

减压阀订货注意事项:

减压阀选型时应提供口径,使用介质,阀前压力,阀后压力,阀后设定压力,最大流量/每小时,确定阀门尺寸,连接方式,标准,最

大行程,开启行程,流量调节比,压力波动(精度)压力,温度对应比,最大耐温,阀体材质,压力等,内泄漏率,内部阀体结构,工

作原理,安装说明等相关技术资料.

当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的 三精阀门 公司专家为您审核把关.
