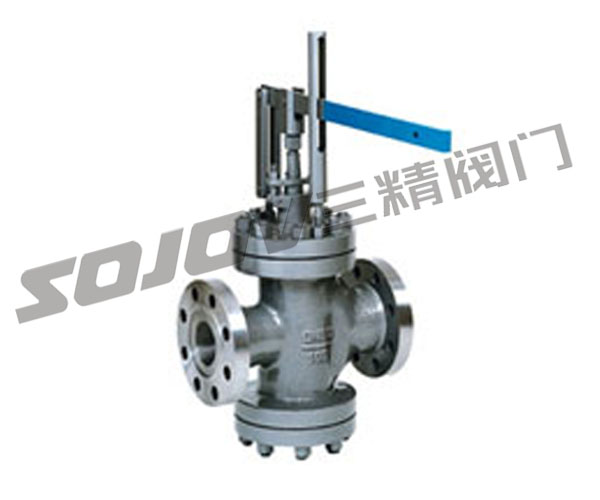

Y45Y杠杆式蒸汽减压阀

三精阀门Y45Y杠杆式蒸汽减压阀 可定制Y45Y杠杆式蒸汽减压阀



Y45H/Y-64.Y45H/Y-100杠杆式蒸汽减压阀

蒸汽减压阀型号:Y45H  Y45Y 蒸汽减压阀公称通径:50MM-400MM 蒸汽减压阀   使用压力:6.4MPA-10MPA
蒸汽减压阀 连接方式:法兰连接 蒸汽减压阀   形式:杠杆式 蒸汽减压阀  主要功能:起减压保护作用
蒸汽减压阀  使用介质:蒸汽管道 蒸汽减压阀材质:铸钢.铬钼钢 蒸汽减压阀标准:机械部标准或定做非标



杠杆式蒸汽减压阀用途

杠杆式蒸汽减压阀主要配套在减温压装置上,起到调节压力的作用,减压比一般用O.6较合适,选用DKJ一31O电动执行装置,DN500阀选用DKJ一51O电动执行装置较合适。

杠杆式蒸汽减压阀的主要零件材料

零件名称

阀体、阀盖

阀杆

阀瓣

阀座

Y45H/Y-64

Y45H/Y-100

WCB

38CrMoAlA

2Cr13

1Crl8Ni9Ti

Y45H/Y-64I

Y45H/Y-100I

ZG20CrMo

1Crl8Ni9Ti

杠杆式减压阀的主要外形尺寸法兰连接尺寸

按JB/T79-94标准

公称压力PN(MPa)

公称通径

尺    寸mm

6.4

10.O

DN(mm)

H

H1

L

L1

L2

50

515

200

565

150

150

80

555

220

650

190

190

100

582

245

800

200

200

125

650

293

800

210

210

150

654

318

800

225

225

200

725

355

800

250

250

250

750

390

800

275

275

300

918

475


355

395

400

1080

660

1000

400

550

减压阀订货注意事项:

减压阀选型时应提供口径,使用介质,阀前压力,阀后压力,阀后设定压力,最大流量/每小时,确定阀门尺寸,连接方式,标准,最大行程,开启行程,流量调节比,压力波动(精度)压力,温度对应比,最大耐温,阀体材质,压力等,内泄漏率,内部阀体结构,工作原理,安装说明等相关技术资料.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的 三精阀门 公司专家为您审核把关.感谢您访问我们的网站【http://www.cnsjv.com】
