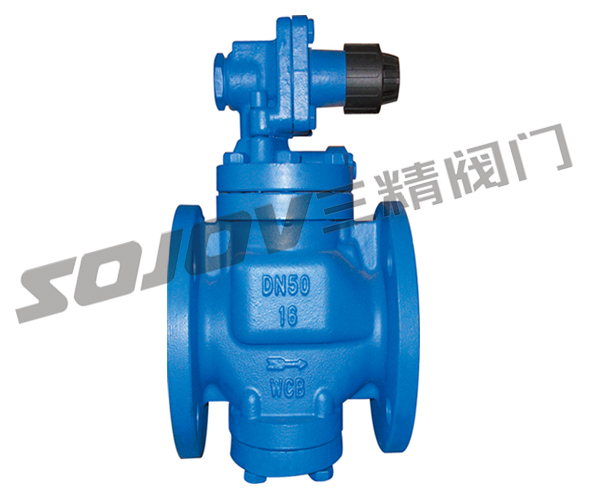

YG43H/Y高灵敏度蒸汽减压阀
蒸汽减压阀结构特点和用处
高灵敏度蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
高灵敏度蒸汽减压阀在普通减压阀基础上做了以下改进，加大了活塞面积，改变了节流结构，改变了密封形式，改进了导阀结构和调节弹簧形式，从而从以下几方面提高了产品的性能。
高灵敏度蒸汽减压阀提高了对出口压力变化的传感效能，提高了灵敏度，大大降低了因上游压力变化，流量变化等因素引起的压力偏差。改善了流线分布，降低了噪声。改进了密封面结构，延长了密封面寿命。本产品主要用于蒸汽管路，适用于进口压力变化大，流量变化大的蒸汽管路
| 蒸汽减压阀型号：YG43H | 蒸汽减压阀 公称通径：15MM-80MM | 蒸汽减压阀 使用压力：1.6MPA-2.5MPA |
| 蒸汽减压阀 连接方式：法兰连接 | 蒸汽减压阀 形式：弹簧式 | 蒸汽减压阀 主要功能：起减压保护作用 |
| 蒸汽减压阀 使用介质：蒸汽管道 | 蒸汽减压阀材质：铸钢.不锈钢 | 蒸汽减压阀 标准：机械部标准或定做非标 |
YG43H/Y高灵敏度蒸汽减压阀主要技术参数和性能指标
| 公称压力(Mpa) | 1.0 | 1.6 |
| 壳体试验压力(Mpa)* | 1.5 | 2.4 |
| 密封试验压力(Mpa) | 1.0 | 1.6 |
| 最高进口压力(Mpa) | 1.0 | 1.6 |
| 出口压力范围(Mpa) | 0.04-0.6 | 0.04-1.0 |
| 压力特性偏差(Mpa)△Pp2P | GB12246-1989 | |
| 流量特性偏差(Mpa)P2G | GB12246-1989 | |
| 最小压差(Mpa) | 0.05 | 0.07 |
| 渗漏量 | GB12245-1989 | |
YG43H/Y高灵敏度蒸汽减压阀主要零件材料
| 零件名称 | 零件材料 |
| 阀体 阀盖 底盖 | WCB |
| 阀座 阀瓣 | 2Cr13 |
| 缸套 活塞 | 铝铁青铜 |
| 膜片 | PH15-7Mo |
| 活塞环 | 对位聚苯 |
| 导阀座 导阀瓣 | 2Cr13 |
| 主阀弹簧 | 50CrVA |
| 导调主弹簧 | 50CrVA |
| 调节弹簧 | 60Si2Mn |
YG43H/Y高灵敏度蒸汽减压阀流量系数(Cv)
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 |
YG43H/Y高灵敏度蒸汽减压阀连接尺寸
|
公称通径 DN |
外 形 尺 寸 | 连 接 尺 寸 | |||||||||||
| L | H | H1 | PN 1.0MPa | PN 1.6MPa | |||||||||
| D | K | n-ф | d | C | D | K | n-ф | d | C | ||||
| 15 | 140 | 160 | 65 | 95 | 65 | 414 | 45 | 12 | 95 | 65 | 414 | 45 | 14 |
| 20 | 140 | 160 | 65 | 105 | 75 | 414 | 55 | 14 | 105 | 75 | 414 | 55 | 14 |
| 25 | 150 | 168 | 68 | 115 | 85 | 414 | 65 | 14 | 115 | 85 | 414 | 65 | 14 |
| 32 | 180 | 185 | 75 | 135 | 100 | 418 | 78 | 16 | 135 | 100 | 418 | 78 | 16 |
| 40 | 180 | 185 | 78 | 145 | 110 | 418 | 85 | 16 | 145 | 110 | 418 | 85 | 16 |
| 50 | 200 | 193 | 88 | 160 | 125 | 418 | 100 | 16 | 160 | 125 | 418 | 100 | 16 |
| 65 | 230 | 208 | 98 | 180 | 145 | 418 | 120 | 18 | 180 | 145 | 418 | 120 | 18 |
| 80 | 260 | 228 | 117 | 195 | 160 | 418 | 135 | 18 | 195 | 160 | 818 | 135 | 20 |
产品性能
1、提高了对出口压力变化的传感效能，提高了灵敏度，大大降低了因上游压力变化，流量变化等因素引起的压力偏差。
2、改善了流线分布，降低了噪声。
3、改进了密封面结构，延长了密封面寿命。
高灵敏度蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
减压阀主要用于蒸汽管路，适用于进口压力变化大，流量变化大的蒸汽管路。
技术参数和性能指标
公称压力 (Mpa) 1.0-1.6
壳体试验压力(Mpa)：1.5- 2.4
密封试验压力(Mpa)：1.0- 1.6
最高进口压力(Mpa)：1.0 -1.6
出口压力范围(Mpa)：0.04-0.6 0.04-1.0
压力特性偏差(Mpa)△Pp2P：GB12246-1989
流量特性偏差(Mpa)P2G：GB12246-1989
最小压差(Mpa)：0.05 0.07
渗漏量：GB12245-1989
主要零部件详细材料
阀体阀盖底盖：WCB
阀座阀瓣：2Cr13
缸套活塞：铝铁青铜
膜片：PH15-7Mo
活塞环：对位聚苯
导阀座导阀瓣：2Cr13
主阀弹簧：50CrVA
导调主弹簧：50CrVA
调节弹簧：60Si2Mn
减压阀流量系数(Cv)
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
减压阀调压步骤
1关闭减压阀前的闸阀，开启减压阀后的闸阀，制造下游低压环境
将调节螺钉按逆时针旋转至最上位置（相对最低出口压力），然后关闭减压阀后闸阀
2慢慢开启减压阀前的闸阀至全开；
3顺时针慢慢旋转调节螺钉，将出口压力调至所需要的压力（以阀后表压为准）；调整好后，将锁紧
4螺母锁紧打开减压阀后闸阀
5如在调整时出口压力高于设定压力，须从第一步开始重新调整，即只能从低压向高压调。
减压阀订货注意事项：
减压阀选型时应提供口径,使用介质,阀前压力,阀后压力,阀后设定压力,最大流量/每小时,确定阀门尺寸,连接方式,标准,最大行程,开启行程,流量调节比,压力波动（精度）压力,温度对应比,最大耐温,阀体材质,压力等,内泄漏率,内部阀体结构,工作原理,安装说明等相关技术资料.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的 三精阀门 公司专家为您审核把关.感谢您访问我们的网站【http://www.cnsjv.com】
