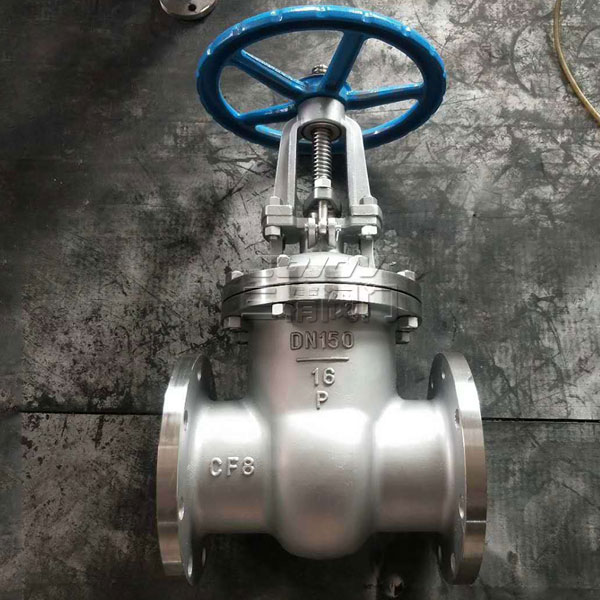

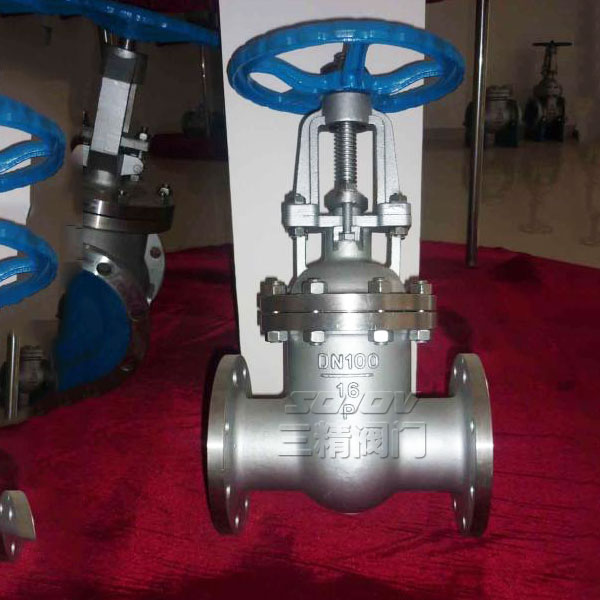

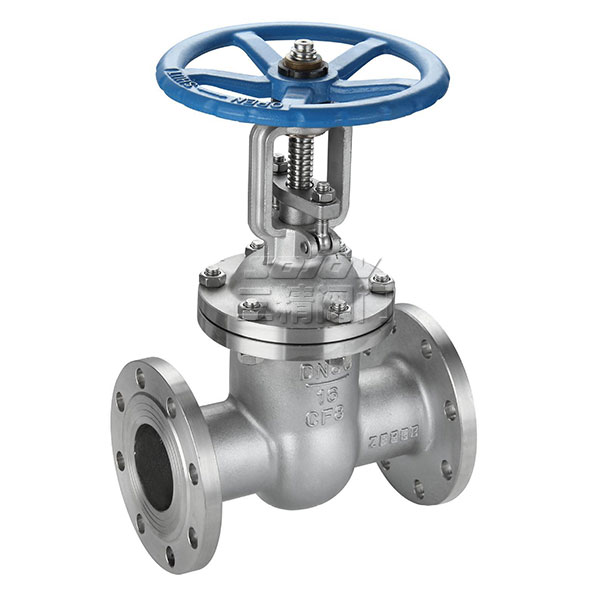

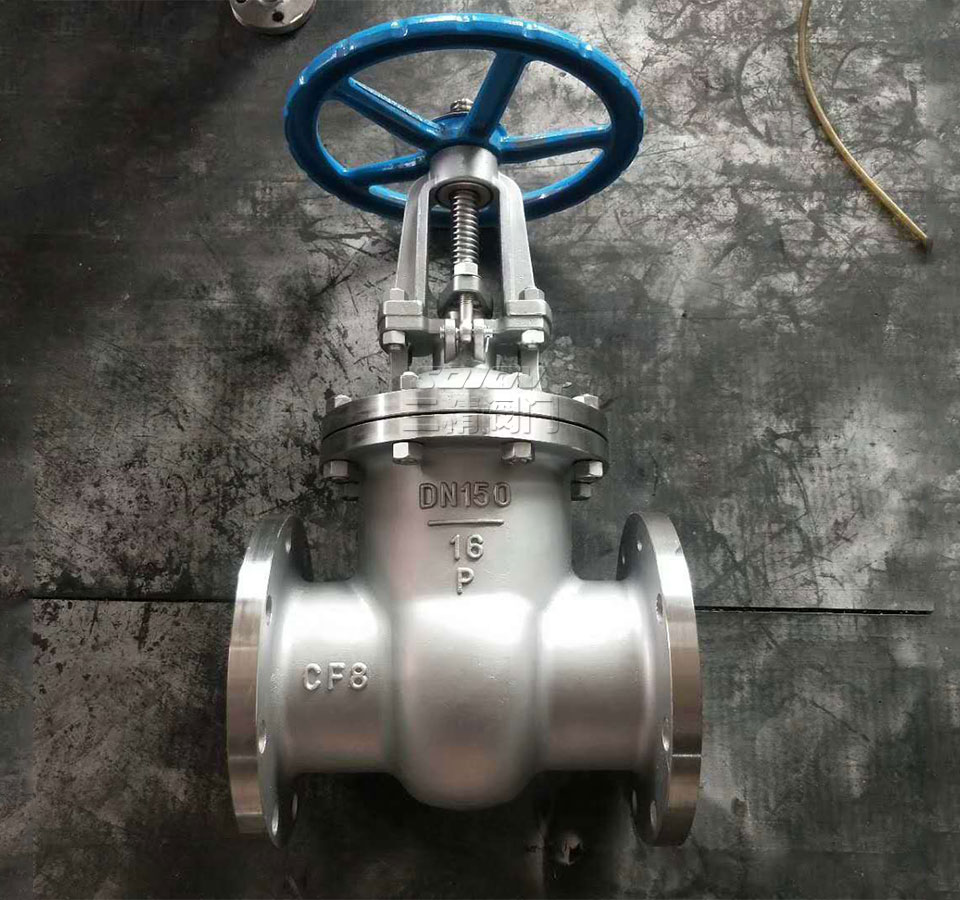

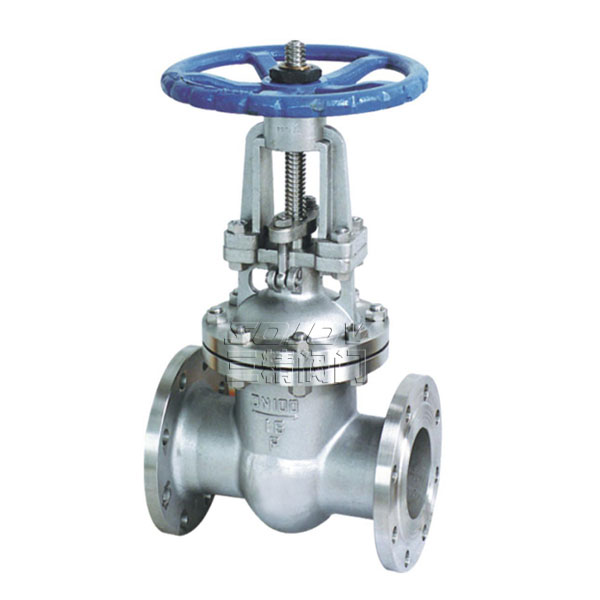

Z41W不锈钢闸阀
Z41W不锈钢闸阀
|
闸阀型号：Z41W |
闸阀公称通径：15MM-800MM |
闸阀使用压力：1.6MPA -10MPA |
|
闸阀连接方式：法兰连接 |
闸阀形式：手动 |
闸阀主要功能：起开关作用 |
|
闸阀使用介质：耐腐蚀介质 |
闸阀材质：不锈钢 |
闸阀标准：机械部标准或定做非标 |
不锈钢闸阀产品介绍：
Z41W法兰式不锈钢闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关 , 不能作调节和节流。闸板有两个密封面 , 最常用的楔式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 2°52' 。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板 , 以改善其工艺性弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。
不锈钢闸阀应用规范:
1、不锈钢闸阀设计制造按GB12234-89
2、不锈钢闸阀结构长度按GB12221-89
3、不锈钢闸阀法兰尺寸按JB/T79-94
4、不锈钢闸阀阀门检查和试验按GB13927
不锈钢闸阀性能规范
|
型号
|
公称压力
(MPa) |
实验压力
|
工作温度(℃)
|
适用介质
|
||
|
强度(水)(Mpa)
|
密封(水)空气
|
低压密封空气(Mpa)
|
||||
|
Z4IH-16C
Z41W-16P(R) |
1.6
|
2.4
|
1.8
|
0.6
|
≤200
|
NITRICACID
|
|
硝酸类
|
||||||
|
ACETICACID
|
||||||
|
醋酸类
|
||||||
|
NITRICACID
|
||||||
|
Z41W-25P(R)
|
2.5
|
3.8
|
2.8
|
0.6
|
≤200
|
硝酸类
|
|
Z41W-40P(R)
|
4.0
|
6.0
|
4.4
|
0.6
|
≤200
|
ACETICACID
|
|
Z41W-64P(R)
|
6.4
|
9.6
|
7.0
|
0.6
|
≤200
|
醋酸类
|
不锈钢闸阀主要零件材质
|
阀体/阀盖
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12Mo2Ti
|
ZG00Cr17Ni14Mo2
|
WCB
|
|
零件名称
|
ZG1Cr18Ni9Ti系列
|
ZG00Cr18Ni10系列
|
ZG1Cr18Ni12Mo2Ti系列
|
ZG00Cr17Ni14Mo2系列
|
WCB系列
|
|
闸板
|
ZG1Cr18NI9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12Mo2Ti
|
ZG00Cr17Ni14Mo2
|
1Cr13
|
|
阀杆
|
1Cr18Ni9Ti
|
ooCr18Ni10
|
1Cr18Ni12Mo2Ti
|
ooCr17Ni14Mo2
|
1Cr13
|
|
填料
|
PTFE编织
|
PTFE编织
|
PTFE编织
|
PTFE编织
|
石墨Graphite
|
|
垫片
|
304L+PTFE
|
304L+PTFE
|
316L+PTFE
|
316L+PTFE
|
石墨+304
Graphite+304 |
|
压盖
|
ZG1Cr181Ni10
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12Mo2Ti
|
ZG00Cr17Ni14Mo2
|
WCB
|
|
填料压环
|
1Cr18Ni9Ti
|
00Cr18Ni10
|
1Cr18Mi12Mo2Ti
|
00Cr17Ni14Mo2
|
1Cr13
|
|
螺栓
|
1Cr171Ni2
|
1Cr171Ni2
|
1Cr171Ni2
|
1Cr171Ni2
|
35CrMoA
|
|
螺母
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
45
|
不锈钢闸阀主要技术参数：
|
型号 |
公称压力(Mpa) |
试验压力 |
工作温度(℃) |
适用介质 |
||
|
强度 |
密封(水) |
低压密封 |
||||
|
Z41W-16P(R) |
1.6 |
2.4 |
1.8 |
0.6 |
≤200 |
NITRIC ACID |
|
硝酸类 |
||||||
|
Z41W-25P(R) |
2.5 |
3.8 |
2.8 |
0.6 |
≤200 |
ACETIC ACID |
|
醋酸类 |
||||||
|
Z41W-40P(R) |
4.0 |
6.0 |
4.4 |
0.6 |
≤200 |
NITRIC ACID |
|
硝酸类 |
||||||
|
Z41W-64P(R) |
6.4 |
9.6 |
7.0 |
0.6 |
≤200 |
ACETIC ACID |
|
醋酸类 |
||||||
不锈钢闸阀主要外形尺寸和连接尺寸
|
型号 |
公称压力(Mpa) |
公称通径 |
尺寸(mm) |
重量 |
||||||||
|
L |
D |
D1 |
D2 |
b |
Z-фd |
H |
H1 |
D0 |
||||
|
Z41W-16P |
1.6 |
15 |
130 |
95 |
65 |
45 |
14 |
4-ф14 |
175 |
195 |
200 |
4 |
|
20 |
150 |
105 |
75 |
55 |
14 |
4-ф14 |
180 |
205 |
200 |
5 |
||
|
25 |
160 |
115 |
85 |
65 |
14 |
4-ф14 |
210 |
240 |
220 |
6 |
||
|
32 |
180 |
135 |
100 |
78 |
16 |
4-ф18 |
210 |
240 |
220 |
7 |
||
|
40 |
240 |
145 |
110 |
85 |
16 |
4-ф18 |
350 |
425 |
240 |
18 |
||
|
50 |
250 |
160 |
125 |
100 |
16 |
4-ф18 |
358 |
430 |
240 |
29 |
||
|
65 |
265 |
180 |
145 |
120 |
18 |
4-ф18 |
373 |
452 |
240 |
33 |
||
|
80 |
280 |
195 |
160 |
135 |
20 |
8-ф18 |
435 |
530 |
280 |
46 |
||
|
100 |
300 |
215 |
180 |
155 |
20 |
8-ф18 |
500 |
620 |
320 |
63 |
||
|
125 |
325 |
245 |
210 |
185 |
24 |
8-ф18 |
614 |
756 |
360 |
108 |
||
|
150 |
350 |
280 |
240 |
210 |
24 |
8-ф23 |
674 |
845 |
360 |
134 |
||
|
200 |
400 |
335 |
295 |
265 |
26 |
12-ф23 |
818 |
1041 |
400 |
192 |
||
|
250 |
450 |
405 |
355 |
320 |
30 |
12-ф25 |
969 |
1244 |
450 |
273 |
||
|
300 |
500 |
460 |
410 |
375 |
30 |
12-ф25 |
1145 |
1474 |
560 |
379 |
||
|
350 |
550 |
520 |
470 |
435 |
34 |
16-ф25 |
1280 |
1663 |
640 |
590 |
||
|
400 |
600 |
580 |
525 |
485 |
36 |
16-ф30 |
1450 |
1885 |
720 |
849 |
||
|
500 |
700 |
705 |
650 |
608 |
44 |
20-ф34 |
1676 |
2181 |
720 |
958 |
||
|
Z41H-25P |
2.5 |
15 |
130 |
95 |
65 |
45 |
16 |
4-ф14 |
175 |
195 |
200 |
4 |
|
20 |
150 |
105 |
75 |
55 |
16 |
4-ф14 |
180 |
205 |
200 |
5 |
||
|
25 |
160 |
115 |
85 |
65 |
16 |
4-ф14 |
210 |
240 |
220 |
6 |
||
|
32 |
180 |
135 |
100 |
78 |
18 |
4-ф18 |
210 |
240 |
220 |
7 |
||
|
40 |
240 |
145 |
110 |
85 |
18 |
4-ф18 |
350 |
425 |
240 |
18 |
||
|
50 |
250 |
160 |
125 |
100 |
20 |
4-ф18 |
358 |
430 |
240 |
28 |
||
|
65 |
265 |
180 |
145 |
120 |
20 |
8-ф18 |
373 |
452 |
240 |
33 |
||
|
80 |
280 |
195 |
160 |
135 |
22 |
8-ф18 |
435 |
530 |
280 |
46 |
||
|
100 |
300 |
230 |
190 |
160 |
24 |
8-ф23 |
501 |
620 |
320 |
64 |
||
|
125 |
325 |
270 |
220 |
188 |
28 |
8-ф25 |
614 |
756 |
360 |
105 |
||
|
150 |
350 |
300 |
250 |
218 |
30 |
8-ф25 |
674 |
845 |
360 |
134 |
||
|
200 |
400 |
360 |
310 |
278 |
34 |
12-ф25 |
818 |
1041 |
400 |
213 |
||
|
250 |
450 |
425 |
370 |
332 |
36 |
12-ф30 |
969 |
1244 |
450 |
290 |
||
|
300 |
500 |
480 |
430 |
390 |
40 |
16-ф30 |
1145 |
1474 |
560 |
399 |
||
|
350 |
550 |
550 |
490 |
448 |
44 |
16-ф34 |
1280 |
1663 |
640 |
631 |
||
|
400 |
600 |
610 |
550 |
505 |
48 |
16-ф34 |
1450 |
1885 |
720 |
900 |
||
|
型号 |
公称通径 |
尺寸(mm) |
|||||||
|
L |
D |
D1 |
D2 |
D6 |
b-f |
z-фd |
H |
||
|
Z41W-40P(R) |
15 |
130 |
95 |
65 |
45 |
40 |
16-2 |
4-14 |
170 |
|
20 |
150 |
105 |
75 |
55 |
51 |
16-2 |
4-14 |
190 |
|
|
25 |
160 |
115 |
85 |
65 |
58 |
16-2 |
4-14 |
205 |
|
|
32 |
180 |
135 |
100 |
78 |
66 |
18-2 |
4-18 |
270 |
|
|
40 |
200 |
145 |
110 |
85 |
76 |
18-3 |
4-18 |
310 |
|
|
50 |
250 |
160 |
125 |
100 |
88 |
20-3 |
4-18 |
370 |
|
|
65 |
280 |
180 |
145 |
120 |
110 |
22-3 |
8-18 |
391 |
|
|
80 |
310 |
195 |
160 |
135 |
121 |
22-3 |
8-18 |
455 |
|
|
100 |
350 |
230 |
190 |
160 |
150 |
24-3 |
8-23 |
551 |
|
|
125 |
400 |
270 |
220 |
188 |
176 |
28-3 |
8-25 |
628 |
|
|
150 |
450 |
300 |
250 |
218 |
204 |
30-3 |
8-25 |
708 |
|
|
200 |
550 |
375 |
320 |
282 |
260 |
38-3 |
12-25 |
885 |
|
|
250 |
650 |
445 |
385 |
345 |
313 |
42-3 |
12-30 |
960 |
|
|
Z41W-64P |
15 |
170 |
105 |
75 |
55 |
41 |
18-2 |
4-14 |
140 |
|
20 |
190 |
125 |
90 |
68 |
51 |
20-2 |
4-18 |
195 |
|
|
25 |
210 |
135 |
100 |
78 |
58 |
22-2 |
4-18 |
210 |
|
|
32 |
230 |
150 |
110 |
82 |
66 |
24-2 |
4-23 |
280 |
|
|
40 |
240 |
165 |
125 |
95 |
76 |
24-3 |
4-23 |
328 |
|
|
50 |
250 |
175 |
135 |
105 |
88 |
26-3 |
4-23 |
390 |
|
|
65 |
280 |
200 |
160 |
130 |
110 |
28-3 |
8-23 |
410 |
|
|
80 |
310 |
210 |
170 |
140 |
121 |
30-3 |
8-23 |
485 |
|
|
100 |
350 |
250 |
200 |
168 |
150 |
32-3 |
8-25 |
590 |
|
|
125 |
400 |
295 |
240 |
202 |
176 |
36-3 |
8-30 |
6888 |
|
|
150 |
450 |
340 |
280 |
240 |
204 |
38-3 |
8-34 |
768 |
|
|
200 |
550 |
405 |
345 |
300 |
260 |
44-3 |
12-34 |
973 |
|
|
250 |
650 |
470 |
400 |
352 |
313 |
48-3 |
12-41 |
1051 |
|
闸阀订货主要事项：
闸阀介质压力等级内泄漏率阀门尺寸连接方式标准最大耐温最大耐压最大流量/每小时,闸阀阀体材质转动方式（手柄/蜗轮）内部阀体结构闸阀工作原理安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com】
