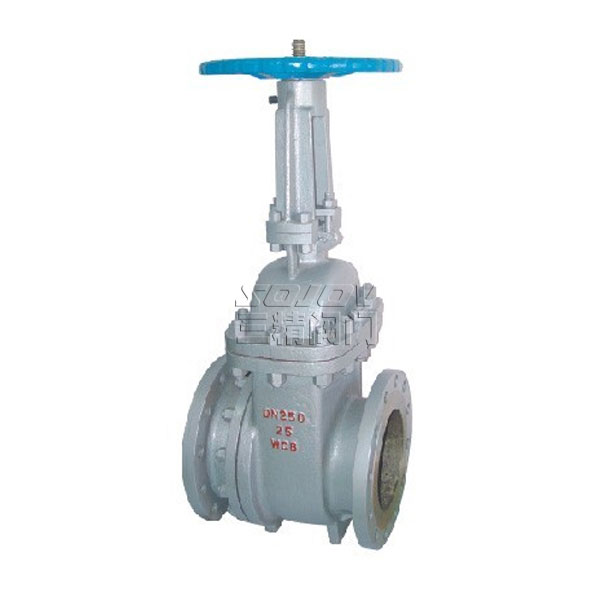

PZ41H排渣闸阀
  • PZ41H排渣闸阀
  • PZ41H排渣闸阀
  • PZ41H排渣闸阀
  • PZ41H排渣闸阀

PZ41H排渣闸阀

PZ41H排渣闸阀介质压力等级内泄漏率阀门尺寸连接方式标准最大耐温最大耐压最大流量/每小时,闸阀阀体材质转动方式(手柄/蜗轮)内部阀体结构闸阀工作原理安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。
分享到:

三精阀门PZ41H排渣闸阀可定制PZ41H排渣闸阀





PZ41H排渣闸阀

PZ41H排渣闸阀 适用介质灰渣水混合物,渣水比≥1:15,最大类径≤50mm

排渣闸阀 型号:PZ41H

排渣闸阀 公称通径:50MM-500MM

排渣闸阀 使用压力:1.6MPA -2.5MPA

排渣闸阀连接方式:法兰连接

排渣闸阀 形式:手动

排渣闸阀主要功能:起开关作用

排渣闸阀 使用介质:水  油品  蒸汽

排渣闸阀材质:  铸钢  不锈钢

排渣闸阀 标准:机械部标准或定做非标


PZ41H排渣闸阀主要尺寸

Main dimensions


型号
Type
公称通径
DN/mm
Nominal
diameter
主要尺寸/mm Main dimensions
L D D1 D2 b Z-ød H
PZ41H-10C
PL41H-10C
PZ41H-16C
PL41H-16C
NPZ41H-10C
NPZ41H-16C
电动排渣阀
尺寸同上,
高度重量加电动头。
Dimensions of
motor-driven
valve are the
same as the
above with
extra height
50 250 165 125 102 20 4-ø18 335
80 280 200 150 133 22 8-ø18 510
100 300 220 180 150 24 8-ø18 685
150 350 285 240 212 28 8-ø22 790
200 400 340 295 268 30 12-ø22 885
250 450 405 355 320 32 12-ø26 1015
300 500 460 41O 370 34 12-ø26 1190
350 550 520 470 430 38 16-ø26 1350
400 600 580 525 482 40 16-ø30 1460
500 700 715 650 585 46 20-ø33 1820
 PZ41H-25
PZ941H-25
NPZ41H-25
NPZ941H-25
电动尺寸同上,高度、
重量外加电动装置。
Dimensions
are the same
as the above
With extra
height and
Weight of the
motor
50 250 165 125 102 20 4-ø18 335
80 280 200 150 133 22 8-ø18 510
100 300 235 190 158 24 8-ø22 685
150 350 300 250 212 30 8-ø26 190
200 400 360 31O 278 34 12-ø26 885
250 450 425 370 335 36 12-ø30 1015
300 500 485 430 390 40 16-ø30 1190
350 550 555 490 450 44 16-ø33 1350
400 600 620 550 505 48 16-ø36 1460
450 650 670 600 555 50 20-ø36 1620
500 700 730 660 615 52 20-ø36 1820
PL41H-25
PL941H-25
电动尺寸同上,
高度、重量
外加电动装置。
Dimensions
are the Same
as the above
With extra
height and
Weight of the
mortor
150 400 300 250 212 30 8-ø26 91O
200 500 360 31O 278 34 12-ø26 1100
250 550 425 370 335 36 12-ø30 1430
300 650 485 430 390 40 16-ø30 1558
350 700 555 490 450 44 16-ø33 1678
400 750 620 550 505 48 16-ø36 1830
450 850 670 600 555 50 20-ø36 1990
500 900 730 660 615 52 20-ø36 2160


PZ41H排渣闸阀工作温度
Working temp
≤100℃
PZ41H排渣闸阀阀体材料
Body Material
碳钢WCB
Carbon steel
PZ41H排渣闸阀适用介质
Applicable Media
灰渣水混合物,渣水比≥1:15,最大类径≤50mm
Mixture of Water and ash residue
With a ratio of residue:Water≥1:15 and max.s

PZ41H排渣闸阀订货主要事项:

闸阀介质压力等级内泄漏率阀门尺寸连接方式标准最大耐温最大耐压最大流量/每小时,闸阀阀体材质转动方式(手柄/蜗轮)内部阀体结构闸阀工作原理安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com】
