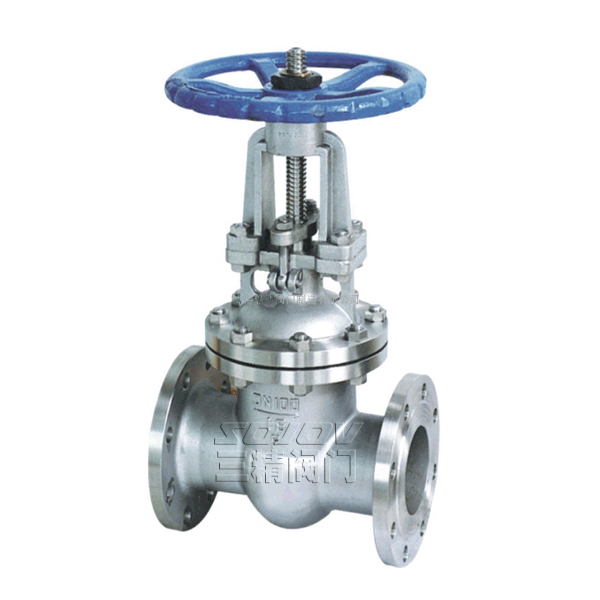

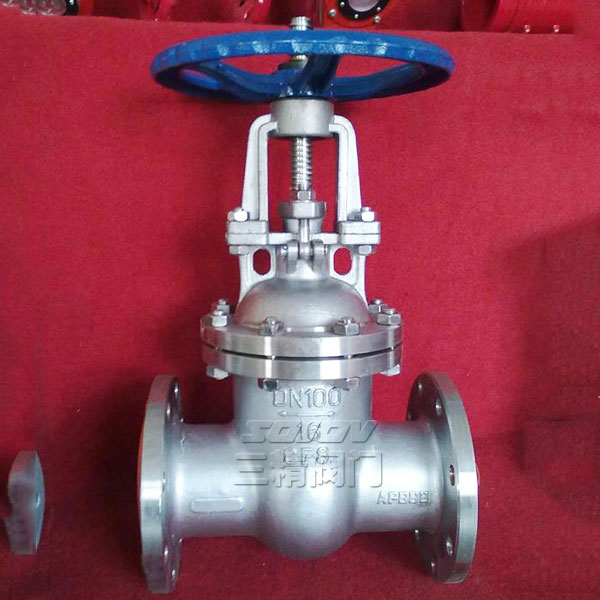

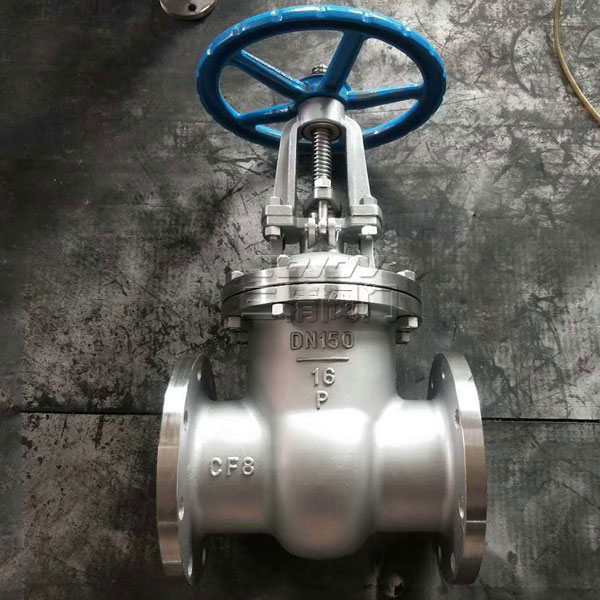

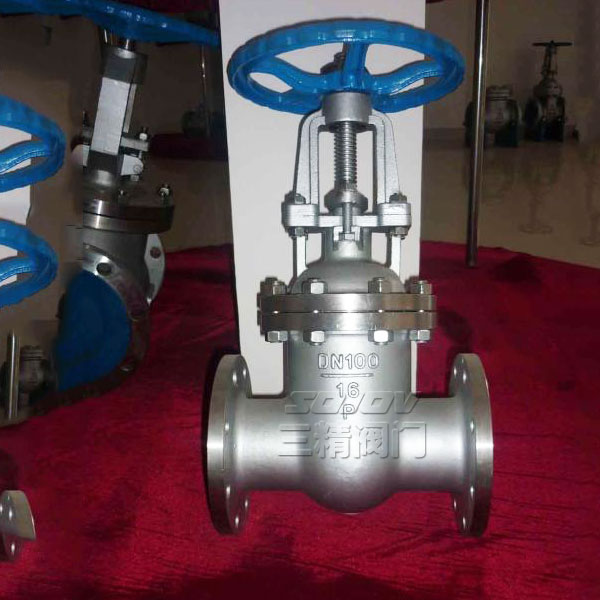

Z41H法兰楔式闸阀
型号：Z41HZ41Y
公称通径：15MM-800MM
使用压力：1.6MPA-10MPA
连接方式：法兰连接
形式：手动
主要功能：起开关作用
使用介质：水油品蒸汽
材质：铸钢铬钼钢
标准：机械部标准或定做非标
法兰楔式闸阀
|
法兰闸阀型号：Z41H Z41Y |
法兰闸阀公称通径：15MM-800MM |
法兰闸阀使用压力：1.6MPA -10MPA |
|
法兰闸阀 连接方式：法兰连接 |
法兰闸阀形式：手动 |
法兰闸阀主要功能：起开关作用 |
|
法兰闸阀使用介质：水 油品 蒸汽 |
法兰闸阀材质：铸钢 铬钼钢 |
法兰闸阀标准：机械部标准或定做非标 |
法兰楔式闸阀性能规范
|
型号
|
公称压力
(MPa) |
实验压力
|
工作温度(℃)
|
适用介质
|
||
|
强度水（MPa）
|
密封（水）空气（MPa）
|
低压密封空气（MPa）
|
||||
|
ZAH-16C
Z41W-16P(R) |
1.6
|
2.4
|
1.8
|
0.6
|
≤200
|
硝酸类
|
|
Z41W-25P(R)
|
2.5
|
3.8
|
2.8
|
0.6
|
≤200
|
醋酸类
|
|
Z41W-40P(R)
|
4.0
|
6.0
|
4.4
|
0.6
|
≤200
|
硝酸类
|
|
Z41W-60P(R)
|
6.4
|
9.6
|
7.0
|
0.6
|
≤200
|
醋酸类
|
法兰楔式闸阀主要零件材质
|
阀体/阀盖
|
ZGICr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12M02Ti
|
ZG00Cr17Ni14M02
|
WCB
|
|
零件名称
|
ZGICr18Ni9Tit系列
|
ZG00Cr18Ni10系列
|
ZG1Cr18Ni12M02Ti系列
|
ZG00Cr17Ni14M02系列
|
WCB系列
|
|
闸板
|
ZGICr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12M02Ti
|
ZG00Cr17Ni14M02
|
1Cr13
|
|
阀杆
|
1Cr18Ni9Ti
|
00Cr18Ni10
|
1Cr18Ni12M02Ti
|
00Cr17Ni14M02
|
1Cr13
|
|
填料
|
PTFE编织
|
PTFE编织
|
PTFE编织
|
PTFE编织
|
石墨
|
|
垫片
|
304L＋PTFE
|
304L＋PTFE
|
316＋PTFE
|
316L＋PTFE
|
石墨
|
|
压盖
|
ZGICr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12M02Ti
|
ZG00Cr17Ni14M02系列
|
WCB
|
|
填料压环
|
1Cr18Ni9Ti
|
00Cr18Ni10
|
1Cr18Ni12M02Ti
|
00Cr17Ni14M02
|
1Cr13
|
|
螺栓
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
35CrMoA
|
|
螺母
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
45
|
法兰楔式闸阀1.6MPa主要连接尺寸
|
尺寸
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
|
L
|
mm
|
130
|
150
|
160
|
180
|
200
|
250
|
265
|
280
|
300
|
325
|
350
|
400
|
450
|
500
|
550
|
600
|
650
|
700
|
800
|
|
H
|
mm
|
175
|
180
|
210
|
210
|
350
|
358
|
373
|
435
|
500
|
614
|
674
|
818
|
1225
|
1415
|
1630
|
1780
|
2050
|
2181
|
2599
|
|
W
|
mm
|
180
|
180
|
200
|
200
|
200
|
240
|
240
|
280
|
320
|
360
|
360
|
400
|
450
|
500
|
500
|
600
|
720
|
720
|
720
|
法兰楔式闸阀2.5MPa主要连接尺寸
|
尺寸
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
|
L
|
mm
|
130
|
150
|
160
|
180
|
200
|
250
|
265
|
280
|
300
|
325
|
350
|
400
|
450
|
500
|
550
|
600
|
650
|
700
|
800
|
|
H
|
mm
|
175
|
180
|
210
|
210
|
350
|
358
|
373
|
435
|
500
|
614
|
674
|
818
|
1225
|
1415
|
1630
|
1780
|
2050
|
2181
|
2599
|
|
W
|
mm
|
180
|
180
|
200
|
200
|
200
|
240
|
240
|
280
|
320
|
360
|
360
|
400
|
450
|
500
|
500
|
600
|
720
|
720
|
720
|
法兰楔式闸阀4.0MPa主要连接尺寸
|
尺寸
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
mm
|
130
|
150
|
160
|
180
|
200
|
250
|
280
|
310
|
350
|
400
|
450
|
550
|
650
|
750
|
850
|
950
|
|
H
|
mm
|
175
|
180
|
210
|
210
|
350
|
358
|
373
|
435
|
500
|
614
|
674
|
818
|
1225
|
1415
|
1630
|
1780
|
|
W
|
mm
|
180
|
180
|
200
|
200
|
200
|
240
|
240
|
280
|
320
|
360
|
360
|
400
|
450
|
500
|
500
|
600
|
法兰楔式闸阀6.4MPa主要连接尺寸
|
尺寸
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
mm
|
170
|
190
|
210
|
230
|
240
|
250
|
280
|
320
|
350
|
400
|
450
|
550
|
650
|
750
|
850
|
950
|
|
H
|
mm
|
175
|
180
|
210
|
230
|
350
|
359
|
373
|
435
|
500
|
614
|
674
|
818
|
970
|
1145
|
1280
|
1450
|
|
W
|
mm
|
120
|
120
|
140
|
160
|
200
|
240
|
280
|
320
|
360
|
400
|
400
|
450
|
560
|
640
|
800
|
800
|
法兰楔式闸阀10.0MPa主要连接尺寸
|
尺寸
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
|
L
|
mm
|
170
|
190
|
210
|
230
|
240
|
250
|
280
|
310
|
350
|
400
|
450
|
550
|
650
|
|
H
|
mm
|
175
|
180
|
210
|
230
|
350
|
359
|
373
|
435
|
500
|
614
|
674
|
818
|
970
|
|
W
|
mm
|
120
|
120
|
160
|
180
|
240
|
280
|
320
|
360
|
400
|
450
|
560
|
640
|
720
|
法兰楔式闸阀16.0MPa主要连接尺寸
|
尺寸
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
mm
|
170
|
190
|
210
|
230
|
240
|
300
|
340
|
390
|
450
|
525
|
600
|
750
|
|
H
|
mm
|
175
|
180
|
210
|
230
|
350
|
359
|
373
|
435
|
500
|
614
|
674
|
818
|
|
W
|
mm
|
120
|
120
|
140
|
160
|
200
|
240
|
280
|
320
|
360
|
400
|
400
|
450
|
闸阀订货主要事项：
闸阀介质压力等级内泄漏率阀门尺寸连接方式标准最大耐温最大耐压最大流量/每小时,闸阀阀体材质转动方式（手柄/蜗轮）内部阀体结构闸阀工作原理安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com】
