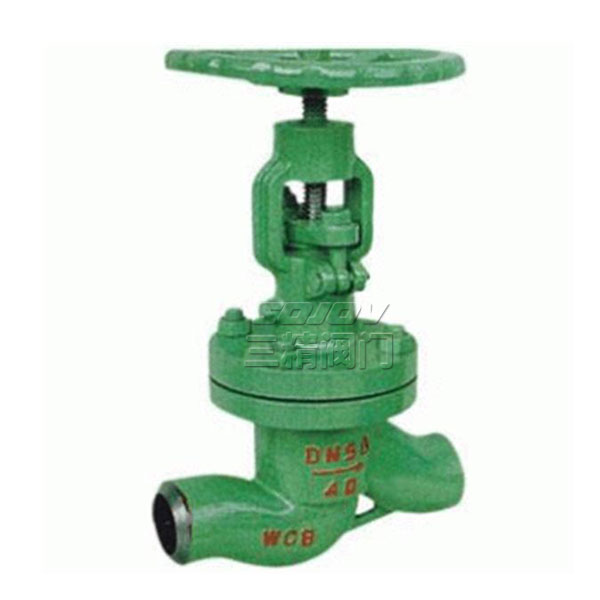

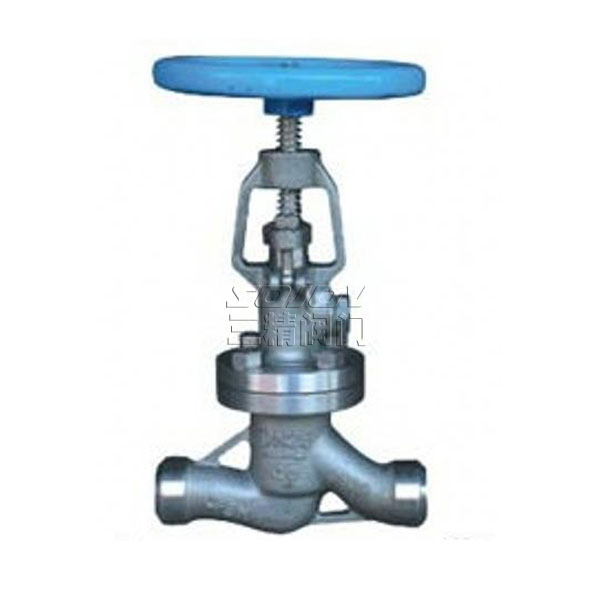

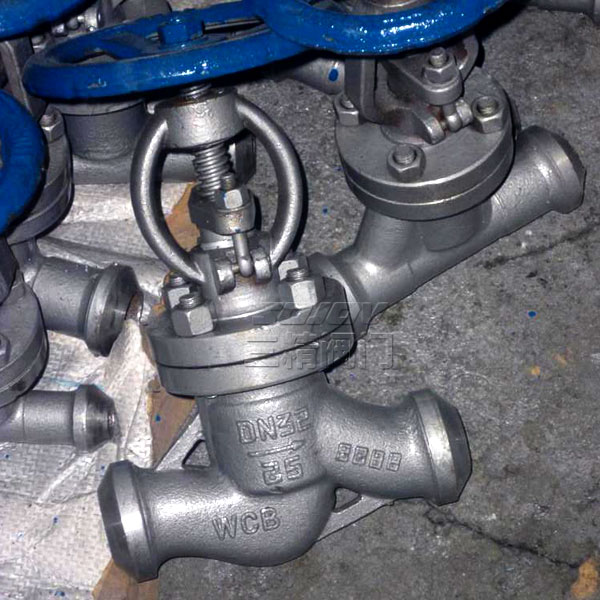

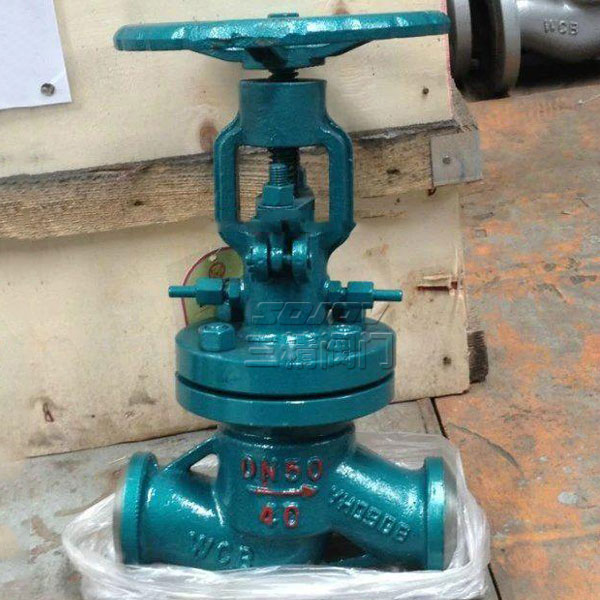

焊接式真空截止阀
型号:NKJ61H
公称通径:15MM-400MM
使用压力:1.6MPA -6.4MPA
连接方式:焊接连接
形式:手动
主要功能:起开关作用
使用介质:耐腐蚀介质
材质:WCB标准碳钢 不锈钢
标准:机械部标准或定做非标
NKJ61H真空截止阀概述
真空截止阀型号:NKJ61H |
真空截止阀 公称通径:15MM-400MM |
真空截止阀使用压力:1.6MPA -6.4MPA |
真空截止阀连接方式:焊接连接 |
真空截止阀形式:手动 |
真空截止阀 主要功能:起开关作用 |
真空截止阀 使用介质:耐腐蚀介质 |
真空截止阀 材质:WCB标准碳钢 不锈钢 |
真空截止阀标准:机械部标准或定做非标 |
NKJ61H真空截止阀主要结构特点及用途
本系列阀门主体采用铸锻结构,具有平行双密封副半强制双向密封,密封面到位运动和楔形块楔紧运动分步作用实现零泄漏。密封面运动磨擦力小、启闭轻便,而且密封面磨损有自动补偿功能。结构简单、紧凑、检修方便,使用寿命长。阀盖填料室设有真空密封结构,具有自胀压紧作用,并且密封采用高强膨胀材料密封,使系统与大气完全隔离,具有很好的系统气密性。本系列阀门连接形式分法兰、焊接两种,驱动方式有手动、电动两种。
该阀门适用于工作温度≤425℃和≤550℃,工作介质为水、蒸汽或空气的管路上,作为启闭装置;尤其适用于火电厂汽机冷凝和真空负压系统,起真空隔离密封作用。
NKJ61H真空截止阀 阀门结构型式
Valve ctrucure type
产品类型 |
壳体强度试验/MPa |
上密封试验/MPa |
密封试验/MPa |
适用介质 |
适用温度/℃ |
NKJ61H-40 |
6.O |
4.4 |
4.4 |
水、蒸汽、空气 |
≤425 |
NKJ61H-64 |
96 |
7.O |
7.O |
||
NKJ61H-100 |
15.O |
11.0 |
11.O |
||
NKJ61Y-40l |
6.O |
4.4 |
4.4 |
水、蒸汽、空气 |
≤550 |
NKJ61Y-64l |
9.6 |
7.0 |
7.O |
||
NKJ61Y-1OOI |
15.O |
11.O |
11.O |
NKJ61H真空截止阀阀门主要零件材料
Material for Main Parts
零件名称 |
阀体、阀盖Body Bonnet |
阀杆 |
阀瓣Disc |
密封面 |
阀杆螺母 |
填料 |
紧固件 |
NKJ61H-C型 |
25或WCB |
铬不锈钢 |
铬不锈钢 |
H:合金钢 |
铝青铜 |
膨胀复合石墨 |
优质碳钢 |
NKJ61Y-l型 |
铬钼钢 |
20CrlM01vA 或38CrMoAlA |
12CrlMo 1VA |
Y:硬质合金 |
铬钼钢 |
NKJ61H真空截止阀
公称通径 |
公称压力 |
主要外形尺寸和连接尺寸/mm |
|||||||
L |
H |
D |
D0 |
D1 |
L1 |
α |
W |
||
1O |
4.0 |
130 |
245 |
36 |
11 |
18.4 |
1O |
- |
120 |
15 |
130 |
245 |
36 |
16 |
22.5 |
1O |
- |
120 |
|
20 |
150 |
265 |
44 |
21 |
28.5 |
11 |
- |
160 |
|
25 |
160 |
270 |
48 |
26 |
34.5 |
12 |
- |
200 |
|
32 |
180 |
285 |
48 |
34 |
- |
- |
37o30' |
200 |
|
40 |
200 |
320 |
55 |
40 |
- |
- |
37o30' |
240 |
|
50 |
230 |
365 |
64 |
48 |
- |
- |
37o30' |
320 |
|
65 |
290 |
41O |
82 |
66 |
- |
- |
37o30' |
300 |
|
80 |
31O |
430 |
95 |
78 |
- |
- |
37o30' |
300 |
|
100 |
350 |
470 |
117 |
1OO |
- |
- |
37o30' |
350 |
|
125 |
400 |
500 |
143 |
126 |
- |
- |
37o30' |
350 |
|
150 |
480 |
533 |
167 |
150 |
- |
- |
37o30' |
400 |
|
1O |
6.4 |
130 |
245 |
36 |
1O |
18.4 |
1O |
- |
120 |
15 |
130 |
245 |
36 |
15 |
22.5 |
1O |
- |
120 |
|
20 |
150 |
265 |
44 |
20 |
28.5 |
11 |
- |
160 |
|
25 |
160 |
270 |
48 |
25 |
34.5 |
12 |
- |
200 |
|
32 |
180 |
280 |
48 |
33 |
- |
- |
37o30' |
200 |
|
40 |
200 |
320 |
55 |
39 |
- |
- |
37o30' |
240 |
|
50 |
230 |
365 |
64 |
48 |
- |
- |
37o30' |
320 |
|
65 |
290 |
41O |
82 |
65 |
- |
- |
37o30' |
320 |
|
80 |
31O |
430 |
95 |
76 |
- |
- |
37o30' |
360 |
|
100 |
350 |
470 |
117 |
98 |
- |
- |
37o30' |
400 |
|
125 |
480 |
500 |
143 |
123 |
- |
- |
37o30' |
400 |
|
150 |
480 |
533 |
167 |
148 |
- |
- |
37o30' |
500 |
|
1O |
10.O |
130 |
245 |
36 |
1O |
18.4 |
1O |
- |
120 |
15 |
130 |
245 |
36 |
14 |
22.5 |
1O |
- |
120 |
|
20 |
150 |
265 |
44 |
20 |
28.5 |
11 |
- |
160 |
|
25 |
160 |
270 |
48 |
25 |
34.5 |
12 |
- |
200 |
|
32 |
180 |
285 |
48 |
32 |
- |
- |
37o30' |
200 |
|
40 |
200 |
320 |
55 |
38 |
- |
- |
37o30' |
240 |
|
50 |
230 |
355 |
64 |
48 |
- |
- |
37o30' |
320 |
|
65 |
290 |
41O |
82 |
63 |
- |
- |
37o30' |
320 |
|
80 |
31O |
430 |
95 |
74 |
- |
- |
37o30' |
360 |
|
1OO |
350 |
470 |
117 |
97 |
- |
- |
37o30' |
400 |
|
125 |
400 |
500 |
143 |
123 |
- |
- |
37o30' |
400 |
|
150 |
480 |
533 |
167 |
148 |
- |
- |
37o30' |
500 |
NKJ61H真空截止阀 主要尺寸及重量 Main dimensions and weight
注:PN4.0(40)阀门允许作为PN1.0(10)、PN1.6(16)、PN2.5(25)压力级选用
截止阀订货主要事项
截止阀介质压力等级内泄漏率阀门尺寸连接方式标准最大耐温最大耐压最大流量/每小时,截止阀 阀体材质转动方式(手柄/蜗轮)内部阀体结构截止阀工作原理安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com】
