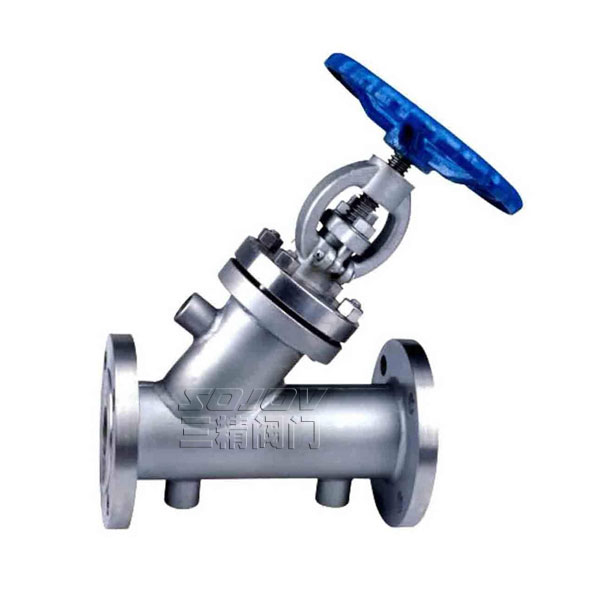

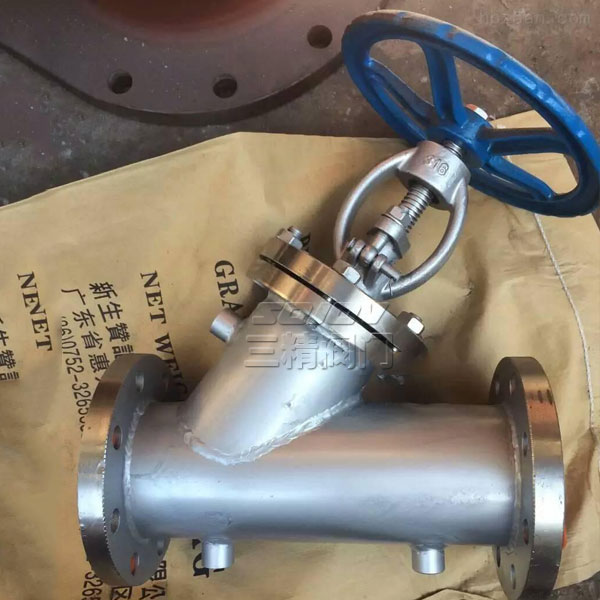

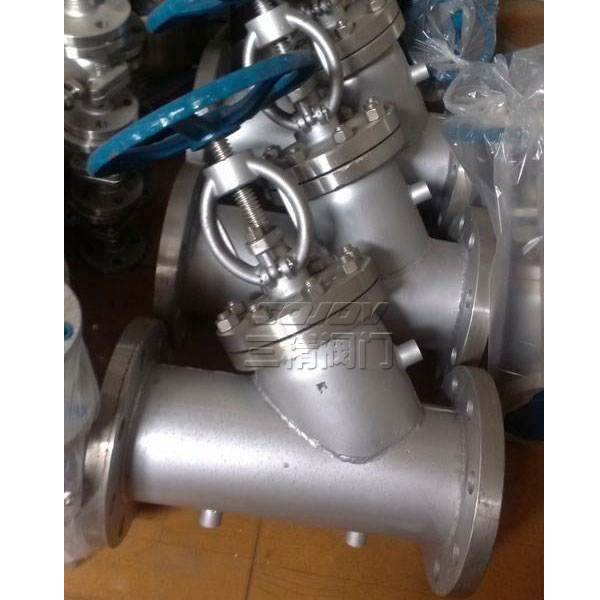

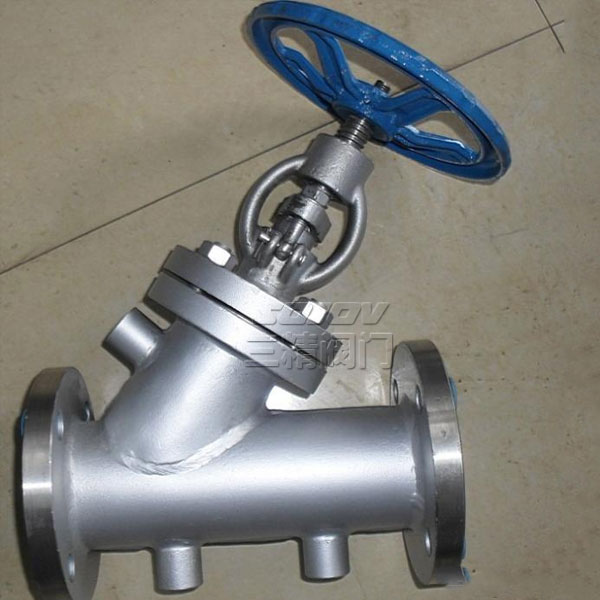

BJ45W不锈钢保温截止阀
型号：BJ45H BJ45W
公称通径：15MM-400MM
使用压力：1.6MPA -6.4MPA
连接方式：法兰连接
形式：手动
主要功能：起开关作用
使用介质：耐腐蚀介质
材质：不锈钢
标准：机械部标准或定做非标
保温截止阀概述
|
保温截止阀型号：BJ45H BJ45W |
保温截止阀公称通径：15MM-400MM |
保温截止阀使用压力：1.6MPA -6.4MPA |
|
保温截止阀连接方式：法兰连接 |
保温截止阀形式：手动 |
保温截止阀主要功能：起开关作用 |
|
保温截止阀使用介质：耐腐蚀介质 |
保温截止阀材质：不锈钢 |
保温截止阀标准：机械部标准或定做非标 |
保温截止阀相关型号
BJ45H,BJ45W,BJ45Y,BJ45H-16C,BJ45W-16C,BJ45Y-16C等
保温截止阀主要性能规范
Chief Property And Specification
|
型号Type |
公称压力PN(MPa) |
试验压力PS（MPa） |
工作温度(℃) |
适用介质 |
工作蒸汽压力 |
|
|
壳体Shell |
密封Seal |
|||||
|
BJ45(H.W.Y)-25P |
2.5 |
3.75 |
2.75 |
≤200 |
尿素、硝酸类 Ureophil、Nitric Acid |
≤1.3 |
|
BJ45(H.W.Y)-40P |
4.0 |
6.0 |
4.4 |
|||
|
BJ45(H.W.Y)-64P |
6.4 |
9.0 |
6.6 |
尿素、醋酸类 Ureophil、Acetrc Acid |
||
|
BJ45(H.W.Y)-25R |
2.5 |
3.75 |
2.75 |
|||
|
BJ45(H.W.Y)-40R |
4.0 |
6.0 |
4.4 |
|||
|
BJ45(H.W.Y)-64R |
6.4 |
9.0 |
6.6 |
|||
保温截止阀主要零件材料
Material for main parts
|
零件名称 |
阀体、阀盖 |
阀瓣 |
垫片 |
|
BJ45(H.W.Y)-25P、BJ45W-40P、BJ45W-64P |
铬镍钛阀Cr.Ni.TI Steel |
铬镍钛阀+硬质合金Cr.Ni.TI Steel+Carbide Alloy |
聚四氟乙烯Polytetrafluoroethylene |
|
BJ45(H.W.Y)-25R、BJ45W-40R、BJ45W-64R |
铬镍钼钛阀Cr.Ni.Mo.TI Steel |
铬镍钼钛阀+硬质合金Cr.Ni.Mo.TI Steel+Carbide Alloy |
聚四氟乙烯Polytetrafluoroethylene |
保温截止阀主要外形尺寸和连接尺寸
Main external and connecting dinensions(mm)
|
公称压力PN(MPa) |
公称通径DN(mm) |
尺寸(mm) |
|||||||||||||
|
L |
D |
D1 |
D2 |
D3 |
b1 |
f0 |
b |
D6 |
3-G |
Z-φd |
H |
H1 |
D0 |
||
|
2.5 4.0 |
15 |
170 |
105 |
75 |
55 |
35 |
8 |
4 |
16 |
51 |
3/8 |
|
250 |
262 |
120 |
|
20 |
190 |
115 |
85 |
65 |
42 |
8 |
4 |
16 |
58 |
3/8 |
|
292 |
308 |
140 |
|
|
25 |
210 |
135 |
100 |
78 |
50 |
8 |
4 |
18 |
66 |
3/8 |
|
340 |
375 |
160 |
|
|
32 |
230 |
145 |
110 |
85 |
60 |
8 |
4 |
18 |
76 |
1/2 |
|
338 |
375 |
160 |
|
|
40 |
260 |
160 |
125 |
100 |
72 |
8 |
4 |
20 |
88 |
1/2 |
|
360 |
386 |
160 |
|
|
50 |
300 |
180 |
145 |
120 |
94 |
8 |
4 |
22 |
110 |
1/2 |
|
410 |
450 |
240 |
|
|
65 |
340 |
195 |
160 |
135 |
105 |
8 |
4 |
22 |
121 |
1/2 |
|
440 |
485 |
240 |
|
|
80 |
380 |
230 |
190 |
160 |
128 |
11 |
4.5 |
24 |
150 |
1/2 |
|
540 |
600 |
280 |
|
|
100 |
430 |
270 |
220 |
188 |
154 |
11 |
4.5 |
28 |
176 |
1/2 |
|
560 |
625 |
320 |
|
|
125 |
490 |
300 |
250 |
218 |
182 |
11 |
4.5 |
30 |
204 |
1/2 |
|
625 |
737 |
360 |
|
|
150 |
550 |
330 |
280 |
248 |
212 |
11 |
4.5 |
32 |
|
1/2 |
|
720 |
790 |
360 |
|
|
6.4 |
25 |
235 |
160 |
125 |
82 |
50 |
8 |
4 |
22 |
|
1/2 |
|
340 |
375 |
160 |
|
32 |
260 |
165 |
125 |
88 |
60 |
8 |
4 |
24 |
|
1/2 |
|
358 |
383 |
160 |
|
|
50 |
300 |
200 |
160 |
130 |
|
|
4 |
26 |
110 |
1/2 |
|
410 |
450 |
240 |
|
|
65 |
340 |
210 |
170 |
140 |
|
|
4 |
30 |
121 |
1/2 |
|
485 |
510 |
240 |
|
|
100 |
430 |
270 |
220 |
188 |
154 |
11 |
4.5 |
36 |
|
1/2 |
|
610 |
470 |
400 |
|
|
100 |
415 |
300 |
250 |
218 |
|
|
4.5 |
32 |
150 |
1/2 |
|
610 |
670 |
400 |
|
截止阀订货主要事项：
截止阀介质压力等级内泄漏率阀门尺寸连接方式标准最大耐温最大耐压最大流量/每小时,截止阀阀体材质转动方式（手柄/蜗轮）内部阀体结构截止阀工作原理安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com】
