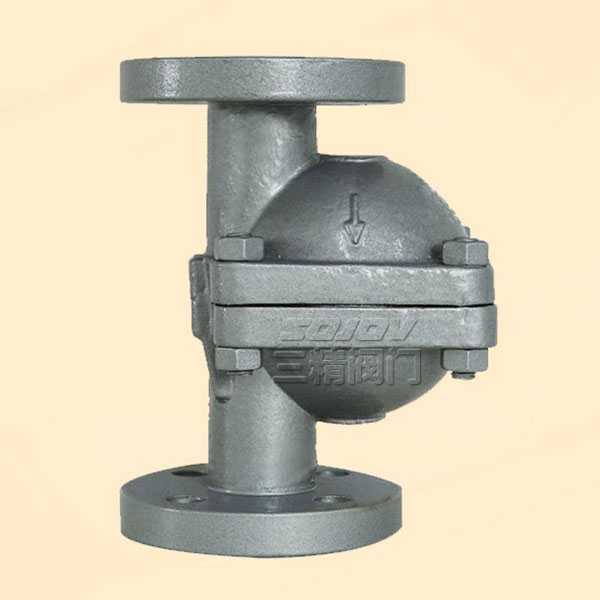

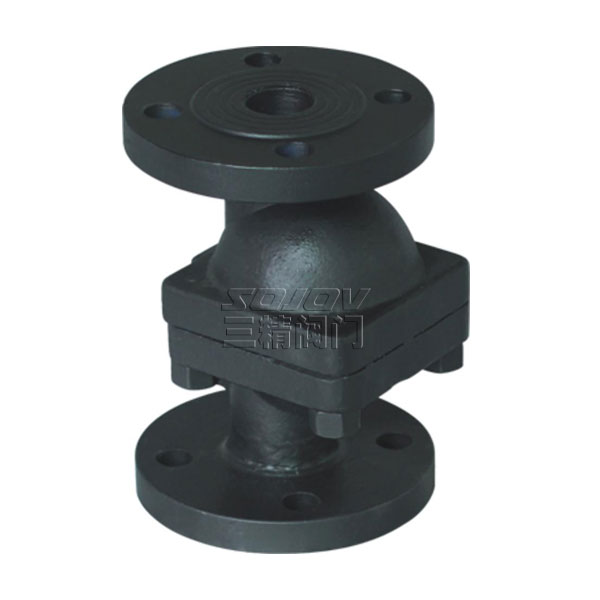

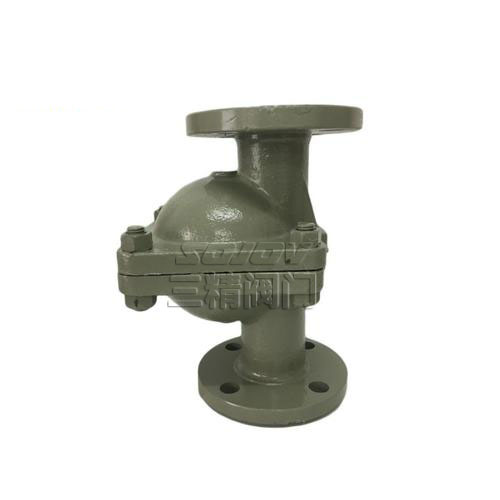

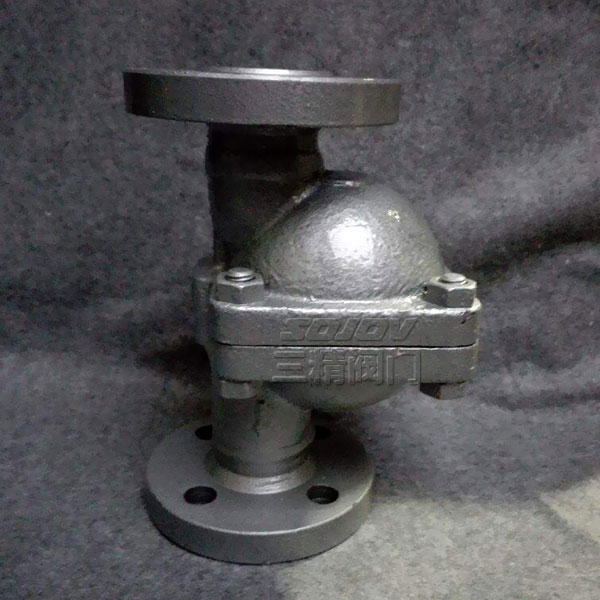

CS41H-3NL立式自由浮球疏水阀
立式自由浮球式疏水阀概述
立式自由浮球式疏水阀是目前国内最先进的蒸汽疏水阀之一，产品技术质量和制造工艺达到国际上同类产品的最高水平。我公司引进国外先进的空心浮球研磨专用设备，对不锈钢自由浮球进行精细研磨，浮球圆度误差达到直径的千分之二，由于浮球精度高，能确保疏水阀的密封性能，整个球面都可为密封面，使用寿命很长。立式自由浮球式疏水阀适用于蒸汽管网及各种小型加热设备装置，阻止蒸汽泄漏；不受压力、温度、冷凝水流量波动的影响，连续排水，有水即排，能使加热设备达到没有凝结水存聚。它的最大优点是可垂直安装于蒸汽管道上，使用方便。
|
立式疏水阀型号：CS41H-3NL |
立式疏水阀口径：15MM-25MM |
立式疏水阀使用压力：1.6MPA -4.0MPA |
|
立式疏水阀连接方式：法兰连接 |
立式疏水阀操作方式：自动 |
立式疏水阀使用功能：排出蒸汽中的水分 |
|
立式疏水阀使用介质：蒸汽.冷凝水 |
立式疏水阀材质：铸钢 |
立式疏水阀制造标准：机械部标准或定做非标 |
立式疏水阀工作原理
立式自由浮球式蒸汽疏水阀的结构简单，内部只有一个精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长。装置刚起动时，管道内出现空气和低温冷凝水，双金属自动排空气元件把浮球推离阀座，阀门打开，排除不凝结气体，低温冷凝水流进疏水阀，浮球上升，凝结水迅速排放。装置很快提升温度，管道内温度上升到饱和温度之前，双金属自动排空气元件感温变型伸直；蒸汽疏水阀进入正常运行状况，浮球随液位升降调节阀孔流量；当凝结水停止进入时，浮球随介质流向逼近阀座，关闭阀门。立式自由浮球式蒸汽疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏。
立式疏水阀型号规格外型尺寸表
|
型 号 |
通径 |
连接方式 |
外形尺寸 |
|
|
H |
L |
|||
|
CS11H-16-ⅠL |
15 |
螺纹 |
120 |
84 |
|
20 |
120 |
84 |
||
|
25 |
120 |
84 |
||
|
CS41H-16-ⅠL |
15 |
法兰 |
150 |
84 |
|
20 |
150 |
84 |
||
|
25 |
150 |
84 |
||
|
CS11H-16-ⅡL |
15 |
螺纹 |
160 |
170 |
|
20 |
160 |
170 |
||
|
25 |
160 |
170 |
||
|
CS41H-16-ⅡL |
15 |
法兰 |
210 |
195 |
|
20 |
210 |
195 |
||
|
25 |
210 |
195 |
||
