CS45H倒置桶式蒸汽疏水阀
  • CS45H倒置桶式蒸汽疏水阀
  • CS45H倒置桶式蒸汽疏水阀
  • CS45H倒置桶式蒸汽疏水阀
  • CS45H倒置桶式蒸汽疏水阀

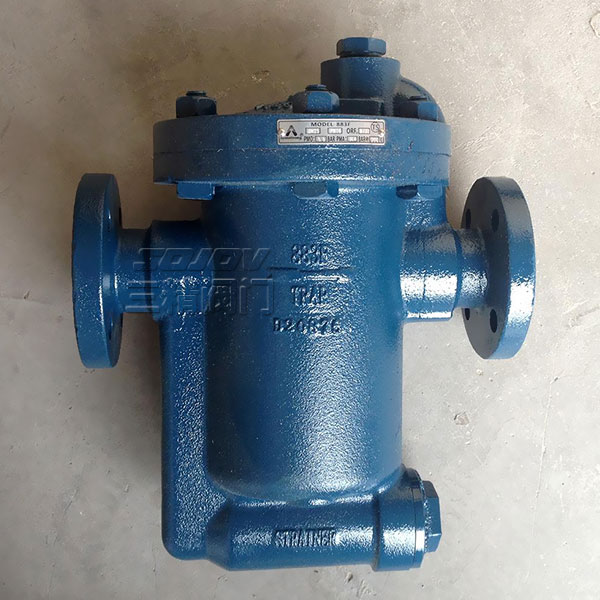

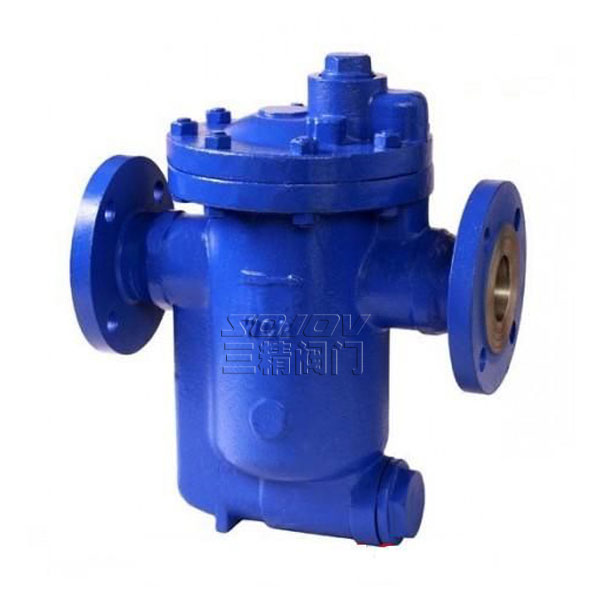

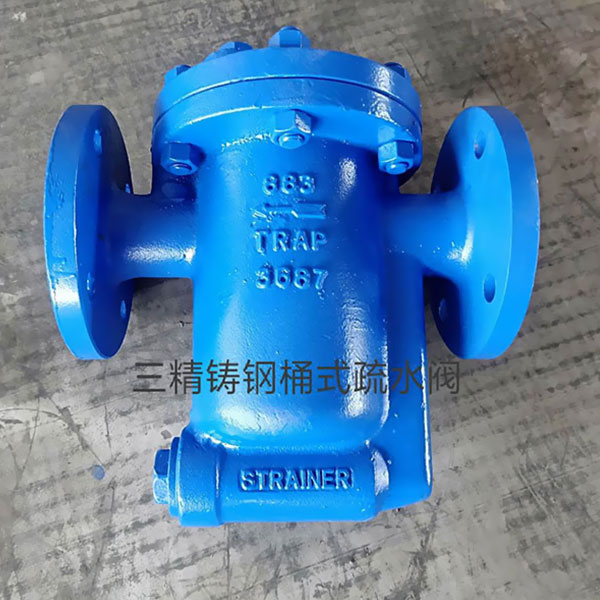

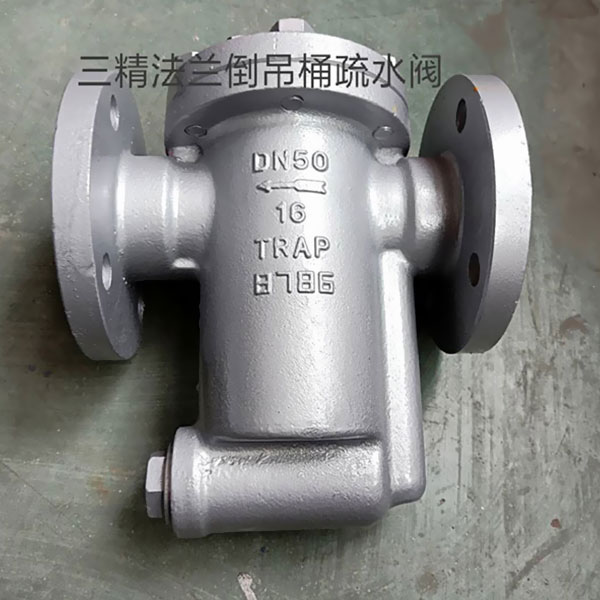

CS45H倒置桶式蒸汽疏水阀

倒置桶式蒸汽疏水阀产品结构特点1.内腔所有运动部件均为不锈钢,耐磨损,耐腐蚀。2.由于蒸汽不能到达被水封的阀座孔,所以无蒸汽损失,高效节能。3.浮桶倒置,不会被破坏压扁,不怕水击,寿命长。4.倒置桶顶部设有排气孔。连续排空气性能好,不会形成冷滞后和气堵。
分享到:

三精阀门CS45H倒置桶式蒸汽疏水阀可定制



 CS45H,ER105F倒置桶式蒸汽疏水阀

倒置桶式蒸汽疏水阀产品结构特点

 内腔所有运动部件均为不锈钢,耐磨损,耐腐蚀。 由于蒸汽不能到达被水封的阀座孔,所以无蒸汽损失,高效节能。 浮桶倒置,不会被破坏压扁,不怕水击,寿命长。

倒置桶顶部设有排气孔。连续排空气性能好,不会形成冷滞后和气堵。

倒置桶式蒸汽疏水阀受背压的影响,在高的背压下能很好地工作。

倒置桶式蒸汽疏水阀工作可靠,只有两个运动部件 ( 杠杆 — 和倒置桶 ) ,故不会产生卡阻。

阀座与阀瓣在阀的顶部,阀瓣在开关中可以使污物通过,有良好的自我清洗性 能 , 无污物困扰。

蒸汽疏水阀型号:CS45H(ER105)

蒸汽疏水阀口径:15MM-200MM

蒸汽疏水阀使用压力:1.6MPA -4.0MPA

蒸汽疏水阀连接方式:法兰连接

蒸汽疏水阀操作方式:自动

蒸汽疏水阀使用功能:排出蒸汽中的水分

蒸汽疏水阀使用介质:蒸汽.冷凝水

蒸汽疏水阀:铸钢.不锈钢

蒸汽疏水阀制造标准:机械部标准或定做非标

倒置桶式蒸汽疏水阀工作原理

倒置桶式蒸汽疏水阀是利用冷凝水和蒸汽的密度差的工作原理,内部结构是由杠杆系统连接倒吊桶,克服蒸压力开关倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件,倒吊桶开口向下。装置刚起动时,管道内出现空气和低温冷凝水,此时疏水阀是全开放,空气和低温冷凝水迅速排出,装置很快提升温度。当蒸汽进入倒吊桶内,倒吊桶产生向上浮力,倒吊桶连接杠杆带动阀心关闭阀门。倒吊桶上开有一小孔,能自动排空气,当一部份蒸汽从小孔排出,另一部份蒸汽产生凝结水,倒吊桶失去浮力向下沉,倒吊桶连接杠杆带动阀心开启阀门。当蒸汽再进入倒吊桶内,阀门再关闭,循环工作,间断排水。

  倒置桶式蒸汽疏水阀连续排水能量表 (Kg/h)

型号

880

881
881F
81

882
882F
82

883
883F
83

884
884F
84

815
815F
85

816

816F



0.5

240

420

800

1520

2500

3960

7190

1

280

470

930

1750

2950

4500

8600

2

230

460

930

1800

3020

4500

8150

4

280

410

920

2000

3050

4400

8800

6

280

380

800

1560

2600

4600

8000

8

310

420

900

1750

2950

4900

8850

10

260

365

660

1550

2550

4500

8450

12

200

380

720

1730

2880

4850

9000

15

230

335

560

1500

2500

3000

8400

17

250

350

600

1550

2600

3200

8650

21

--

240

860

1200

2200

3400

7200

25



250

900

1300

2400

2900

7800

880-815倒置桶式蒸汽疏水阀侧进侧出、附过滤网、 外部尺寸图(mm)



型号

通 径

A

B

C

D

最大压力 kg/cm 2

880

1/2 '' 3/4 ''

96

76

70

128

25

881

1/2 '' 3/4 '' 1 ''

96

76

100

128

41

882

3/4 '' 1 ''

145

94

137

170

25

883

1 '' 1 1/4''

180

120

193

202

25

884

1 1/4' 1 1/2''

203

150

212

232

25

815

1 1/2'' 2 ''

220

148

248

250

25

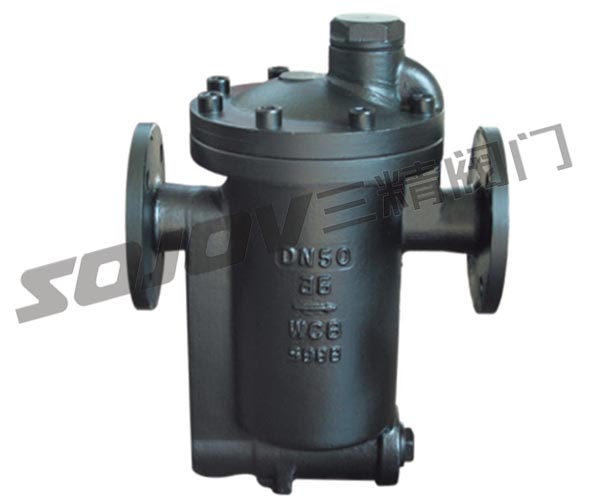

881F-886F倒置桶式蒸汽疏水阀、法兰、附过滤网、外部尺寸图(mm)



型号

通 径

A

B

C

D

最大压力 kg/cm 2

881F

15. 20 .25

96

76

100

170

25

882F

20 .25

145

94

137

210

41

883F

25 .32

180

121

193

270

25

884F

32 .40

203

150

212

320

25

815F

40 .50

220

148

248

320

25

816F

65 .80

265

489

310

400

25

81-86倒置桶式蒸汽疏水阀下进上出式外部尺寸图(mm)



型号

通 径

A

B

最大压力 kg/cm 2

81

1/2 ''

108

162

25

82

3/4 '' 1

133

203

25

83

1 ''

162

273

25

84

1 1/4''

184

314

25

85

1 1/2''

216

380

25

86

2 ''

260

432

25
