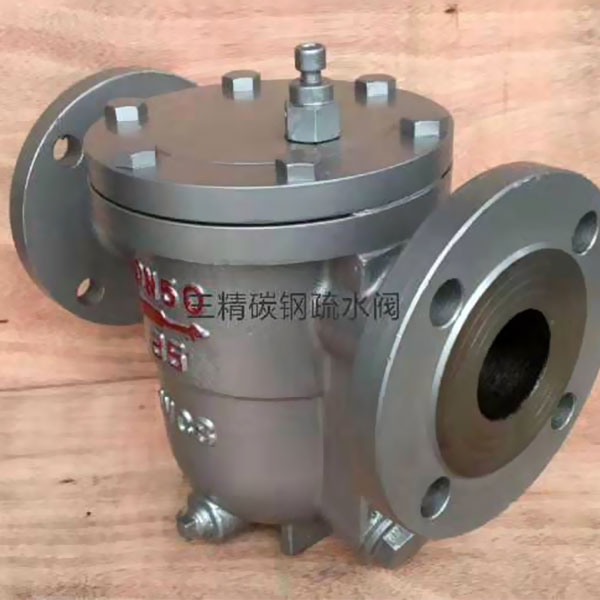

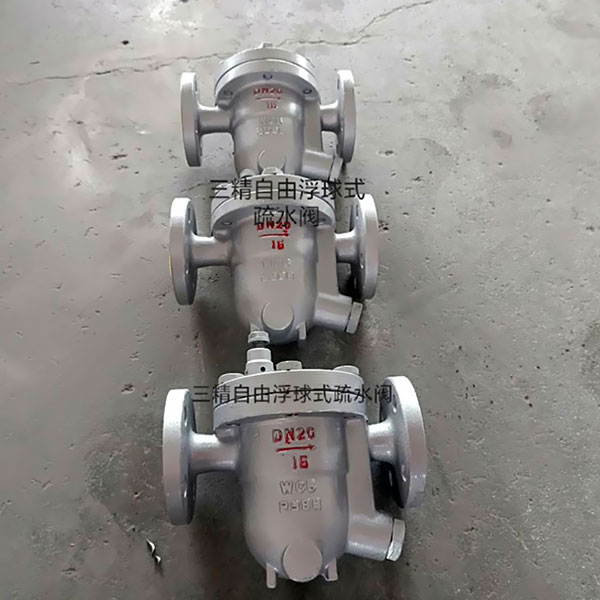

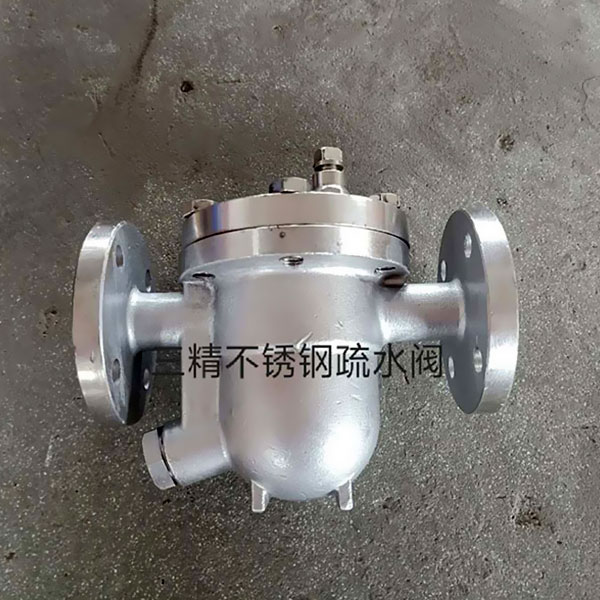

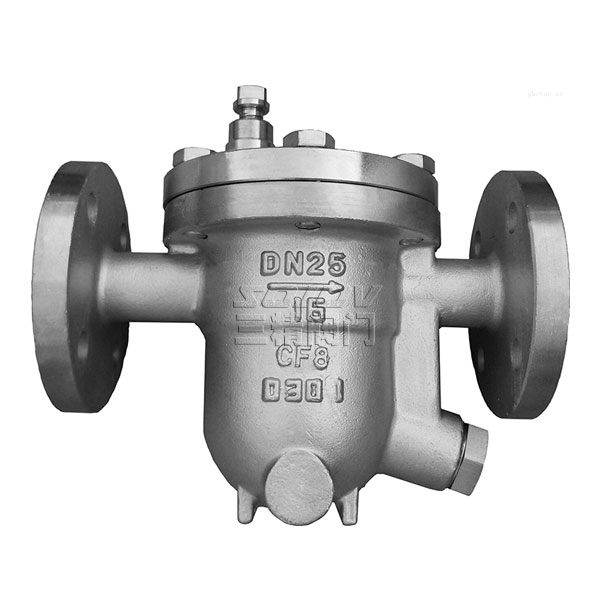

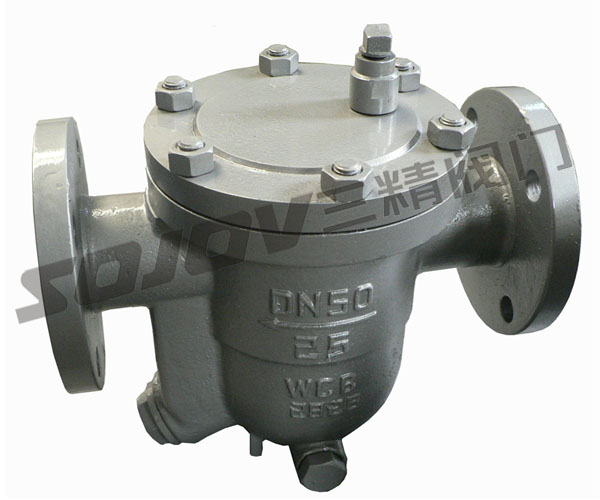

CS41H自由浮球式疏水阀
CS41H自由浮球式疏水阀概述
自由浮球式蒸汽疏水阀是目前国内最先进的蒸汽疏水阀之一，产品技术质量和制造工艺达到国际上同类产品的水平。由于浮球精度高，能确保疏水阀的密封性能，整个球面都可为密封面，使用寿命很长。
自由浮球式蒸汽疏水阀的独特优点：
是选用内置排空气阀，非常灵敏，工作质量高，能延长自由浮球式蒸汽疏水阀的整体使用寿命。自由浮球式疏水阀的最大优点是不受压力、温度、冷凝水流量波动的影响，连续排水，有水即排，最小过冷度为 0℃ ，能使加热设备达到最佳工作效率；它的最低工作压力 0.01Mpa ，最大背压率 ≤85% 。 自由浮球式蒸汽疏水阀是石油、化工、印染、制药、造纸、食品等工业加热设备最理想的疏水阀。
自由浮球式蒸汽疏水阀规格及技术参数 ：
公称通径（ DN ）： 15-150 ；
公称压力（ PN ）： 1.6-4.0Mpa ；
最高工作压力 (PMO) ： 0.2-1.6 Mpa ；
最高工作温度 (TMO) ： 350 ℃；
工作介质：蒸汽凝结水；
无负荷漏气率小于 3% ；过冷度 0.5%
自由浮球式蒸汽疏水阀最高工作压力
自由浮球式蒸汽疏水阀工作原理
自由浮球式蒸汽疏水阀的结构简单，内部只有一个精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长。装置刚起动时，管道内出现空气和低温冷凝水，手动排空气阀能迅速排除不凝结气体，疏水阀开始进入工作状态，低温冷凝水流进疏水阀，凝结水的液位上升，浮球上升，开启阀门。装置很快提升温度，管道内温度上升到饱和温度之前，自动排空气阀已经关闭；装置进入正常运行状况，凝结水减少，液位下降，浮球随液位升降调节阀孔流量；当凝结水停止进入时，浮球随介质流向逼近阀座，关闭阀门。自由浮球式蒸汽疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏。
自由浮球式蒸汽疏水阀排水量表
|
型号 |
通径 (mm) |
最高工作压力 |
不同压差 (△P)下的排水量（Kg/h) |
||||||||||||
|
0.5 |
0.2 |
0.4 |
0.6 |
0.8 |
1.0 |
1.2 |
1.6 |
2.0 |
2.5 |
3.0 |
3.5 |
4.0 |
|||
|
CS11H-16C |
15 |
0.4 |
310 |
500 |
620 |
|
|
|
|
|
|
|
|
|
|
|
0.8 |
260 |
390 |
500 |
550 |
580 |
|
|
|
|
|
|
|
|
||
|
1.2 |
300 |
340 |
370 |
400 |
430 |
460 |
490 |
|
|
|
|
|
|
||
|
1.6 |
260 |
290 |
320 |
350 |
380 |
410 |
440 |
470 |
|
|
|
|
|
||
|
CS11H-16C |
15 |
0.4 |
490 |
750 |
980 |
|
|
|
|
|
|
|
|
|
|
|
0.8 |
430 |
650 |
760 |
820 |
890 |
|
|
|
|
|
|
|
|
||
|
1.2 |
400 |
510 |
570 |
620 |
700 |
760 |
820 |
|
|
|
|
|
|
||
|
1.6 |
|
390 |
450 |
510 |
570 |
620 |
700 |
760 |
|
|
|
|
|
||
|
2.5 |
|
|
|
280 |
340 |
380 |
440 |
500 |
560 |
620 |
|
|
|
||
|
4.0 |
|
|
|
|
|
|
290 |
330 |
380 |
430 |
480 |
520 |
560 |
||
|
CS41H-16 |
25 |
0.4 |
1850 |
2500 |
2980 |
|
|
|
|
|
|
|
|
|
|
|
0.8 |
1250 |
1900 |
2100 |
2450 |
2750 |
|
|
|
|
|
|
|
|
||
|
1.2 |
900 |
1450 |
1650 |
1900 |
2100 |
2250 |
2400 |
|
|
|
|
|
|
||
|
1.6 |
|
1200 |
1560 |
1450 |
1450 |
1650 |
1750 |
2100 |
|
|
|
|
|
||
|
2.5 |
|
|
|
700 |
850 |
950 |
1050 |
1200 |
1350 |
1650 |
|
|
|
||
|
4.0 |
|
|
|
|
|
700 |
750 |
800 |
860 |
920 |
980 |
1050 |
1150 |
||
|
CS41H-16 |
40 |
0.4 |
2800 |
4250 |
5800 |
|
|
|
|
|
|
|
|
|
|
|
0.8 |
1800 |
2980 |
3650 |
4250 |
4750 |
|
|
|
|
|
|
|
|
||
|
1.2 |
|
2500 |
3000 |
3450 |
3900 |
4100 |
4500 |
|
|
|
|
|
|
||
|
1.6 |
|
2150 |
2650 |
3000 |
3300 |
3600 |
3950 |
4100 |
|
|
|
|
|
||
|
2.5 |
|
|
|
|
2100 |
2650 |
3000 |
3300 |
3650 |
3900 |
|
|
|
||
|
4.0 |
|
|
|
|
|
1000 |
1350 |
1650 |
1950 |
2250 |
2500 |
2750 |
3000 |
||
|
CS41H-16 |
50 150 |
0.4 |
5000 |
8500 |
11500 |
|
|
|
|
|
|
|
|
|
|
|
0.8 |
4200 |
6200 |
7800 |
8900 |
9500 |
|
|
|
|
|
|
|
|
||
|
1.2 |
2200 |
3600 |
4700 |
5500 |
6200 |
6800 |
7600 |
|
|
|
|
|
|
||
|
1.6 |
|
3600 |
4400 |
5000 |
5400 |
5900 |
6100 |
6800 |
|
|
|
|
|
||
|
2.5 |
|
|
|
3200 |
3600 |
3900 |
4200 |
4700 |
5100 |
5400 |
|
|
|
||
|
4.0 |
|
|
|
|
|
2850 |
3000 |
3250 |
3700 |
3950 |
4050 |
4400 |
5000 |
||
