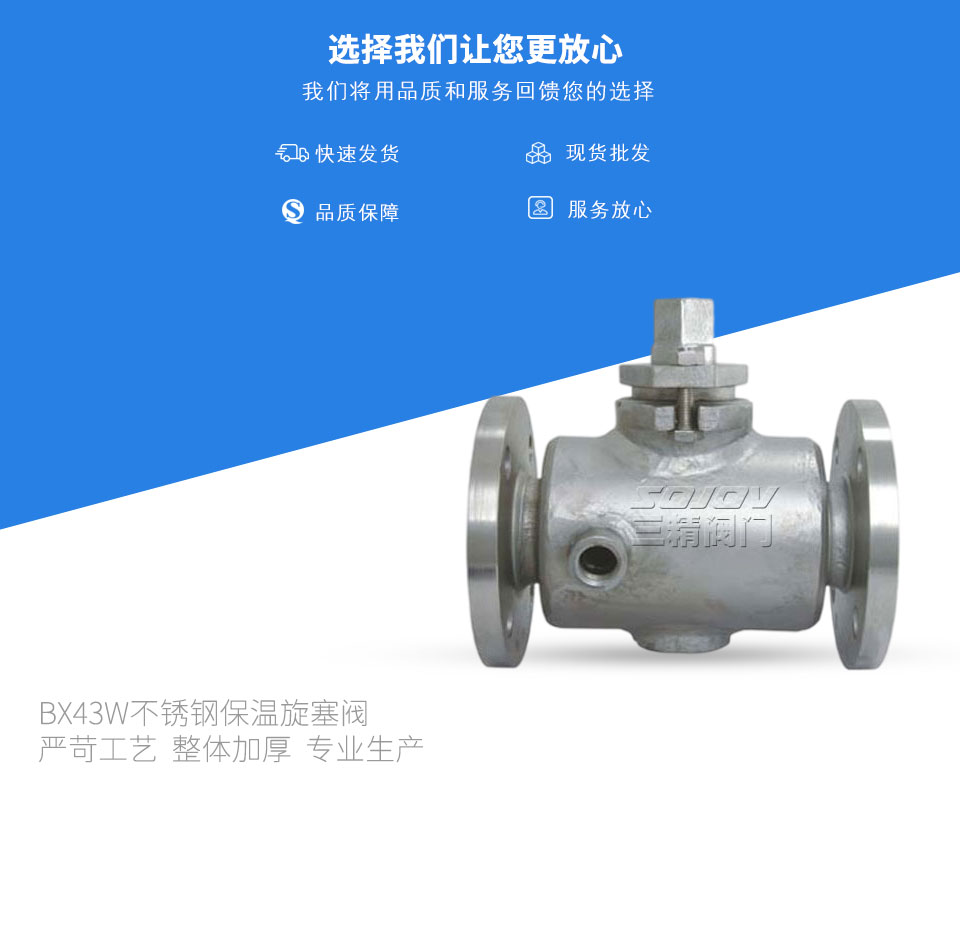

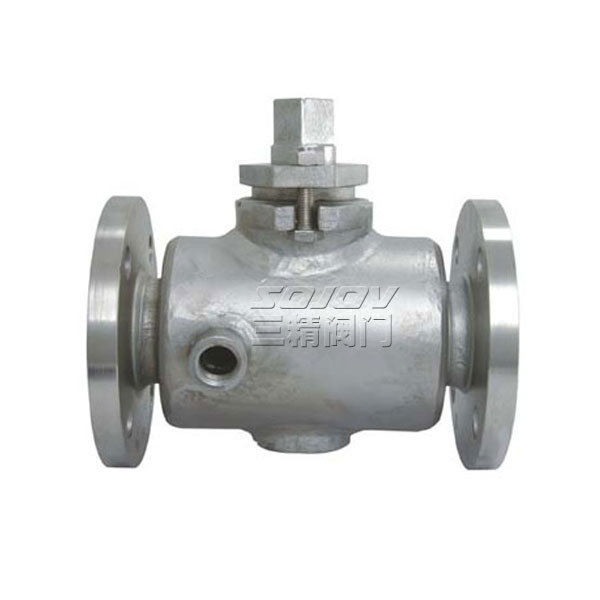

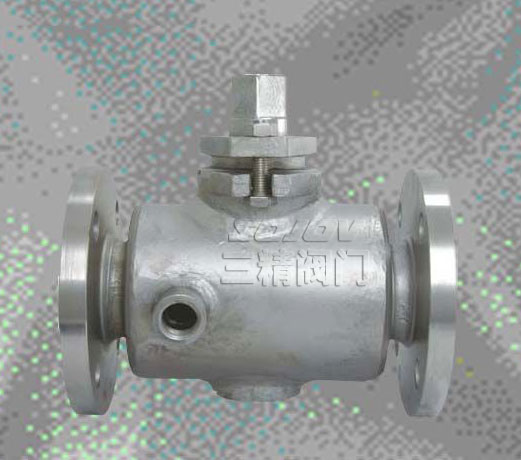

BX43W不锈钢保温旋塞阀
  • BX43W不锈钢保温旋塞阀
  • BX43W不锈钢保温旋塞阀
  • BX43W不锈钢保温旋塞阀
  • BX43W不锈钢保温旋塞阀

BX43W不锈钢保温旋塞阀

旋塞阀广泛地应用于油田开采、输送和精练设备中,同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。
上一个产品:BJ41W保温截止阀
分享到:

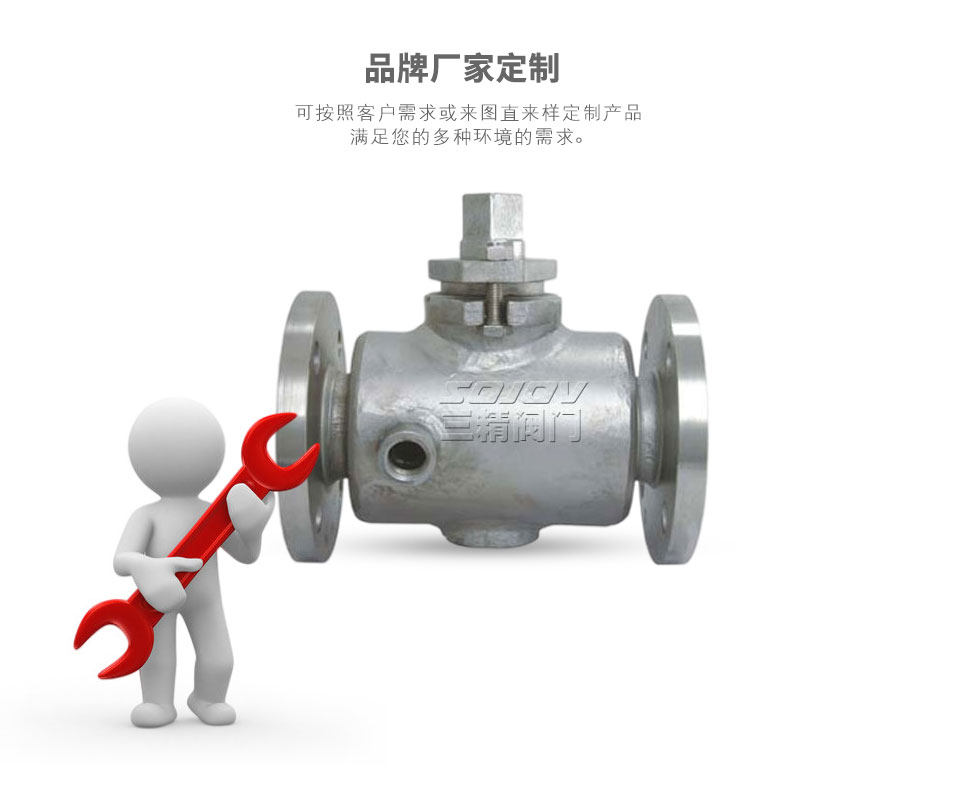

三精阀门BX43W不锈钢保温旋塞阀可定制BX43W不锈钢保温旋塞阀



BX43W不锈钢保温旋塞阀概述

BX43W二通保温旋塞阀的应用旋塞阀已广泛应用于石油、化工、液化气、食品、制药、城建、等各部门,以及人们日常生活中,由明科阀门自主研发生产的旋塞阀质量可靠、价格合理、售后服务完善。适用于各种轻重工业及楼宇管道。旋塞阀的阀塞的形状可成圆柱形或圆锥形。在圆柱形阀塞中,通道一般成矩形;而在锥形阀塞中,通道成梯形。这些形状使旋塞阀的结构变得轻巧,但同时也产生了一定的损失。旋塞阀适于作为切断和接通介质以及分流适用,但是依据适用的性质和密封面的耐冲蚀性,有时也可用于节流。由于旋塞阀密封面之间运动带有擦拭作用,而在全开时可完全防止与流动介质的接触,故它通常也能用于带悬浮颗粒的介质。旋塞阀的另一个重要特性时它易于适应多通道结构,以致一个阀可以获得两个、三个,甚至四个不同的流道。这样可以简化管道系统的设计、减少阀门用量以及设备中需要的一些连接配件。

BX43W不锈钢保温旋塞阀产品特点:

1、适用于经常操作,启闭迅速、轻便。

2、流体阻力小。

3、结构简单,相对体积小,重量轻,便于维修。

4、密封性能好。

5、不受安装方向的限制,介质的流向可任意。

6、无振动,噪声小。

主要零件

零件名称 试阀体、塞子 填料
BX43W-1.0P
BX43W-1.0R
不锈钢 石墨
BX43W-1.0C 铸钢

试验压力

型号 公称压力PN(MPa) 试验压力PS(MPa) 公称压力PN(MPa) 适用介质 工作温度(℃)
壳体 密封
BX43W-1.0p 1.0 1.5 1.1 1.0 磷酸类等 ≤250
BX43W-1.0C 1.0 1.5 1.1 1.0 非腐蚀、弱腐蚀

连接尺寸

口径DN L D D1 D2 Z-Φd
20 150 105 75 55 4×14
25 160 115 85 65 4×14
32 190 135 100 78 4×18
40 200 145 110 85 4×18
50 220 160 125 100 4×18
65 280 180 145 120 4×18
80 300 195 160 135 4×18
100 340 215 180 155 8×18
125 350 245 210 185 8×18
150 400 280 240 210 8×23
200 480 335 295 265 8×23
250 530 390 350 320 12×23
300 610 440 400 368 12×23

保温阀门结构简介

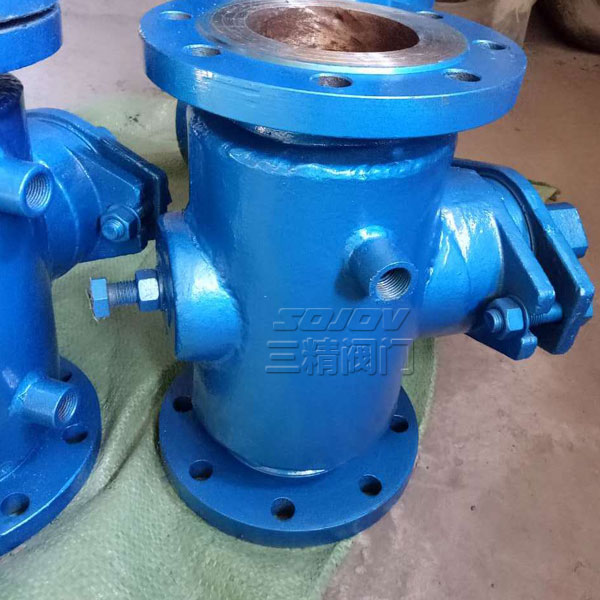

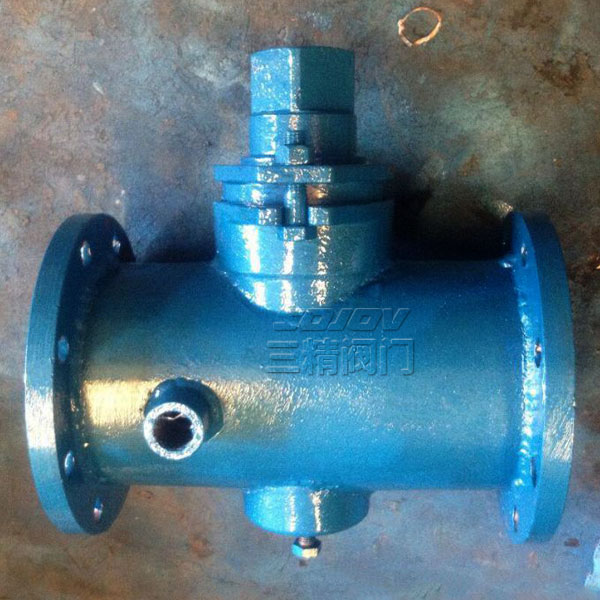

保温阀门是在阀体焊装一层金属夹套,通过对金属夹套内注入蒸汽、导热油、冷却水、冷气等,使阀体的介质在常温、升温、降温等条件下,达到所需要的温度,起到保温或保冷的作用。保温阀门是用在常温下会凝固的高粘度、蒸汽或其它保温、保冷介质,确保阀内介质能够正常工作。

保温阀门作用原理

保温阀门具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管路中介质热量损失。具有良好的保温保冷特性,同时又能有效降低管路中介质热量损失。保温阀门在石油、化工、冶金、制药等各类系统中得到较多应用,有效降低管路中介质热量的损失,防止介质结晶、凝固等相象的出现。保温阀门的作用是在温度高或低的情况下通过阀门时,保温阀门内的物质对介质产生保温效果,使介质不会凝结或粘在阀体内部,让阀门的启闭能正常运作。

保温阀门分类

三精阀门产品符合GB、DIN、ANSI等国际标准。保温阀门还分为:保温球阀、保温闸阀、保温蝶阀、保温放料阀、保温截止阀、保温止回阀、保温过滤器。保温阀门等。产品使用范围广、适合大小口径、品种齐全。由于保温阀门的品种繁多,详细的结构原理可质询本公司的技术工程师。

保温阀门标准

闸阀:设计与制造【GB12234】

旋塞阀:设计制造标准【GB/T 22130】

截止阀:设计制造标准【GB/T 12234】

球阀:设计制造标准【GB/T12224、ASME B 16.34】


产品用途
