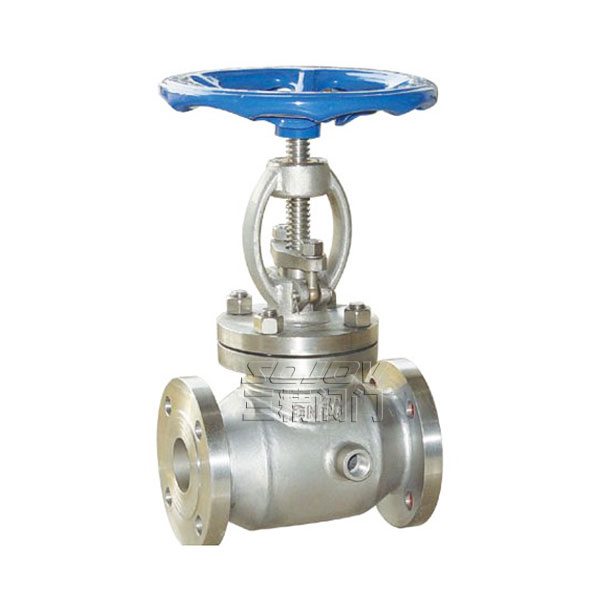

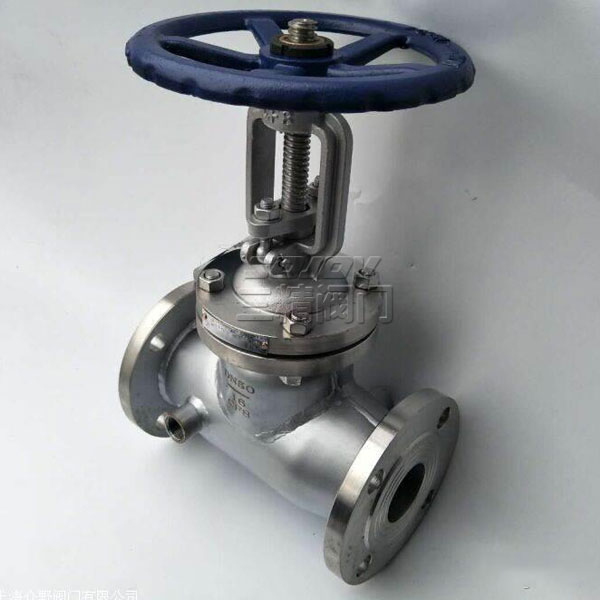

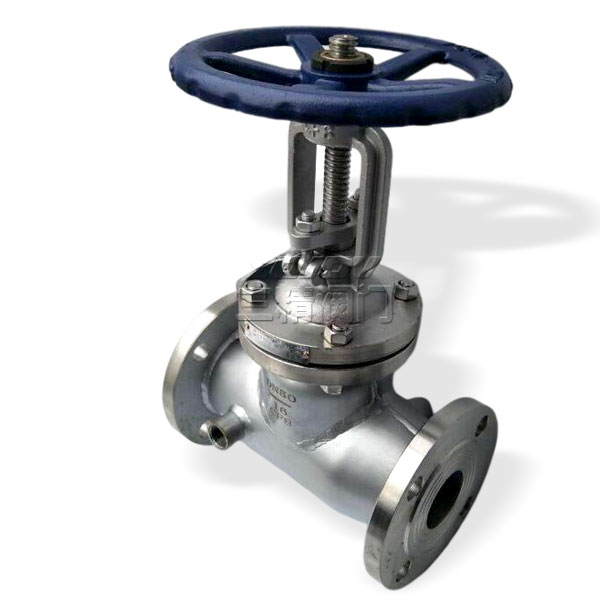

BJ41W保温截止阀
型号：BJ41W
公称通径：15MM-300MM
使用压力：1.6MPA -6.4MPA
连接方式：法兰连接
形式：手动
主要功能：起开关作用
使用介质：耐腐蚀介质
材质：不锈钢
标准：机械部标准或定做非标
BJ41W保温截止阀概述
保温截止阀，是主要用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质，是BJ45W直流夹套保温截止阀的保温夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有保温夹套的两个连接口。直流保温截止阀特别适用于化工、化肥行业的管路上，夹套内涵入蒸汽能防止介质结晶。保温截止阀被广泛应用于石油、化工、冶金、制药等各类系统中。
|
保温截止阀型号：BJ41W |
公称通径：15MM-300MM |
使用压力：1.6MPA -6.4MPA |
|
连接方式：法兰连接 |
保温截止阀形式：手动 |
主要功能：起开关作用 |
|
使用介质：耐腐蚀介质 |
保温截止阀材质：不锈钢 |
标准：机械部标准或定做非标 |
BJ41W保温截止阀产品性能规范
|
型号 |
公称压力PN(MPa) |
试验压力 |
适用温度 |
适用介质 |
保温套压力(MPa) |
|
|
壳体 |
密封 |
|||||
|
BJ41W-16P、R、C |
1.6 |
2.4 |
1.8 |
≤350 |
硝酸类 |
≤1.0 |
|
BJ41W-25P、R、C |
2.5 |
3.8 |
2.8 |
≤350 |
硝酸类 |
≤1.0 |
BJ41W保温截止阀主要尺寸表
|
型号 |
公称通径DNmm |
尺寸 |
||||||||||||||||||||
|
L |
D |
D1 |
D2 |
B-f |
Z-Φd |
H |
Do |
2-G |
||||||||||||||
|
15 |
130 |
95 |
65 |
45 |
16-2 |
4-14 |
170 |
170 |
3/8 |
||||||||||||
|
20 |
150 |
105 |
75 |
55 |
16-2 |
4-14 |
190 |
190 |
3/8 |
|||||||||||||
|
25 |
160 |
115 |
85 |
65 |
16-2 |
4-14 |
205 |
205 |
3/8 |
|||||||||||||
|
32 |
180 |
135 |
100 |
78 |
18-2 |
4-18 |
270 |
270 |
1/2 |
|||||||||||||
|
40 |
200 |
145 |
110 |
85 |
18-3 |
4-18 |
310 |
310 |
1/2 |
|||||||||||||
|
50 |
230 |
160 |
125 |
100 |
18-3 |
4-18 |
358 |
358 |
1/2 |
|||||||||||||
|
65 |
290 |
180 |
145 |
120 |
18-3 |
4-18 |
373 |
373 |
1/2 |
|||||||||||||
|
80 |
310 |
195 |
160 |
135 |
20-3 |
8-18 |
435 |
435 |
1/2 |
|||||||||||||
|
100 |
350 |
215 |
180 |
155 |
20-3 |
8-18 |
500 |
500 |
1/2 |
|||||||||||||
|
125 |
400 |
245 |
210 |
185 |
22-3 |
8-18 |
614 |
614 |
1/2 |
|||||||||||||
|
150 |
480 |
280 |
240 |
210 |
24-3 |
8-23 |
674 |
674 |
1/2 |
|||||||||||||
|
200 |
600 |
335 |
295 |
264 |
26-3 |
12-23 |
818 |
818 |
1/2 |
|||||||||||||
|
250 |
730 |
405 |
355 |
320 |
30-3 |
12-25 |
949 |
969 |
1/2 |
|||||||||||||
保温阀门结构简介
保温阀门是在阀体焊装一层金属夹套，通过对金属夹套内注入蒸汽、导热油、冷却水、冷气等，使阀体的介质在常温、升温、降温等条件下，达到所需要的温度，起到保温或保冷的作用。保温阀门是用在常温下会凝固的高粘度、蒸汽或其它保温、保冷介质，确保阀内介质能够正常工作。
保温阀门作用原理
保温阀门具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。具有良好的保温保冷特性，同时又能有效降低管路中介质热量损失。保温阀门在石油、化工、冶金、制药等各类系统中得到较多应用，有效降低管路中介质热量的损失，防止介质结晶、凝固等相象的出现。保温阀门的作用是在温度高或低的情况下通过阀门时，保温阀门内的物质对介质产生保温效果，使介质不会凝结或粘在阀体内部，让阀门的启闭能正常运作。

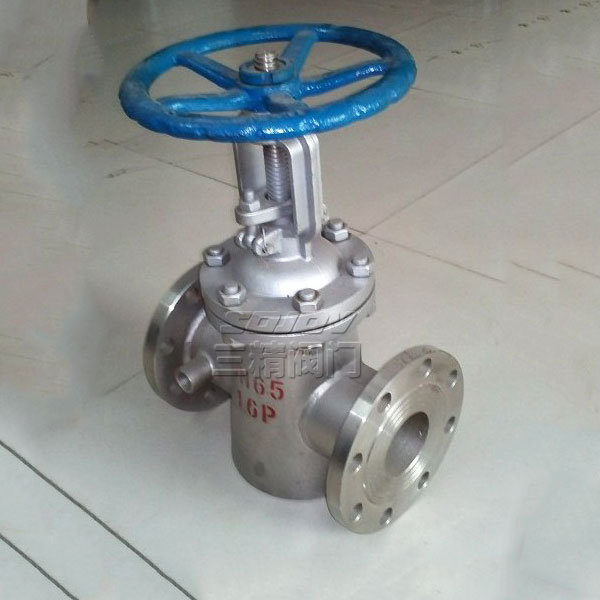

保温阀门分类
三精阀门产品符合GB、DIN、ANSI等国际标准。保温阀门还分为：保温球阀、保温闸阀、保温蝶阀、保温放料阀、保温截止阀、保温止回阀、保温过滤器。保温阀门等。产品使用范围广、适合大小口径、品种齐全。由于保温阀门的品种繁多，详细的结构原理可质询本公司的技术工程师。
保温阀门标准
闸阀：设计与制造【GB12234】
旋塞阀：设计制造标准【GB/T 22130】
截止阀：设计制造标准【GB/T 12234】
球阀：设计制造标准【GB/T12224、ASME B 16.34】
