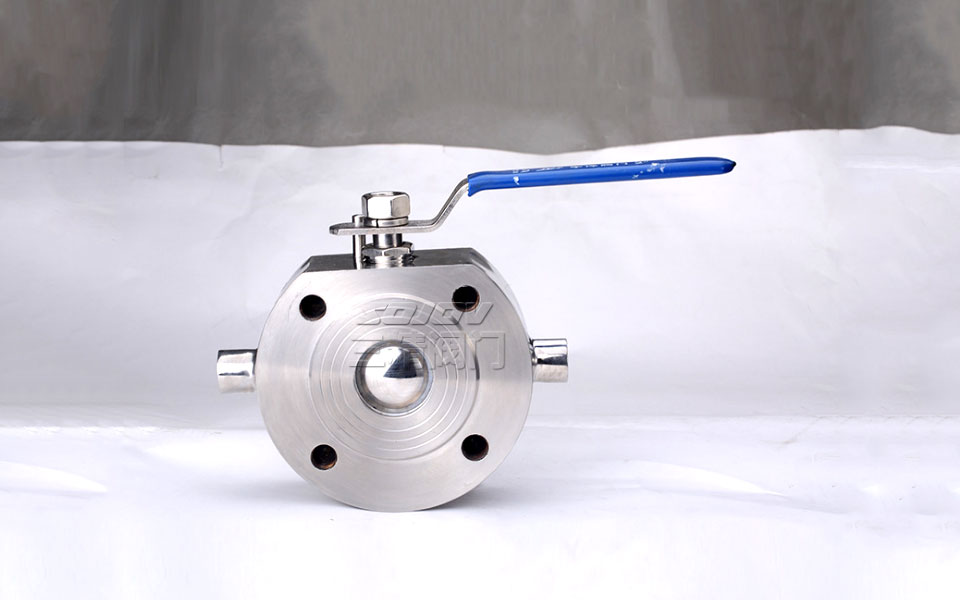

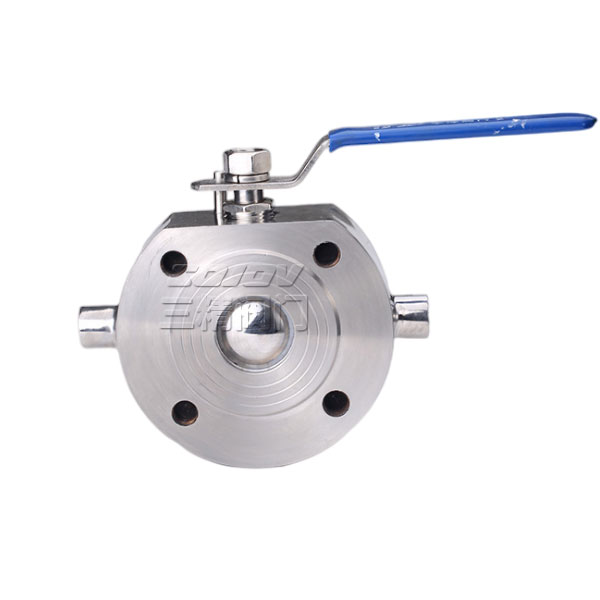

BQ71F意大利式超薄型保温球阀
规范公称压力:1.6-2.5MPa
适用温度范围:-20-232℃-350℃
适用介质:水、油、气及某些腐蚀性液体(W.O.G)
意大利式超薄型保温球阀应用规范
公称压力:1.6-2.5MPa 适用温度范围:-20-232℃-350℃ 适用介质:水、油、气及某些腐蚀性液体(W.O.G)
意大利式超薄型保温球阀主要零件材料
序号NO |
零件名称 |
材质 |
|
1 |
阀体 |
不锈钢CF8M/CF8 |
碳钢WCB |
2 |
球 |
不锈钢316/304 |
不锈钢SS304 |
3 |
密封垫 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
4 |
阀杆 |
不锈钢316/304 |
不锈钢SS304 |
5 |
填料 |
不锈钢PTFE |
聚四氟乙烯PTFE |
6 |
定位锁 |
不锈钢304 |
不锈钢SS304 |
7 |
手柄 |
不锈钢304 |
不锈钢SS304 |
8 |
阀杆螺母 |
不锈钢304 |
不锈钢SS304 |
9 |
填料压盖 |
不锈钢304 |
不锈钢SS304 |
10 |
手柄套 |
塑料Plastic |
塑料Plastic |
11 |
密封瓶帽 |
不锈钢316/304 |
不锈钢SS304 |
12 |
垫圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
意大利式超薄型保温球阀外形尺寸表
尺寸 |
15/1/2“ |
20/3/4” |
25/1“ |
32/11/4" |
40/11/2" |
50/2“ |
65/21/2" |
80/3” |
100/4“ |
125/5” |
150/6” |
200/8“ |
d |
15 |
19 |
23.5 |
30 |
36 |
45 |
58 |
67 |
76 |
100 |
125 |
195 |
L |
32 |
38.5 |
45 |
55 |
62 |
72 |
95 |
120 |
145 |
200 |
225 |
275 |
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
215 |
245 |
280 |
335 |
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
155 |
185 |
210 |
265 |
H |
62 |
70 |
79 |
86 |
92 |
102 |
158 |
172 |
187 |
200 |
240 |
278 |
E |
110 |
125 |
135 |
150 |
150 |
180 |
250 |
300 |
350 |
650 |
840 |
1000 |
b |
14 |
14 |
16 |
16 |
18 |
20 |
22 |
24 |
24 |
26 |
26 |
28 |
z-d1 |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-23 |
12-20 |
l |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
2-G |
3/8 |
3/8 |
3/8 |
1/2 |
1/2 |
1/2 |
1/2 |
1/2 |
1/2 |
1/2 |
1/2 |
1/2 |
保温阀门结构简介
保温阀门是在阀体焊装一层金属夹套,通过对金属夹套内注入蒸汽、导热油、冷却水、冷气等,使阀体的介质在常温、升温、降温等条件下,达到所需要的温度,起到保温或保冷的作用。保温阀门是用在常温下会凝固的高粘度、蒸汽或其它保温、保冷介质,确保阀内介质能够正常工作。
保温阀门作用原理
保温阀门具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管路中介质热量损失。具有良好的保温保冷特性,同时又能有效降低管路中介质热量损失。保温阀门在石油、化工、冶金、制药等各类系统中得到较多应用,有效降低管路中介质热量的损失,防止介质结晶、凝固等相象的出现。保温阀门的作用是在温度高或低的情况下通过阀门时,保温阀门内的物质对介质产生保温效果,使介质不会凝结或粘在阀体内部,让阀门的启闭能正常运作。
保温阀门分类
三精阀门产品符合GB、DIN、ANSI等国际标准。保温阀门还分为:保温球阀、保温闸阀、保温蝶阀、保温放料阀、保温截止阀、保温止回阀、保温过滤器。保温阀门等。产品使用范围广、适合大小口径、品种齐全。由于保温阀门的品种繁多,详细的结构原理可质询本公司的技术工程师。
保温阀门标准
闸阀:设计与制造【GB12234】
旋塞阀:设计制造标准【GB/T 22130】
截止阀:设计制造标准【GB/T 12234】
球阀:设计制造标准【GB/T12224、ASME B 16.34】
