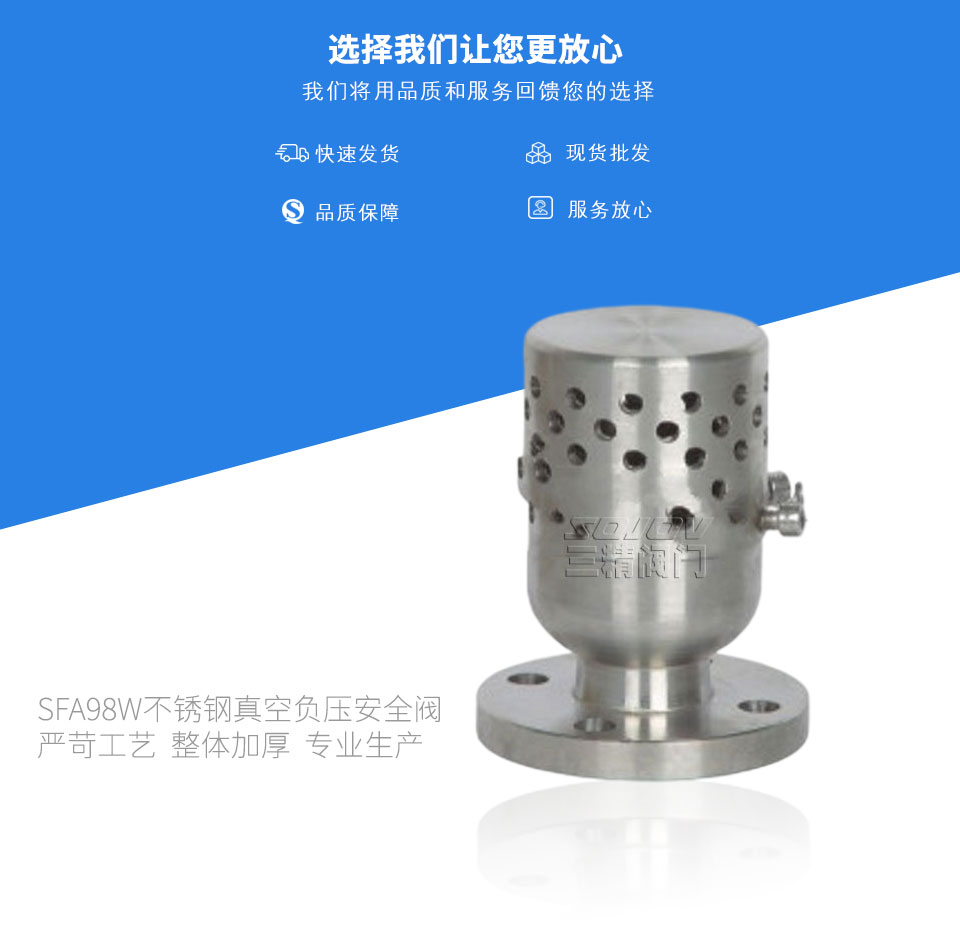

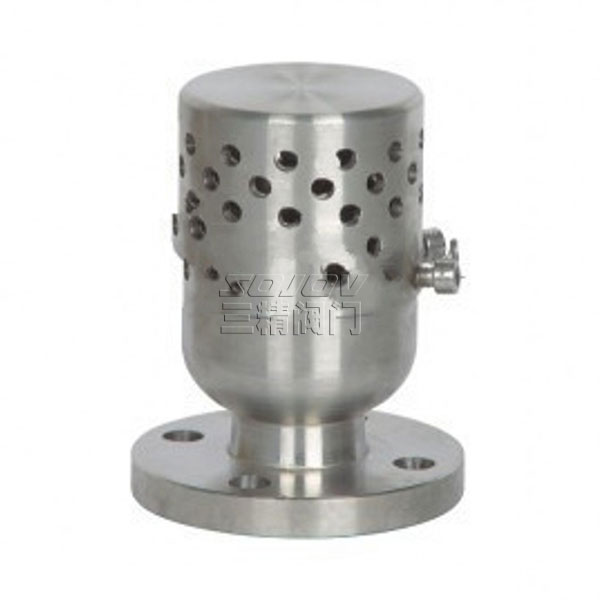

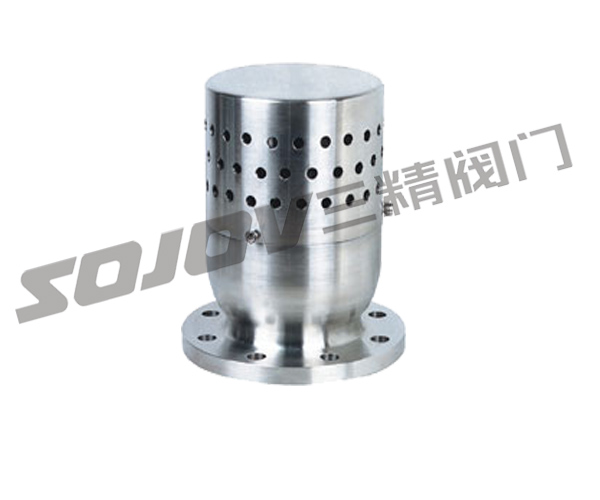

SFA98W不锈钢真空负压安全阀
型号：SFA98W
公称通径：15MM-200MM
使用压力：-1.6MPA
连接方式：法兰连接
形式：弹簧式
主要功能：负压泄压保护作用
阀使用介质：真空设备
材质：不锈钢
标准：机械部标准或定做非标
SFA98W-10P/10R真空负压安全阀概述
SFA98W-10P/10R真空负压安全阀适用于温度≤200℃的负压系统，当容器内负压超过允许值时，该阀自动开启，吸入空气；当容器内负压达到允许值时，该阀自动关闭，从而保护设备及系统。安装在正常非负压系统，当容器和系统的放散阀未打开，产生负压时，此阀自动开启。
| 负压安全阀 型号：SFA98W | 负压安全阀 公称通径：15MM-200MM | 负压安全阀 使用压力：-1.6MPA |
| 负压安全阀 连接方式：法兰连接 | 负压安全阀 形式：弹簧式 | 负压安全阀 主要功能：负压泄压保护作用 |
| 负压安全阀阀使用介质：真空设备 | 负压安全阀 材质：不锈钢 | 负压安全阀 标准：机械部标准或定做非标 |
SFA98W-10P/10R真空负压安全阀主要零部件材料
|
NO. |
零件名称 |
SFA72W-P材料 |
SFA72W-R材料 |
|
1 |
阀体 |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
2 |
阀座 |
1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
3 |
调节圈 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
4 |
阀盖 |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
5 |
阀杆 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
6 |
弹簧 |
50CrVA |
50CrVA包覆氟塑料 |
SFA98W-10P/10R真空负压安全阀使用温度和使用介质
|
工作温度
|
≤200℃
|
|
适用介质
|
SFA798W-10P适用于硝酸类介质
|
|
SFA98W-10R适用于醋酸类介质
|
SFA98W-10P/10R真空负压安全阀外形尺寸和连接尺寸
|
公称通径 |
尺寸 |
||||||
|
D |
D1 |
D2 |
Z-d |
b |
f1 |
H |
|
|
15 |
95 |
65 |
45 |
4-14 |
14 |
2 |
110 |
|
20 |
105 |
75 |
55 |
4-14 |
16 |
2 |
130 |
|
25 |
115 |
85 |
65 |
4-14 |
16 |
2 |
150 |
|
32 |
140 |
100 |
78 |
4-18 |
18 |
2 |
180 |
|
40 |
150 |
110 |
85 |
4-18 |
18 |
3 |
200 |
|
50 |
165 |
125 |
100 |
4-18 |
20 |
3 |
221 |
|
80 |
200 |
160 |
135 |
4-18 |
22 |
3 |
245 |
|
100 |
220 |
180 |
155 |
8-18 |
22 |
3 |
253 |
|
125 |
250 |
210 |
185 |
8-18 |
24 |
3 |
280 |
|
150 |
285 |
240 |
210 |
8-23 |
24 |
3 |
329 |
|
200 |
340 |
295 |
265 |
8-23 |
26 |
3 |
377 |
|
250 |
395 |
350 |
320 |
12-23 |
28 |
3 |
440 |
安全阀订货主要事项：
安全阀介质, 压力等级,开启方式（全启/微启）设定起跳压力,确定阀门尺寸,连接方式,标准最大耐温,释放流量/每小时,阀体材质,内部阀体结构,工作原理,安装说明等相关技术资料.安全阀 选型主要依据就是（起跳压力及整齐压力流量温度）口径一般设计院会给出,而实际上通过蒸汽压力,流量及起跳压力,可以推测出安全阀的尺寸.一般会比设计院所选出的口径小一号.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com】
