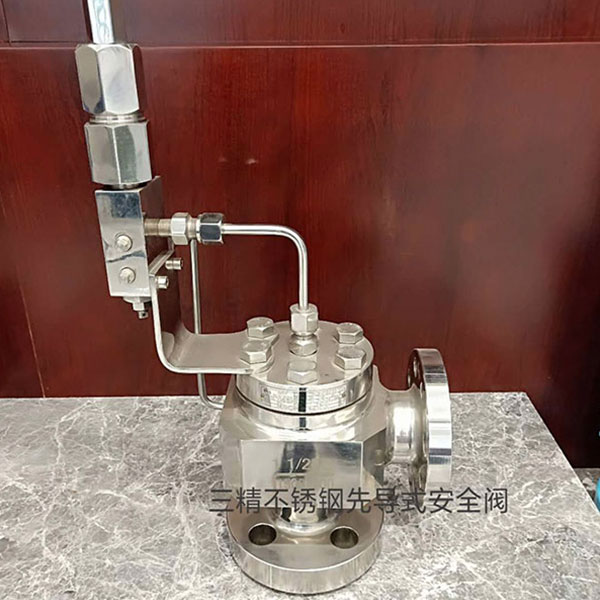

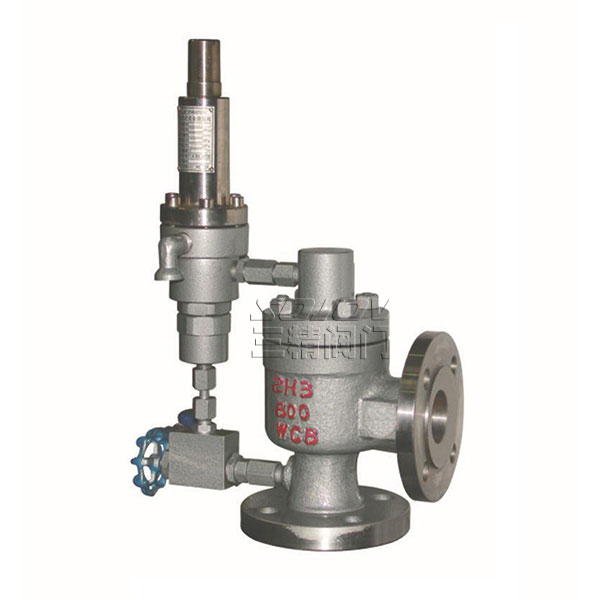

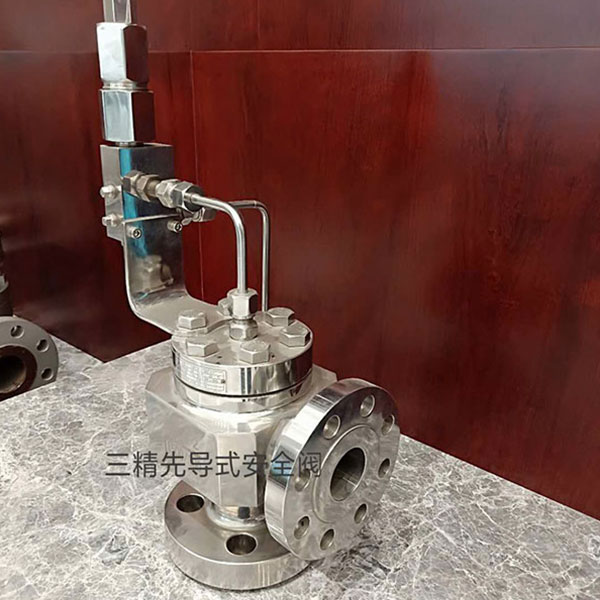

Ax46F先导式安全阀
  • Ax46F先导式安全阀
  • Ax46F先导式安全阀
  • Ax46F先导式安全阀
  • Ax46F先导式安全阀

Ax46F先导式安全阀

型号:AX46F

公称通径:25MM-200MM

使用压力:1.6MPA 10.0MPA

连接方式:法兰连接

形式:先导式

主要功能:泄压保护作用

使用介质:天然气,气体

材质:铸钢、不锈钢

标准:机械部标准或定做非标

下一个产品:GYA液压安全阀
分享到:

三精阀门Ax46F先导式安全阀可定制Ax46F先导式安全阀

Ax46F先导式安全阀概述

先导式安全阀型号:AX46F 先导式安全阀公称通径:25MM-200MM 先导式安全阀 使用压力:1.6MPA  10.0MPA
先导式安全阀   连接方式:法兰连接 先导式安全阀  形式:先导式 先导式安全阀主要功能:泄压保护作用
先导式安全阀使用介质:天然气,气体 先导式安全阀 材质:铸钢.不锈钢 先导式安全阀标准:机械部标准或定做非标

先导式安全泄压阀是一种新颖结构的安全阀。主要用于石油天然气、化工、电力、冶金和城市燃气等领域,是受压设备、容器或管路上的最佳超压保护装置。其主要优点是变弹簧直接作用为导阀间接作用,提高了动作的灵敏度,而且主阀采用套筒活塞式,双重密封阀座结构,动作精度高、重复性好、回座快、不泄漏、能带高背压排放、工作等命长、工作稳定可靠,它还可在线调校,反复启跳排放后,仍然能自动回座,关闭严密,操作维护方便


先导式安全阀主要零部件材料

  NO.

零件名称

Ax46Y/F 材料

KAX46Y/F材料

1

阀体

WCB

WCB

2

阀瓣

2Cr13/2Cr13+PTFE

1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE

3

导向套

1Cr18Ni9Ti

1Cr18Ni9Ti

4

弹簧

50CrVA

50CrVA

5

O型圈

氟橡胶

氟橡胶

6

阀盖

25

25

7

导阀

部件

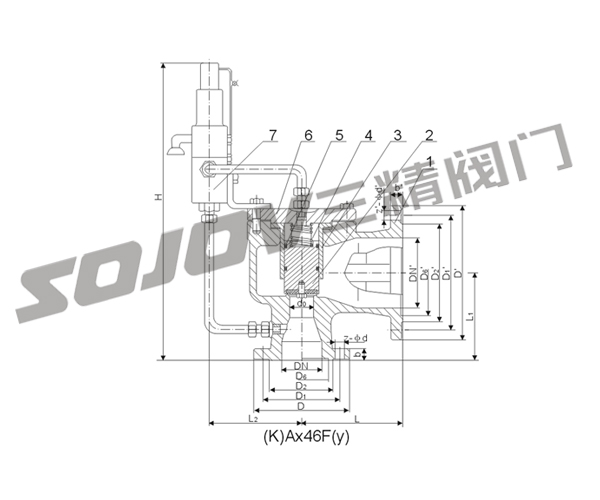

先导式安全阀外形尺寸和连接尺寸寸

型号

公称通径

do

L

L1

L2

H

DN'

D

D1

D2

D6

b

Z-?d

D'

D1'

D2'

D6'

b'

Z'-?d'

(K)Ax46

F

-16

Y



AF46Y-16

25

15

110

95

150

365

32

115

85

65



16

4-14

140

100

78



18

4-18

32

20

115

100

150

375

40

140

100

78



18

4-18

150

110

85



18

4-18

40

25

120

110

160

390

50

150

110

85



18

4-18

165

125

100



20

4-18

50

32

135

120

160

410

65

165

125

100



20

4-18

185

145

120



20

4-18

65

40

160

140

175

435

80

185

145

120



20

4-18

200

160

135



20

8-18

80

50

170

135

175

451

100

200

160

135



20

8-18

220

180

155



22

8-18

100

65

195

175

195

500

125

220

180

155



22

8-18

250

210

185



24

8-18

125

80

210

190

220

526

150

250

210

185



22

8-18

285

240

210



24

8-23

150

100

255

230

265

623

175

285

240

210



24

8-23

315

270

240



26

8-23

200

125

300

260

300

690

250

340

295

265



26

12-23

405

355

320



30

12-26

(K)Ax46

F

-25

Y



AF46Y-25

25

15

110

95

150

365

32

115

85

65



16

4-14

140

100

78



18

4-18

32

20

115

100

150

375

40

140

100

78



18

4-18

150

110

85



18

4-18

40

25

120

110

160

390

50

150

110

85



18

4-18

165

125

100



20

4-18

50

32

135

120

160

410

65

165

125

100



20

4-18

185

145

120



20

4-18

65

40

160

140

175

435

80

185

145

120



22

8-18

200

160

135



20

8-18

80

50

170

135

175

451

100

200

160

135



22

8-18

220

180

155



22

8-18

100

65

195

175

195

500

125

230

190

160



24

8-23

250

210

185



22

8-18

125

80

210

190

220

526

150

270

220

188



28

8-26

285

240

210



24

8-23

150

100

255

230

265

623

175

300

250

218



30

8-26

310

270

240



26

8-23

200

125

300

260

300

690

250

360

310

278



34

12-26

405

355

320



30

12-26

(K)Ax46

F

-40

Y



AF46Y-40

25

15

110

95

150

365

32

115

85

65

58

16

4-14

140

100

78



18

4-18

32

20

115

100

150

375

40

140

100

78

66

18

4-18

150

110

85



18

4-18

40

25

120

110

160

390

50

150

110

85

76

18

4-18

165

125

100



20

4-18

50

32

135

120

160

410

65

165

125

100

88

20

4-18

185

145

120



20

4-18

65

40

160

140

175

435

80

185

145

120

110

22

8-18

200

160

135



20

8-18

80

50

170

135

175

451

100

200

160

135

121

22

8-18

220

180

155



22

8-18

100

65

195

175

195

500

125

235

190

160

150

24

8-23

250

210

185



22

8-18

125

80

210

190

220

526

150

270

220

188

176

28

8-26

285

240

210



24

8-23

150

100

255

230

265

623

175

300

250

218

204

30

8-26

310

270

240



26

8-23

200

125

300

260

300

690

250

375

320

282

260

38

12-30

405

355

320



30

12-26

(K)Ax46

F

-64

Y



AF46Y-64

25

15

110

100

160

365

32

140

100

78

58

22

4-18

140

100

78

66

18

4-18

32

20

130

110

160

375

40

155

110

82

66

24

4-23

150

110

85

76

18

4-18

40

25

130

120

170

445

50

170

125

95

76

24

4-23

165

125

100

88

20

4-18

50

32

135

130

195

460

65

180

135

105

88

26

4-23

185

145

120

110

22

8-18

65

40

175

160

225

495

80

205

160

130

110

28

8-23

200

160

135

121

22

8-18

80

50

175

160

225

525

100

215

170

140

121

30

8-23

235

190

160

150

24

8-23

100

65

195

195

245

565

125

250

200

168

150

32

8-26

270

220

188

176

28

8-25

150

100

280

265

265

610

200

345

280

240

204

38

8-34

375

320

282

260

38

12-30

200

125

300

295

300

680

250

405

345

300

260

44

12-34

450

385

345

313

42

12-34

(K)Ax46

F

-100

Y



AF46Y-100

25

15

110

100

160

365

32

140

100

78

58

24

4-18

140

100

78

66

18

4-18

32

20

130

110

160

375

40

155

110

82

66

24

4-23

150

110

85

76

18

4-18

40

25

130

120

170

445

50

170

125

95

76

26

4-23

165

125

100

88

20

4-18

50

32

135

130

195

460

65

195

145

112

88

28

4-26

185

145

120

110

22

8-18

65

40

175

160

225

495

80

220

170

138

110

32

8-26

200

160

135

121

22

8-18

80

50

175

160

225

525

100

230

180

148

121

34

8-26

235

190

160

150

24

8-23

100

65

195

195

245

565

125

265

210

172

150

38

8-30

270

220

188

176

28

8-25

150

100

280

265

265

610

200

355

290

250

204

46

12-34

375

320

282

260

38

12-30

200

125

300

295

300

680

250

430

360

312

260

54

12-41

450

385

345

313

42

12-34

安全阀订货主要事项:

安全阀介质, 压力等级,开启方式(全启/微启)设定起跳压力,确定阀门尺寸,连接方式,标准最大耐温,释放流量/每小时,阀体材质,内部阀体结构,工作原理,安装说明等相关技术资料.安全阀 选型主要依据就是(起跳压力及整齐压力流量温度)口径一般设计院会给出,而实际上通过蒸汽压力,流量及起跳压力,可以推测出安全阀  的尺寸.一般会比设计院所选出的口径小一号.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com】
