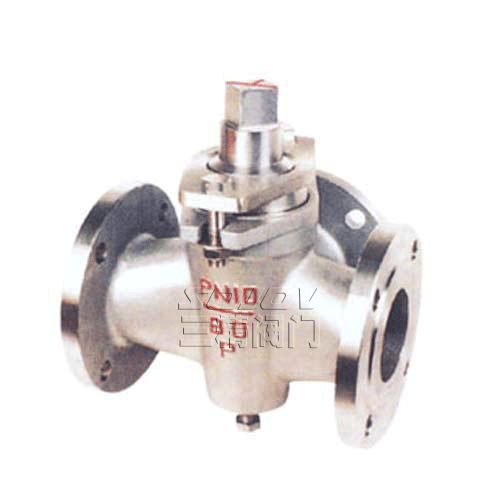

X44W三通铸钢旋塞阀
三通法兰铸钢旋塞阀产品概述：
X44W、X44T三通法兰旋塞阀通过压紧填料，使塞子和塞体密封面压紧，密封等级较高，冠环铸钢三通旋塞阀大量集中用于中、低压管路。主要阀体材质有铸铁、铸钢、不锈钢、铜等可适应不同管路情况。
三通铸钢旋塞阀型号压力
|
型号 |
公称压力 |
试验压力PS（MPa） |
适用介质 |
工作温度（℃） |
|
|
壳体 |
密封 |
||||
|
X44W-1.0C |
1.0 |
1.5 |
1.1 |
煤气、油品 |
≤200 |
三通铸钢旋塞阀外型尺寸
|
公称压力 |
公称通径 |
尺寸（mm） |
|||||||
|
L |
D |
D1 |
D2 |
z-φd |
□s |
h |
H |
||
|
1.0 |
25 |
145 |
115 |
85 |
56 |
4╳φ14 |
17 |
38 |
133 |
|
32 |
170 |
135 |
100 |
78 |
4╳φ18 |
18 |
45 |
152 |
|
|
40 |
180 |
145 |
110 |
85 |
4╳φ18 |
24 |
55 |
212 |
|
|
50 |
200 |
160 |
125 |
100 |
4╳φ18 |
28 |
74 |
260 |
|
|
65 |
220 |
180 |
145 |
120 |
4╳φ18 |
32 |
82 |
295 |
|
|
80 |
250 |
195 |
160 |
135 |
4╳φ18 |
40 |
95 |
327 |
|
|
100 |
300 |
215 |
180 |
155 |
8╳φ18 |
45 |
135 |
425 |
|
|
125 |
350 |
245 |
210 |
185 |
8╳φ18 |
54 |
154 |
482 |
|
|
150 |
400 |
280 |
240 |
210 |
8╳φ23 |
62 |
172 |
512 |
|
|
200 |
450 |
335 |
295 |
265 |
8╳φ23 |
75 |
195 |
605 |
|
|
250 |
530 |
390 |
350 |
320 |
8╳φ23 |
85 |
230 |
660 |
|
|
300 |
580 |
440 |
400 |
368 |
8╳φ23 |
100 |
263 |
760 |
|
三通铸钢旋塞阀的主要零件材料
|
旋塞阀型号 |
阀体 |
塞子 |
填料压盖 |
填料 |
|
X44W-1.0C |
铸钢 |
铸钢 |
铸钢 |
柔性石墨 |
三精阀门售后服务承诺
对于贵公司在三精阀门订购阀门产品，我厂在售后服务方面作如下承诺：
一、我公司对产品质量实行三包，即：包质、包换、保修；
二、合同签订后，保证保质、保量，按时交货；
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询，随时给予解答；
五、在交付设备时，本厂向需方交付以下资料：发货清单、产品合格证、产品样本、产品使用说明书、技术资料；
当接到用户反应质量问题的信函或电话后，保证24小时内作出答复最快解决问题。
