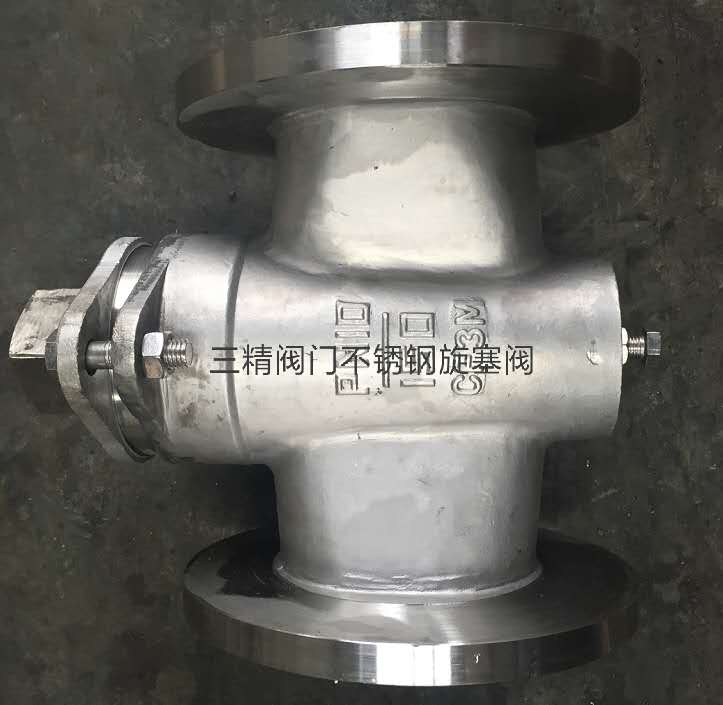

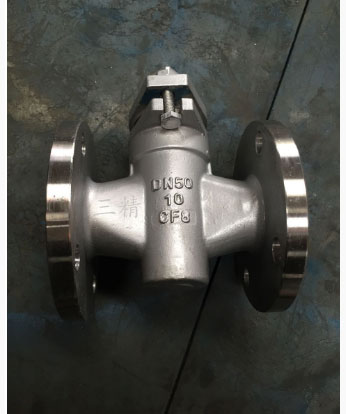

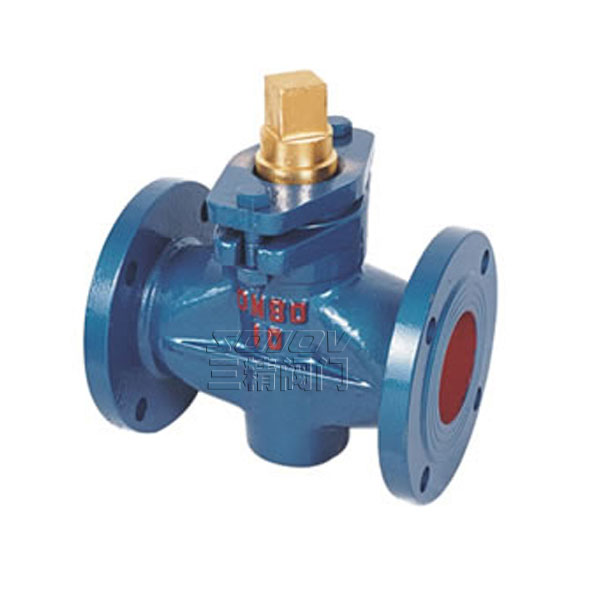

X43H二通铸钢旋塞阀
  • X43H二通铸钢旋塞阀
  • X43H二通铸钢旋塞阀
  • X43H二通铸钢旋塞阀
  • X43H二通铸钢旋塞阀

X43H二通铸钢旋塞阀

X43H二通铸钢旋塞阀是用带通孔的旋塞做为启闭件,通过旋塞的旋动实现关闭的阀门,具有密封性能好,使用寿命长,具有进出端同时密封的优点。衬里旋塞基本类型有两种:X44系列三通旋塞阀和X43系列三通旋塞阀
下一个产品:X43W二通铸铁旋塞阀
分享到:

三精阀门X43H二通铸钢旋塞阀 可定制X43H二通铸钢旋塞阀



产品概述

旋塞阀是用带通孔的旋塞做为启闭件,通过旋塞的旋动实现关闭的阀门,具有密封性能好,使用寿命长,具有进出端同时密封的优点。衬里旋塞基本类型有两种:X44系列三通旋塞阀和X43系列三通旋塞阀。

旋塞阀结构特点

1、旋塞阀阀体进出口端窗口设计为双道沟槽密封环结构,旋塞在旋转过程中,其密封副间的密封比压在逐渐变化,直至到达全开或全关位置时,产生足够的密封比压,密封副达到零泄漏。2、旋塞阀双道沟槽密封环即可以使PTFE衬套稳固在阀体内不产生位移,又可吸收由于温差变化引起衬套产生的微量变形,同时衬套与旋塞之间产生有力的擦拭作用,又提高了密封面的使用寿命。

3、旋塞阀塞轴上部采用一个PTFE膜片和O型圈与调节垫片组合,即可以调整密封面间的密封比压,使塞子转动灵活,又可以保证进、出口端和中法兰连接端的密封。

4、旋塞阀整个密封过程可近似认为与管道内压力无关。

5、旋塞阀PTFE衬套内,根据使用温度和工作介质采用不同材料的填充物,润滑好,寿命长。

旋塞阀设计规范

遵循GB/T12240,API 599,API 6D标准  三、驱动方式    手动、蜗轮传动、电动

X43W-1.0C二通铸钢旋塞阀型号压力介质

型号

公称压力
PN(MPa)

试验压力PS(MPa)

适用介质

工作温度(℃)

壳体

密封

X43W-1.0C

1.0

1.5

1.1

煤气、油品

≤200

X43W-1.0C二通铸钢旋塞阀型号尺寸

型号

公称通径
DN(mm)

尺寸(mm)

L

D

D1

D2

f

b

z-φd

□s

h

H

X43W-1.0C

15

80

95

65

45

2

14

4-φ14

14

26

99

20

90

105

75

55

2

16

4-φ14

14

34

124

25

110

115

85

65

2

16

4-φ14

17

38

133

32

115

135

100

78

2

18

4-φ18

18

45

152

40

150

145

110

85

3

18

4-φ18

26

55

212

50

170

160

125

100

3

20

4-φ18

28

74

260

65

220

180

145

120

3

20

4-φ18

32

82

295

80

250

195

160

135

3

22

4-φ18

40

95

327

100

300

215

180

155

3

26

8-φ18

45

135

425

125

350

245

210

185

3

24

8-φ18

54

154

482

150

400

280

240

210

3

24

8-φ23

62

172

512

200

450

335

295

265

3

24

8-φ23

75

195

605

250

530

390

350

320

3

28

12-φ23

85

230

660

300

580

440

400

368

3

30

12-φ23

100

263

760
