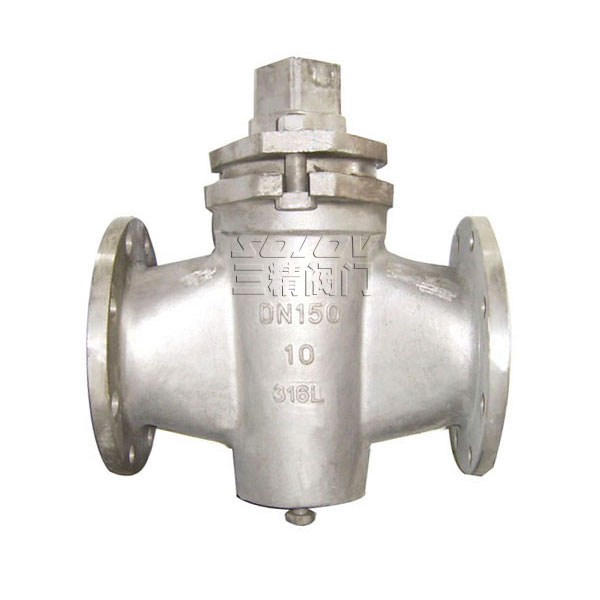

X43W二通不锈钢旋塞阀

X43W二通不锈钢旋塞阀阀体和盖子均由铬镍钛不锈钢制造，填料为油浸石棉盘根柔性石墨。旋塞阀广泛地应用于油田开采、输送和精练设备中，同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

下一个产品：X43H二通铸钢旋塞阀

上一个产品：三精阀门美标旋塞阀

分享到：

三精阀门 X43W二通不锈钢旋塞阀可定制

二通不锈钢法兰旋塞阀简述：

X43W-1.0R二通不锈钢旋塞阀阀体和盖子均由铬镍钛不锈钢制造，填料为油浸石棉盘根柔性石墨。旋塞阀广泛地应用于油田开采、输送和精练设备中，同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

二通不锈钢法兰旋塞阀主要优点：

旋塞阀适用于经常操作，启闭迅速、轻便。流体阻力小。结构简单，相对体积小，重量轻，便于维修。密封性能好不受安装方向的限制，介质的流向可任意。无振动，噪声小。旋塞阀安装与维护应注意事项要留有阀柄旋转的位置不能用作节流。带传动机构的球阀应直立安装。

二通不锈钢法兰旋塞阀用途：

二通法兰旋塞阀适合用于高冲刷性的气固。液固相介质。如PVC、尿素、本酐、烧碱生产装置中，或对外泄漏要求高介质,输送和精练设备中，旋塞阀同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。不锈钢旋塞阀主要优点：适用于经常操作，启闭迅速、轻便。流体阻力小。结构简单，相对体积小，重量轻，便于维修。

二通不锈钢法兰旋塞阀主要性能规范：

型号	公称压力 PN（MPa）	试验压力PS（MPa）		适用介质	工作温度（℃）
型号	公称压力 PN（MPa）	壳体	密封	适用介质	工作温度（℃）
X43W-1.0P	1.0	1.5	1.1	硝酸类	≤250
X43W-1.0R	1.0	1.5	1.1	醋酸类	-20~150

二通不锈钢法兰旋塞阀主要材料表：

零件名称	阀体	塞子	填料压盖	填料
X43W-1.0P	铬镍钛不锈钢	铬镍钛不锈钢	铬镍钛不锈钢	油浸石棉盘根柔性石墨
X43W-1.0R	铬镍钼钛不锈钢	铬镍钼钛不锈钢	铬镍钼钛不锈钢	油浸石棉盘根柔性石墨

二通不锈钢法兰旋塞阀外形尺寸表：

型号	公称通径 DN（mm）	尺寸（mm）
型号	公称通径 DN（mm）	L	D	D1	D2	f	b	z-φd	□s	h	H
X43W-1.0P X43W-1.0R	15	80	95	65	45	2	14	4-φ14	14	26	99
	20	90	105	75	55	2	16	4-φ14	14	34	124
	25	110	115	85	65	2	16	4-φ14	17	38	133
	32	115	135	100	78	2	18	4-φ18	18	45	152
	40	150	145	110	85	3	18	4-φ18	26	55	212
	50	170	160	125	100	3	20	4-φ18	28	74	260
	65	220	180	145	120	3	20	4-φ18	32	82	295
	80	250	195	160	135	3	22	4-φ18	40	95	327
	100	300	215	180	155	3	26	8-φ18	45	135	425
	125	350	245	210	185	3	24	8-φ18	54	154	482
	150	400	280	240	210	3	24	8-φ23	62	172	512
	200	450	335	295	265	3	24	8-φ23	75	195	605
	250	530	390	350	320	3	28	12-φ23	85	230	660
	300	580	440	400	368	3	30	12-φ23	100	263	760
