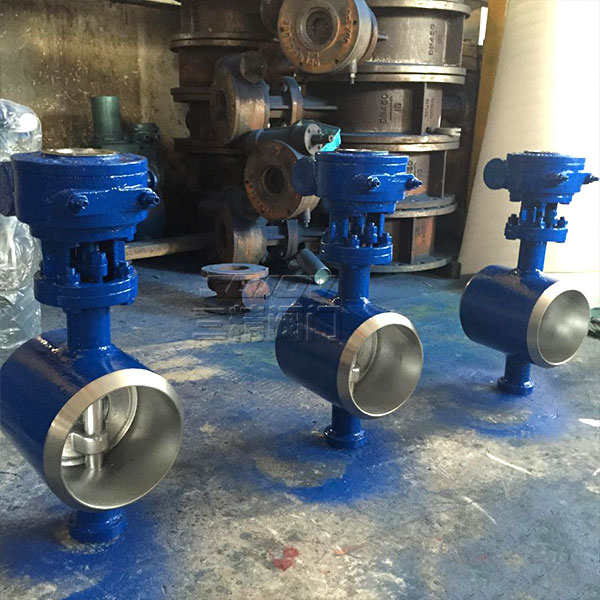

D363H/W对焊式硬密封蝶阀

对焊式硬密封蝶阀产品特点1、此阀无法兰，对管道和保温包扎带来了很大的方便和美观。2、由于采用焊接结构，使阀门与管道平面达到永久性的零泄漏。3、采用三偏心蝶阀堪称顶尖过程阀门，此设计使阀门为高温、高压、防火应用中气泡级密封的理想硬密封蝶阀。

分享到：

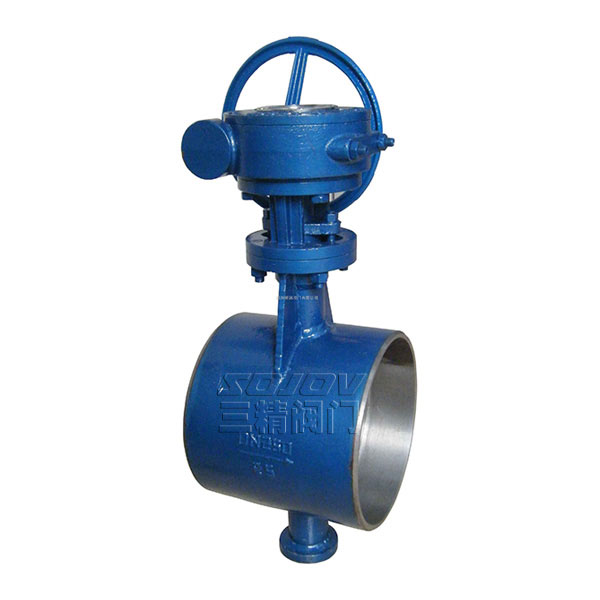

三精阀门 D363H/W对焊式硬密封蝶阀可定制

D363H/W对焊式硬密封蝶阀概述

D363H对焊式硬密封蝶阀被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上。采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，作调节流量和载断流体使用，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀具有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。

对焊式蝶阀型号：D363H	对焊式蝶阀公称通径：50MM-1000MM	对焊式蝶阀使用压力：1.6MPA -2.5MPA
对焊式蝶阀连接方式：法兰连接	对焊式蝶阀形式：蜗轮	对焊式蝶阀主要功能：起开关作用
对焊式蝶阀使用介质：水油品蒸汽	对焊式蝶阀材质：铸钢不锈钢	对焊式蝶阀标准：机械部标准或定做非标

D363H/W对焊式硬密封蝶阀产品特点

1、此阀无法兰，对管道和保温包扎带来了很大的方便和美观。

2、由于采用焊接结构，使阀门与管道平面达到永久性的零泄漏。

3 、采用三偏心蝶阀堪称顶尖过程阀门，此设计使阀门为高温、高压、防火应用中气泡级密封的理想硬密封蝶阀

D363H/W对焊式硬密封蝶阀尺寸表

ANSI　150Lb
公称通径		L	Dn	H1	H2	H	DO
in	mm	L	Dn	H1	H2	H	DO
3	76	114	89.1	186	90	230	160
4	100	127	114.3	195	100	239	160
5	125	140	139.8	208	113	252	160
6	150	140	165.2	240	130	284	160
8	200	152	216.3	265	202	307	200
10	250	165	267.4	295	235	337	200
12	300	178	318.5	340	280	392	250
14	350	190	355.6	383	315	435	300
16	400	216	406.4	427	355	481	400
18	450	222	457.2	467	370	521	400
20	500	229	508	499	406	568	450
24	600	267	609.6	618	464	689	500
28	700	39	711.2	745	560	903	350*
32	800	318	812.8	809	630	967	350*
36	900	330	914.4	873	697	1030	350*
42	1050	410	1066.8	964	777	1122	350*

ANSI　300Lb
公称通径		L	Dn	H1	H2	H	DO
in	mm	L	Dn	H1	H2	H	DO
3	76	118	89.1	242	108	286	160
4	100	190	114.3	204	108	248	160
5	125	200	139.8	214	120	258	160
6	150	210	165.2	259	135	301	200
8	200	230	216.3	276	202	318	200
10	250	250	267.4	313	235	365	250
12	300	270	318.5	363	280	415	300
14	350	290	355.6	406	315	458	400
16	400	310	406.4	441	355	510	450
18	450	330	457.2	523	370	591	500
20	500	350	508	602	420	740	350*
24	600	390	609.6	695	490	833	350*

蝶阀订货主要事项：

蝶阀介质压力等级内泄漏率阀门尺寸连接方式标准最大耐温最大耐压最大流量/每小时,闸阀阀体材质转动方式（手柄/蜗轮）内部阀体结构蝶阀工作原理安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com】
