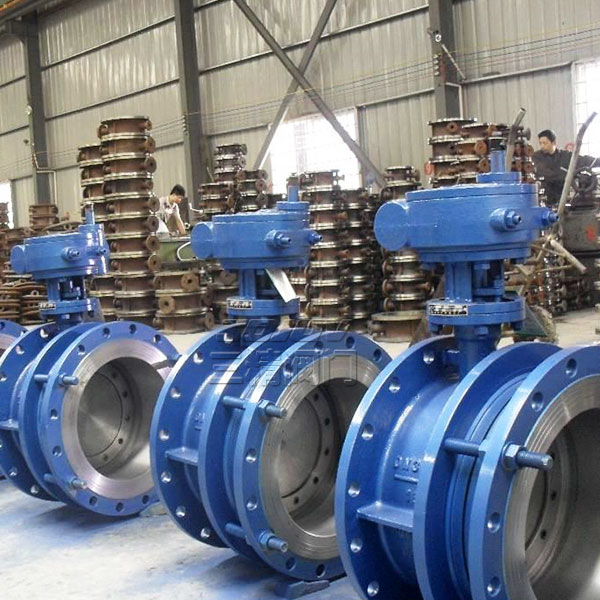

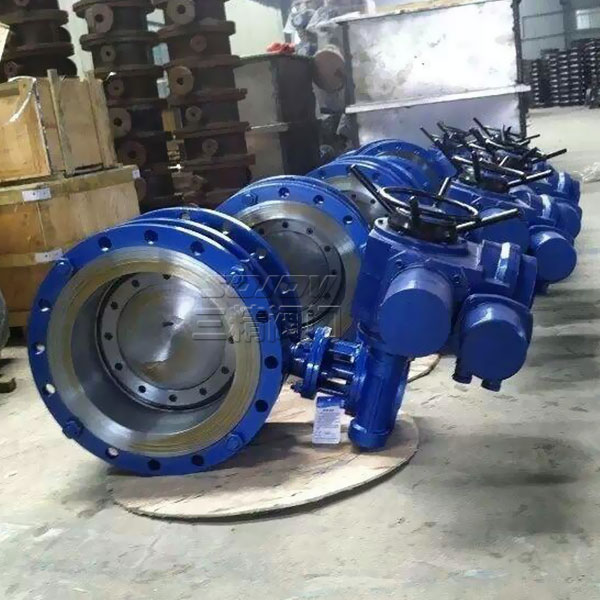

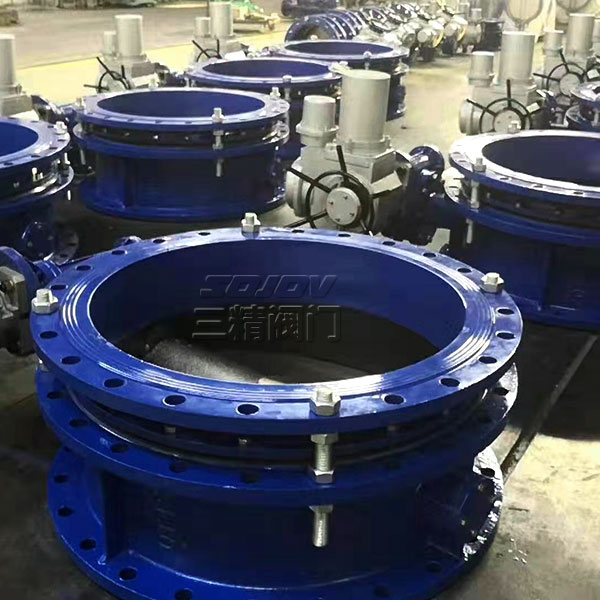

SD943H电动伸缩蝶阀
  • SD943H电动伸缩蝶阀
  • SD943H电动伸缩蝶阀
  • SD943H电动伸缩蝶阀
  • SD943H电动伸缩蝶阀

SD943H电动伸缩蝶阀

SD943H电动伸缩蝶阀适用于温度≤80℃,公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用,具有补偿管道热胀冷缩的功能。
分享到:

三精阀门SD943H电动伸缩蝶阀可定制SD943H电动伸缩蝶阀

D943H电动伸缩蝶阀概述

电动伸缩蝶阀  型号:SD943H

电动伸缩蝶阀 公称通径:50MM-1000MM

电 动伸缩蝶阀 使用压力:1.6MPA -2.5MPA

电动伸缩蝶阀 连接方式:法兰连接

电 动伸缩蝶阀 形式: 电动

电 动伸缩蝶阀 主要功能:起开关作用

电 动伸缩蝶阀 使用介质:水  油品 蒸汽

电 动伸缩蝶阀  材质:铸钢  不锈钢

电 动伸缩蝶阀 标准:机械部标准或定做非标

电动伸缩蝶阀适用于温度≤80℃,公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用,具有补偿管道热胀冷缩的功能。其主要特点如下:

1、设计新颖、合理、结构独特、重量轻、操作方便、启闭迅速;

2、伸缩蝶阀除了能作调节和截流作用、补偿管道温差所产生的热胀冷缩功能外,还能为安装更换、维修阀门提供方便。

3、密封部位可调节更换、密封性能可靠等特点。

电动伸缩蝶阀采用标准

设计标准 :GB/T12238-1989;JB/T8527-1997

电动伸缩蝶阀法兰连接尺寸

GB/T9113.1-2000;GB/T9113.2-2000

GB/T9115.1-2000;GB/T9115.2-2000

结构长度:GB/T12221-1989

压力试验:GB/T13927-1992;JB/T9092-1999

执行机构类型:CH系列特点:功能强劲:智能型、调节型、开关式。

体积小巧:体积仅相当于同类产品的35%左右。

使用方便:采用单相电源,接线简单;采用独创的球型凸出结构,使观察更方便;免加油免点检,防水防锈,任意角度安装。保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。


SD943H电动伸缩蝶阀外形尺寸表

DN

H1

H2

H3

最大
长度
Lmax

最小
长度
Lmin

伸缩
长度
L

L1

L2

L3

L4

电动设置型号

mm

50

80

112

248

163

138

151

103

185

103

297

QB10-1

65

95

112

248

188

152

170

103

185

103

297

QB10-1

80

98

130

248

192

162

177

103

185

103

297

QB10-1

100

114

142

248

215

175

205

103

185

103

297

QB10-1

125

128

174

248

230

185

215

103

185

103

297

QB20-1

150

139

180

333

240

195

225

103

185

103

297

QB20-1

200

174

225

333

265

215

245

103

185

103

297

QB60-1

250

215

266

342

295

235

260

103

185

103

292

QB60-1

300

245

290

342

302

252

282

118

322

118

250

QB120-1

350

270

320

342

321

271

301

118

322

118

250

QB120-1

400

305

400

342

333

283

313

118

322

118

250

QB250-1

450

325

425

342

354

304

334

118

322

118

250

QB250-1

500

360

480

342

366

316

346

118

322

118

250

QB250-1

600

445

520

415

418

368

398

190

322

155

362

QB500-0.5

700

505

582

415

445

395

425

190

377

155

362

QB500-0.5

800

560

620

365

475

425

455

245

681

190

482

ZA60

900

630

715

365

505

455

485

245

766

268

370

ZA60

1000

680

760

365

515

465

495

245

766

268

370

ZA60

1200

795

905

396

562

512

542

245

879

268

405

ZA120

1400

900

1000

396

592

542

572

355

983

368

430

ZA120

1600

1110

1160

460

636

586

616

355

1121

368

500

ZA240

1800

1124

1247

460

680

630

660

355

1121

368

500

ZA240

2000

1292

1367

460

730

680

710

393

1204

435

530

ZA240

蝶阀订货主要事项:

蝶阀介质压力等级内泄漏率阀门尺寸连接方式标准最大耐温最大耐压最大流量/每小时,闸阀阀体材质转动方式(手柄/蜗轮)内部阀体结构蝶阀工作原理安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com】
