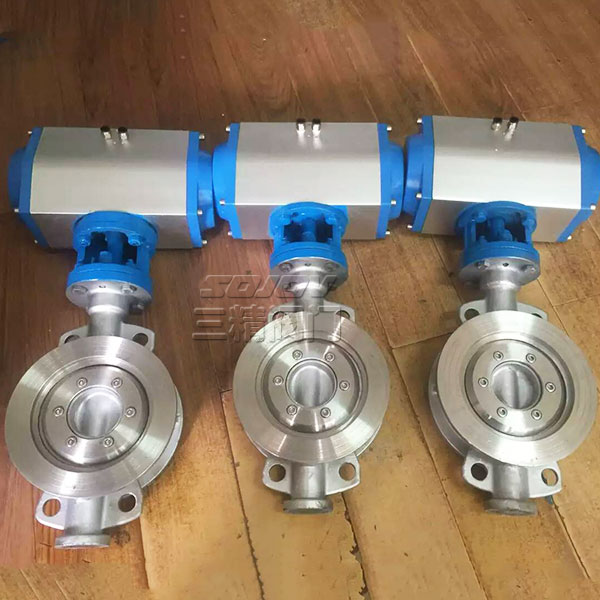

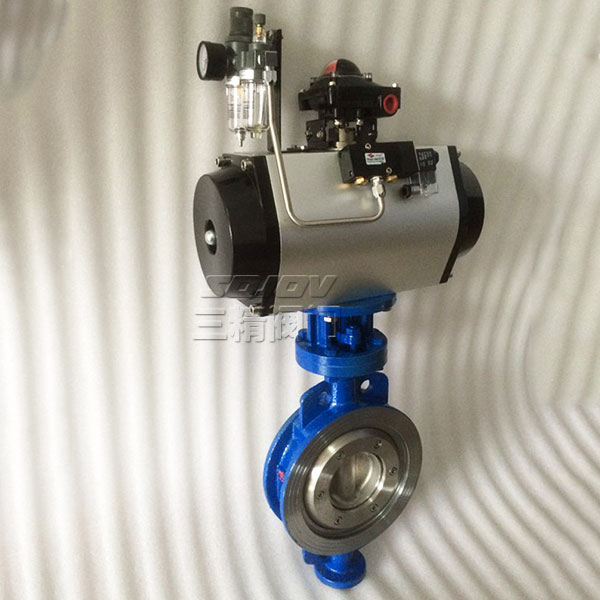

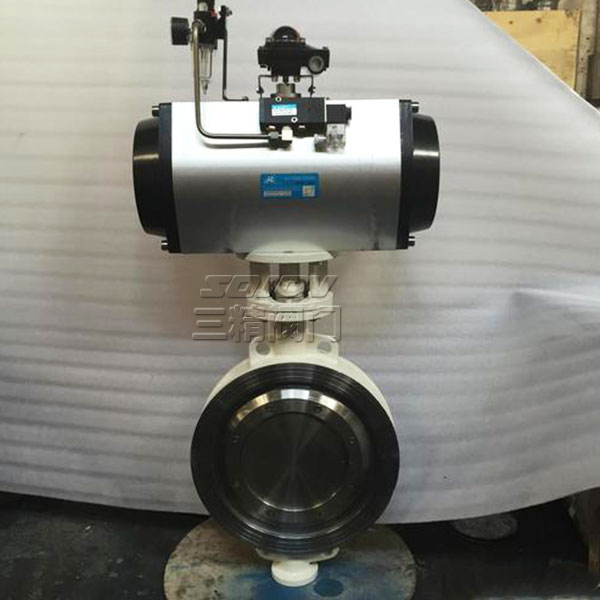

D673H气动对夹式硬密封蝶阀
  • D673H气动对夹式硬密封蝶阀
  • D673H气动对夹式硬密封蝶阀
  • D673H气动对夹式硬密封蝶阀
  • D673H气动对夹式硬密封蝶阀

D673H气动对夹式硬密封蝶阀

D673H气动硬密封蝶阀特点本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点
分享到:

三精阀门D673H气动对夹式硬密封蝶阀可定制D673H气动对夹式硬密封蝶阀



气动对夹式硬密封蝶阀概述

气动硬密封蝶阀  型号:D673H

气动硬密封蝶阀  公称通径:50MM-2600MM

气动硬密封蝶阀 使用压力:1.6MPA -2.5MPA

气动硬密封蝶阀  连接方式:对夹式

气动硬密封蝶阀  形式:气动

气动硬密封蝶阀  主要功能:起开关作用

气动硬密封蝶阀  使用介质:水  油品 蒸汽

气动硬密封蝶阀   材质:铸钢  不锈钢

气动硬密封蝶阀 标准:机械部标准或定做非标

D673H-(6、10)C、P、R、V气动对夹式硬密封蝶阀

D673H气动对夹式硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀均有双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。

D673H气动硬密封蝶阀特点

本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。

密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。

碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.

大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。

本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。

驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。

D673H气动硬密封蝶阀外形尺寸


公称
通径
DN

外形尺寸

连接尺寸

L

H

D673H

 PN0.6MPa

 PN1.0MPa

H2

A2

B2

D1

Z-d

D1

Z-d

50

43

112

625

245

72

110

4-14

125

4-18

65

46

115

625

245

72

130

4-14

145

4-18

80

64

120

645

245

72

150

4-18

160

8-18

100

64

138

675

355

92

170

8-18

180

8-18

125

70

164

715

355

92

200

8-18

210

8-18

150

76

175

800

355

92

225

8-18

240

8-22

200

89

208

850

250

170

280

12-18

295

8-22

250

114

243

925

250

170

335

12-22

350

12-22

300

114

283

1035

450

220

395

12-22

400

12-22

350

127

310

1070

450

220

445

16-22

460

16-22

400

140

340

1190

450

220

495

16-22

515

16-26

450

152

380

1250

650

280

550

16-22

565

20-26

500

152

410

1295

650

280

600

20-22

620

20-26

600

178

470

1455

850

380

705

20-26

725

20-30

700

229

550

1585

850

380

810

24-26

840

24-30

800

241

640

1700

1250

380

902

24-30

950

24-33

900

241

710

1865

1250

380

1020

24-30

1050

28-33

1000

300

770

2015

1250

380

1120

28-30

1160

28-36

1200

360

890


1250

380

1340

32-33

1380

32-39

D673H-(16、25)C、P、R、V气动硬密封对夹式蝶阀

公称
通径
DN

外形尺寸

连接尺寸

L

H

D673H

 PN1.6MPa

 PN2.5MPa

H2

A2

B2

D1

Z-d

D1

Z-d

50

43

112

625

245

72

125

4-18

125

4-18

65

46

115

625

245

72

145

4-18

145

8-18

80

64

120

645

245

72

160

8-18

160

8-18

100

64

138

675

355

92

180

8-18

190

8-22

125

70

164

715

355

92

210

8-18

220

8-26

150

76

175

800

355

92

240

8-22

250

8-26

200

89

208

850

250

170

295

12-22

310

12-26

250

114

243

925

250

170

335

12-26

370

12-30

300

114

283

1035

450

220

410

12-26

430

16-30

350

127

310

1070

450

220

470

16-26

490

16-33

400

140

340

1190

450

220

525

16-30

550

16-36

450

152

380

1250

650

280

585

20-30

600

20-36

500

152

410

1295

650

280

650

20-33

660

20-36

600

178

470

1455

850

380

770

20-36

770

20-39

700

229

550

1585

850

380

840

24-36

875

24-42

800

241

640

1700

1250

380

950

24-39

990

24-48

900

241

710

1865

1250

380

1050

28-39

1090

28-48

1000

300

770

2015

1250

380

1170

28-42

1210

28-56

1200

360

890


1250

380

1390

32-48

1420

32-56

D673H-(40)C、P、R、V气动硬密封对夹式蝶阀

公称
通径
DN

外形尺寸

连接尺寸

L

H

D673H

PN4.OMPa

H2

A2

B2

D1

Z-d

50

43

112

625

245

72

125

4-18

65

46

115

625

245

72

145

8-18

80

64

120

645

245

72

160

8-18

100

64

138

675

355

92

190

8-22

125

70

164

715

355

92

220

8-26

150

76

175

800

800

92

250

8-26

200

89

208

850

850

170

320

12-30

250

114

243

925

925

170

385

12-33

300

114

283

1035

1035

220

450

16-33

350

127

310

1070

1070

220

510

16-36

400

140

340

1190

1190

220

585

16-39

450

152

380

1250

1250

280

610

20-39

500

152

410

1295

1295

280

670

20-42

蝶阀订货主要事项:

蝶阀介质压力等级内泄漏率阀门尺寸连接方式标准最大耐温最大耐压最大流量/每小时,闸阀阀体材质转动方式(手柄/蜗轮)内部阀体结构蝶阀工作原理安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com】
