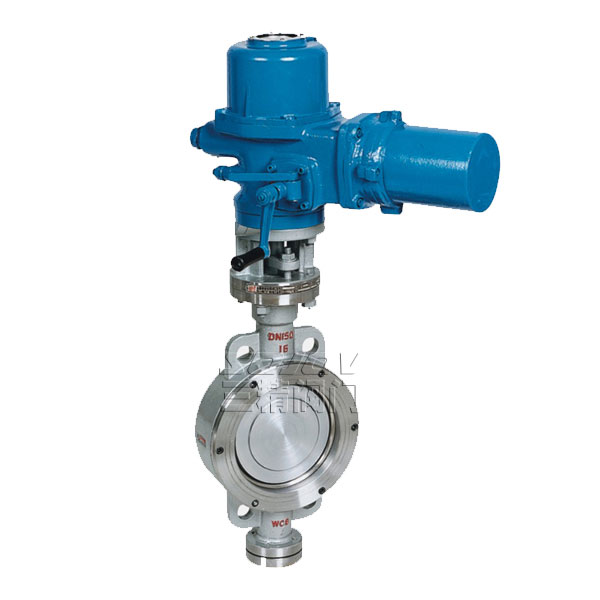

D973H电动对夹式金属硬密封蝶阀

电动对夹式金属硬密封蝶阀电动硬密封蝶阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀均有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。

分享到：

三精阀门 D973H电动对夹式金属硬密封蝶阀可定制

D973H电动对夹式金属硬密封蝶阀概述

电动蝶阀型号：D973H	电动蝶阀公称通径：50MM-1200MM	电动蝶阀使用压力：1.6MPA -2.5MPA
电动蝶阀连接方式：对夹式	电动蝶阀形式：电动	电动蝶阀主要功能：起开关作用
电动蝶阀使用介质：水油品蒸汽	电动蝶阀材质：铸钢不锈钢	电动蝶阀标准：机械部标准或定做非标

电动对夹式金属硬密封蝶阀特点

电动对夹式金属硬密封蝶阀电动硬密封蝶阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀均有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。电动对夹式金属硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性,使用寿命长,电动硬密封蝶阀均有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。

D973H电动对夹式金属硬密封蝶阀外形尺寸1

公称通径 DN	外形尺寸					连接尺寸
	L	H	D973H			PN0.6MPa		PN1.0MPa
	L	H	H3	A3	B3	D1	Z-d	D1	Z-d
50	43	112	530	250	255	110	4-14	125	4-18
65	46	115	550	250	255	130	4-14	145	4-18
80	64	120	565	250	255	150	4-18	160	8-18
100	64	138	600	250	255	170	8-18	180	8-18
125	70	164	640	250	255	200	8-18	210	8-18
150	76	175	705	300	315	225	8-18	240	8-22
200	89	208	775	300	315	280	12-18	295	8-22
250	114	243	945	300	315	335	12-22	350	12-22
300	114	283	1070	300	315	395	12-22	400	12-22
350	127	310	1140	300	315	445	16-22	460	16-22
400	140	340	1210	300	315	495	16-22	515	16-26
450	152	380	1335	575	714	550	16-22	565	20-26
500	152	410	1415	575	714	600	20-22	620	20-26
600	178	470	1605	656	810	705	20-26	725	20-30
700	229	550	1844	656	810	810	24-26	840	24-30
800	241	640	2040	656	810	902	24-30	950	24-33
900	241	710	2255	785	863	1020	24-30	1050	28-33
1000	300	770	2380	785	863	1120	28-30	1160	28-36
1200	360	890	2640	785	863	1340	32-33	1380	32-39

D973H电动对夹式金属硬密封蝶阀外形尺寸2

公称通径 DN	外形尺寸					连接尺寸
	L	H	D973H			PN1.6MPa		PN2.5MPa
	L	H	H3	A3	B3	D1	Z-d	D1	Z-d
50	43	112	530	250	255	125	4-18	125	4-18
65	46	115	550	250	255	145	4-18	145	8-18
80	49	120	565	250	255	160	8-18	160	8-18
100	56	138	600	250	255	180	8-18	190	8-22
125	64	164	640	250	255	210	8-18	220	8-26
150	70	175	705	300	315	240	8-22	250	8-26
200	71	208	775	300	315	295	12-22	310	12-26
250	76	243	945	300	315	335	12-26	370	12-30
300	83	283	1070	300	315	410	12-26	430	16-30
350	92	310	1140	300	315	470	16-26	490	16-33
400	102	340	1210	300	315	525	16-30	550	16-36
450	114	380	1335	575	714	585	20-30	600	20-36
500	127	410	1415	575	714	650	20-33	660	20-36
600	154	470	1605	656	810	770	20-36	770	20-39
700	165	550	1844	656	810	840	24-36	875	24-42
800	190	640	2040	656	810	950	24-39	990	24-48
900	203	710	2255	785	863	1050	28-39	1090	28-48
1000	216	770	2380	785	863	1170	28-42	1210	28-56
1200	254	890	2640	785	863	1390	32-48	1420	32-56

D973-(40)C、P、R、V电动对夹式金属硬密封不锈钢蝶阀

公称通径 DN	外形尺寸					连接尺寸
	L	H	D973H			PN4.OMPa
	L	H	H3	A3	B3	D1	Z-d
50	43	112	530	250	255	125	4-18
65	46	115	550	250	255	145	8-18
80	49	120	565	250	255	160	8-18
100	56	138	600	250	255	190	8-22
125	64	164	640	250	255	220	8-26
150	70	175	705	300	315	250	8-26
200	71	208	775	300	315	320	12-30
250	76	243	945	300	315	385	12-33
300	83	283	1070	300	315	450	16-33
350	92	310	1140	300	315	510	16-36
400	102	340	1210	300	315	585	16-39
450	114	380	1335	575	714	610	20-39
500	127	410	1415	575	714	670	20-42

蝶阀订货主要事项：

蝶阀介质压力等级内泄漏率阀门尺寸连接方式标准最大耐温最大耐压最大流量/每小时,闸阀阀体材质转动方式（手柄/蜗轮）内部阀体结构蝶阀工作原理安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com】
