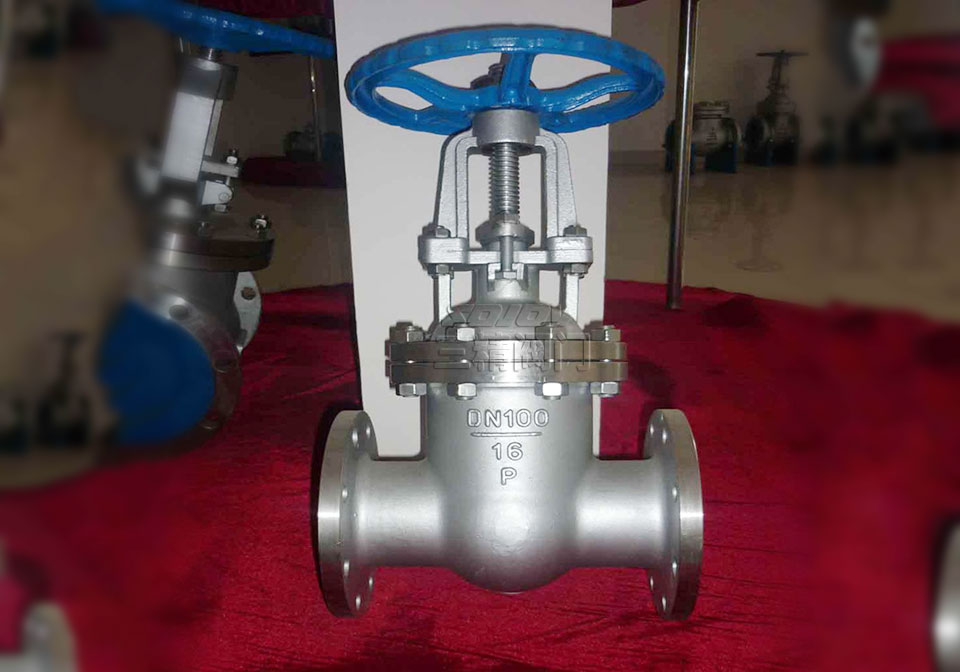

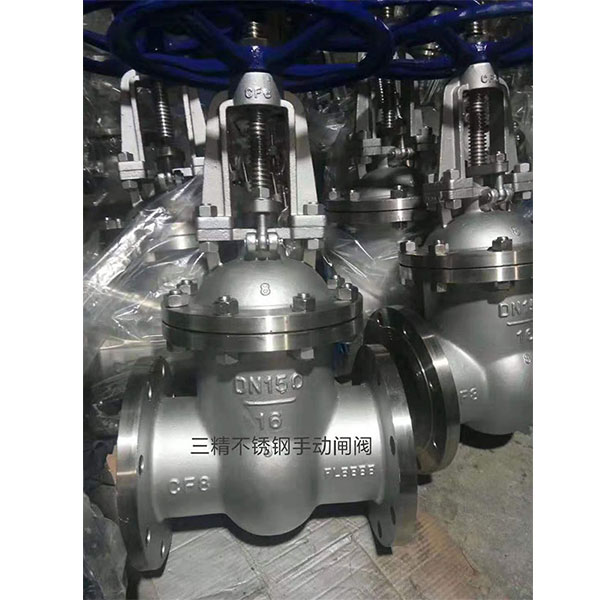

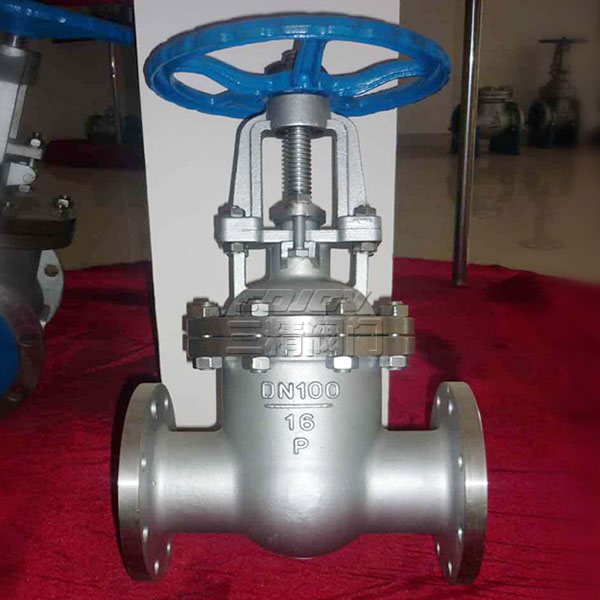

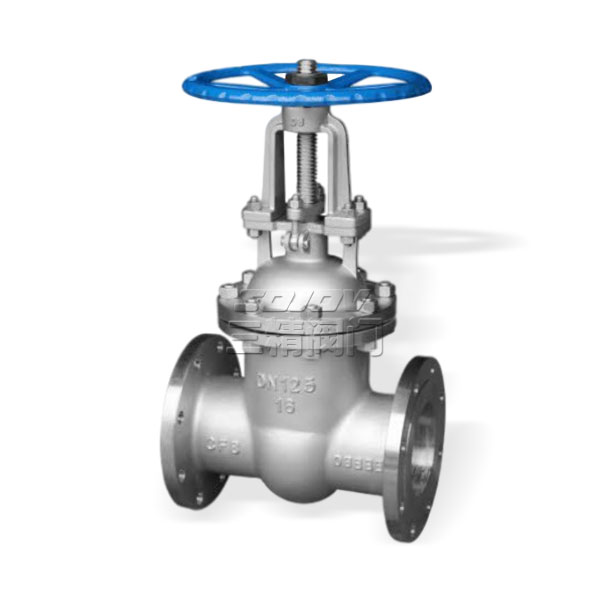

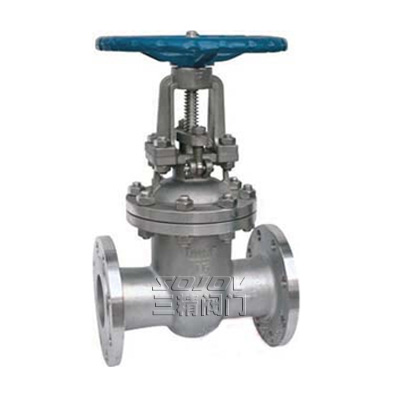

Z41Y高压不锈钢闸阀概述

高压不锈钢重型闸阀是区别于市场上一些（阀门材料达不到标准、阀门壁厚过薄）轻型不锈钢闸阀的俗称，重型不锈钢高压闸阀的选材考究，材料完全符合国内外相关材质标准的要求。

Z41Y高压不锈钢闸阀应用范围

高压法兰连接的重型不锈钢高压闸阀适用于公称压力PN40～PN160,工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。不锈钢重型闸阀适用介质为：水、油品、蒸气、酸、碱、氨、尿素、含硫天然气等。

Z41Y高压不锈钢闸阀结构特点

1、不锈钢闸阀选材考究，符合国内外不锈钢阀门相关标准，材料的全面质量高。
2、产品制造符合国内外先进标准的要求，闸阀密封可靠、性能优良、造型美观。
3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、闸阀阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、闸阀采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手轮，启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。

Z41Y高压不锈钢闸阀标准规范

设计制造标准：GB/T 12234-2007
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

Z41Y高压不锈钢闸阀零件材料与工况

零件名称	ZG1Cr18Ni9Ti  304    CF8	ZG00Cr18Ni10  304L    CF3	ZG1Cr18Ni12Mo2Ti  316    CF8M	ZG00Cr17Ni14Mo2  316L     CF3M
阀体/阀盖	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9Mo2	00Cr18Ni10Mo2
闸板	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9Mo2	00Cr18Ni10Mo2
阀杆	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9Mo2	00Cr18Ni10Mo2
阀杆螺母	铝青铜
填料	PTFE编织	PTFE编织	PTFE编织	PTFE编织
垫片	304+PTFE	304L+PTFE	316+PTFE	316L+PTFE
压盖	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9Mo2	00Cr18Ni10Mo2
螺栓	不锈钢
螺母	不锈钢
手轮	球墨铸铁、铸钢

Z41Y高压不锈钢闸阀主要尺寸及重量

型号	公称通径	尺寸(mm)
		L	D	D1	D2	D6	b-f	z-Φd	H
Z41W-4.0MPa	15	130	95	65	45	40	16-2	4-14	170
	20	150	105	75	55	51	16-2	4-14	200
	25	160	115	85	65	58	16-2	4-14	215
	32	180	135	100	78	66	18-2	4-18	260
	40	200	145	110	85	76	18-3	4-18	290
	50	250	160	125	100	88	20-3	4-18	345
	65	280	180	145	120	110	22-3	8-18	360
	80	310	195	160	135	121	22-3	8-18	385
	100	350	230	190	160	150	24-3	8-23	430
	125	400	270	220	188	176	28-3	8-25	530
	150	450	300	250	218	204	30-3	8-25	620
	200	550	375	320	282	260	38-3	12-30	780
	250	650	445	385	345	313	42-3	12-34	900
Z41W-6.4MPa	15	170	105	75	55	41	18-2	4-14	175
	20	190	125	90	68	51	20-2	4-18	200
	25	210	135	100	78	58	22-2	4-18	215
	32	230	150	110	82	66	24-2	4-23	270
	40	240	165	125	95	76	24-3	4-23	300
	50	250	175	135	105	88	26-3	4-23	370
	65	280	200	160	130	110	28-3	8-23	385
	80	310	210	170	140	121	30-3	8-23	400
	100	350	250	200	168	150	32-3	8-25	460
	125	400	295	240	202	176	36-3	8-30	570
	150	450	340	280	240	204	38-3	8-34	660
	200	550	405	345	300	260	44-3	12-34	820
	250	650	470	400	352	313	48-3	12-41	1000
