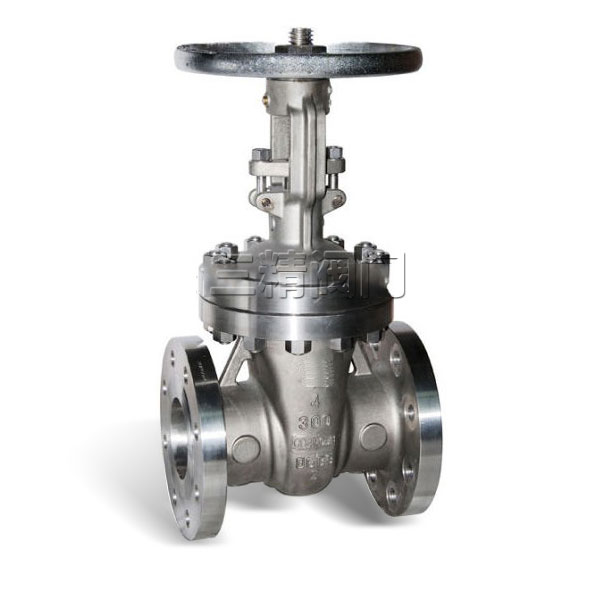

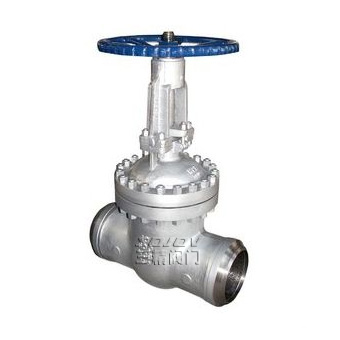

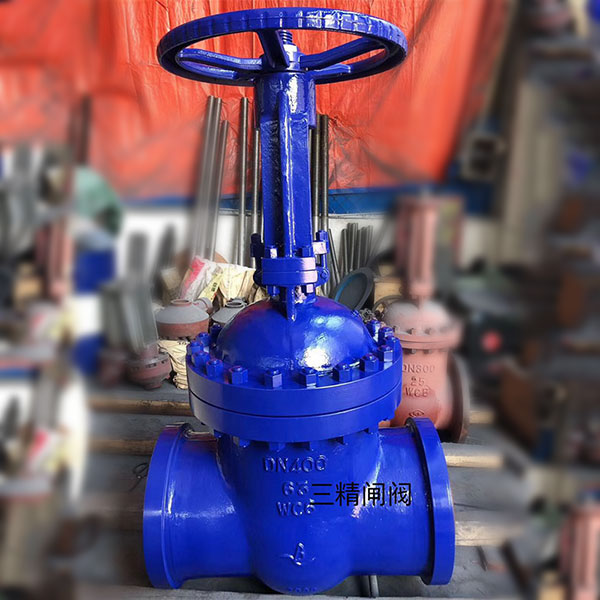

Z641W不锈钢焊接闸阀
Z641W不锈钢焊接闸阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。纹管截止阀只适用于全开和全关，不允许作调节和节流。
Z641W不锈钢焊接闸阀概述
焊接闸阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。纹管截止阀只适用于全开和全关，不允许作调节和节流。
Z641W不锈钢焊接闸阀执行标准
1. 高压焊接闸阀制造与验收技术条件按日本火力发电用阀门标准E101和JB/T 3595-2000的规定。
2. 结构长度按GB/T 15188.1-94的规定或按用户提供的尺寸。
3. 焊接坡口按GB 12224-89的规定或按用户提供的尺寸。
Z641W不锈钢焊接闸阀结构特点
1.高压焊接闸阀设计制造按JB/T3395等标准，可与国产设备配套使用。
2.阀门中腔采用压力自紧式密封结构，密封性能越好。支管两端为焊接结构。
3.闸板和阀座的密封面采用司太立(stellite)钴基硬质合金扒焊而成，耐磨、耐高温，耐腐蚀，抗擦伤性能好。
4.阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。
5.启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式。
Z641W不锈钢焊接闸阀性能规范
|
型号 |
公称压力 |
试验压力(MPa) |
工作温度 (℃) |
适用介质 |
|
|
PN(MPa) |
强度试验 |
密封试验 |
|||
|
Z61Y-160 |
16 |
24 |
17.6 |
≤425 |
水、油品蒸汽 |
|
Z61Y-200 |
20 |
30 |
22 |
||
|
Z61Y-250 |
25 |
37.5 |
27.5 |
||
|
Z61Y-320 |
32 |
48 |
35.2 |
||
|
Z61Y-P54100V |
P54100V |
30 |
11 |
≤540 |
|
|
Z61Y-P54140V |
P54140V |
42 |
15.4 |
||
|
Z61Y-P54170V |
P54170V |
48 |
18.7 |
||
|
Z61Y-P57170V |
P57170V |
63 |
18.7 |
≤570 |
|
Z641W不锈钢焊接闸阀零件材料
|
零件名称 |
材料牌号 |
||
|
阀体 |
WCBA05 |
WC6 |
WC9 |
|
12Cr1MOV |
12CrlMOV |
||
|
阀盖 |
WCB |
WC6 |
WC6 |
|
12Cr1MoV |
12Cr1MoV |
||
|
支架 |
WCB |
WCB |
WCB |
|
闸板 |
WCB |
WC6 |
WC9 |
|
阀杆 |
2Crl3 |
25Cr2MOV |
25Cr2MOV |
|
20CrlMOV1A |
20CrMOV1A |
||
|
阀座 |
25 |
304 |
304 |
|
密封环(垫片) |
包覆垫、增强柔性石墨 |
||
|
填料 |
增强柔性石墨 |
||
|
阀杆螺母 |
ZCuAl10Fe3 |
||
订货须知：
1、订货前请认真了解本产品，清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
3、订购该产品时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址(包括所在省、市、地、区县、街、号)。
4、订购所有本公司产品均实行现款提货或款到发货。
