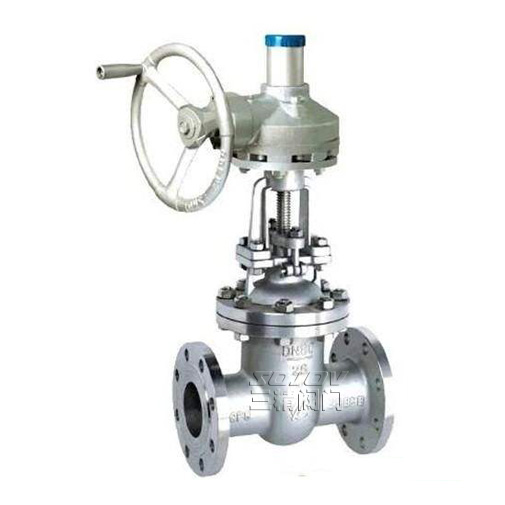

Z541W伞齿轮不锈钢闸阀
Z541W伞齿轮不锈钢闸阀流体阻力小 , 密封面受介质的忡刷和侵蚀小。开闭较省力。介质流向不受限制 , 不扰流、不降低压力。形体简单 , 结构长度短，制造工艺性好，适用范围广。 安装水、汽管道上，作启闭装置用。
下一个产品：Z41W法兰式不锈钢闸阀
上一个产品：Z41Y高压不锈钢闸阀
Z541W伞齿轮不锈钢闸阀概述
伞齿轮不锈钢闸阀又称闸板阀或闸门阀，应用最广泛的一种阀门。它是通过闸板的升降来控制阀门的启闭，闸板垂直于流体方向，改变闸板与阀座间相对位置即可改变通道大小。
Z541W伞齿轮不锈钢闸阀优点
1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。
2、开闭较省力。
3、介质流向不受限制 , 不扰流、不降低压力。
4、形体简单 , 结构长度短，制造工艺性好，适用范围广。
用途：安装水、汽管道上，作启闭装置用。
Z541W伞齿轮不锈钢闸阀结构简述
1. 支管两端为焊接连接，阀门的开启和关闭由齿轮传动装置来控制。
2. 阀门关闭主要通过阀盖上的锥齿轮机构及能够调整的为双式单闸板，万向顶、夹圈等组成，借阀体内导向作升降运动。
3. 阀座密封面采用钴基硬质合金堆焊而成，耐磨、抗擦伤性能好。
4. 阀杆表面经抗蚀性氮化处理，具有良好的抗腐蚀性和抗擦伤性。
5. 压力自紧式密封机构，借介质压力压紧楔形密封圈来达到密封，介质压力越高密封性能越好。
安装说明： 1. 阀门安装时必须垂直安装在水平管道上， 介质可以从任何一侧进入。管道冲洗干净后， 才可安装阀门。 2. 此阀在使用时，应全开或全关，不能作调节 阀使用。
Z541W伞齿轮不锈钢闸阀性能范围
|
型 号
Type |
公称压力
Nominal pressure |
试验压力Test pressure
|
工作温度(℃)
Working Temperature |
适用介质
Suitable Medium |
||
|
强度(水)Mpa
|
密封(水)空气(Mpa)
|
低压密封(空气)Mpa
|
||||
|
Z541W-64P(R)
|
6.4
|
9.6
|
7.0
|
0.6
|
≤200
|
ACETIC ACID
|
|
醋 酸 类
|
||||||
Z541W伞齿轮不锈钢闸阀主要零件材料
|
零件名称
Part name |
材 料Material
|
||
|
Z41Y-16i/25i/40i
|
Z41W-16P/25P/40P
|
Z41W-16R/25P/40R
|
|
|
阀体、阀盖
Body donnet |
铬 镍 钢
Ci Ni STEEL |
铬镍钛钢
Ci Ni Ti |
铬镍钼钛钢
Ci Ni Mo Ti Steel |
|
阀 板
Wedge gate |
合金钢+硬质合金
|
||
|
阀 杆
Stem |
合 金 钢
ALLoy steel |
||
|
阀杆螺母
Stem |
铝铁青铜 Al bronze
|
||
|
手 轮
Hand wheel |
灰铸铁、可铸锻铁 Castirom forageable casriron
|
||
订货须知：
您在选用三精阀门的时候，可以先打开网站首页，结合我们的新闻资讯和技术支持里面的相关信息，对伞齿轮不锈钢闸阀的工作原理和使用工况做详细的了解，然后在我们的产品中心里面，对伞齿轮不锈钢闸阀的功能参数和连接尺寸与您的管道做实际对比，还可以查看我们的阀门实物照片，做进一步的确认。阀门确定无误后，您可以参照我们的产品报价进行成本核算。如果您工况比较特殊，您也可以直接联系我们技术部，由我们的阀门专业技术人员结合实际的为您精确选型。
